Свойства
| Версия | Клемма с предохранителем, Винтовое соединение, синий, 6 mm², 6.3 A, 36 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid, G-предохранитель 5 x 20 |
| Заказ № | 1884630000 |
| Тип | WSI 6/LD 10-36V BL |
| GTIN (EAN) | 4032248489893 |
| Кол. | 10 Штука |
| Глубина | 71,5 mm |
| Глубина (дюймов) | 2,815 inch |
| Глубина с DIN-рейкой | 72 mm |
| Высота | 60 mm |
| Высота (в дюймах) | 2,362 inch |
| Ширина | 7,9 mm |
| Ширина (в дюймах) | 0,311 inch |
| Масса нетто | 20,56 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | синий |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение |
Винтовое соединение
Размыкатель с предохранителем со светодиодом для привинчиваемой перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 2,5 mm² |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 6 mm² |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Величина момента затяжки для электрической отвертки, тип DMS | 3 |
| Вид соединения | Винтовое соединение |
| Вид соединения 2 | Винтовое соединение |
| Диапазон зажима, макс. | 10 mm² |
| Диапазон зажима, мин. | 0,5 mm² |
| Длина зачистки изоляции | 12 mm |
| Зажимаемый проводник |
|
| Зажимной винт | M 3,5 |
| Калибровая пробка согласно 60 947-1 | A5 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 1,6 Nm |
| Момент затяжки, мин. | 0,8 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Размер лезвия | 0,8 x 4,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 10 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Поперечное сечение провода, макс. (CSA) | 8 AWG |
| Поперечное сечение провода, мин. (CSA) | 20 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Вид напряжения для индикации | ACAC/DC |
| Вид напряжения для индикации | ACAC/DC |
| Вставка предохранителя | G-предохранитель 5 x 20 |
| Держатель предохранителя (держатель плавкой вставки) | поворотный |
| Индикация | светодиод, красный |
| Рабочее напряжение, макс. | 36 В |
| Нормы | IEC 60947-7-3 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Рейка | TS 35 |
| Расчетное сечение | 6 mm² |
| Номинальное напряжение | 36 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 36 V |
| Номинальный ток | 6,3 A |
| Ток при макс. проводнике | 6,3 A |
| Нормы | IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,78 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 1,31 W |
| Степень загрязнения | 3 |
| Разм. провода Заводская электропроводка, макс. (UR) | 8 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 22 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 8 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 22 AWG |
| Сертификат № (UR) | E60693 |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |

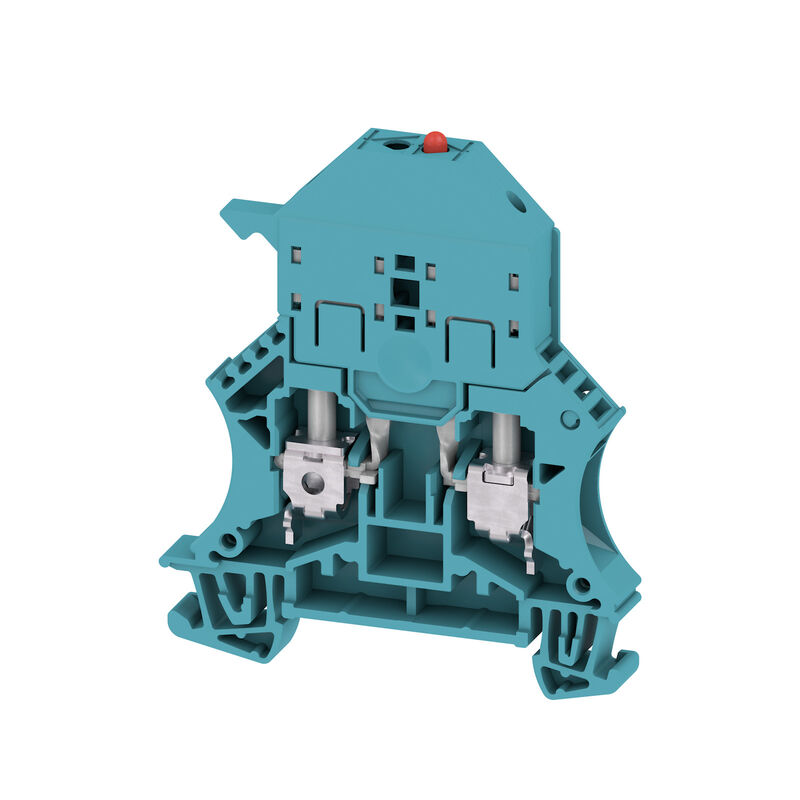

| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии |
[CB Test certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89268)
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64584) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1884630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1884630000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1884630000&norm=0) |
| Пользовательская документация |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[Marking options on WSI 6 terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_211374) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Сертификаты |        |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E60693 |
