ZDU 2.5-2

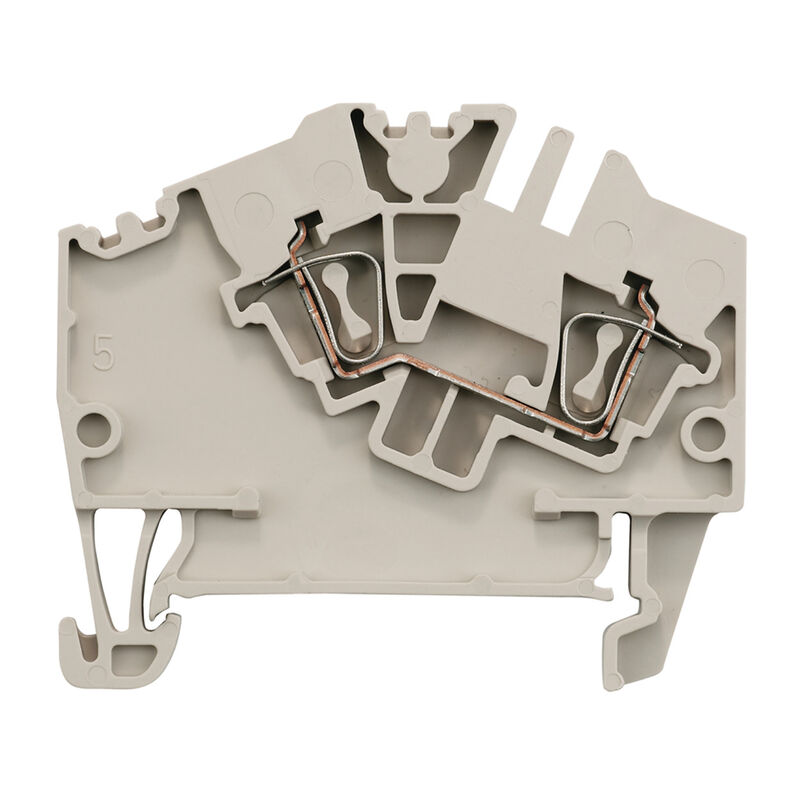

Produktillustration
ZDU 2.5-2

ZDU 2.5-2

Genomgångs-radplint, Fjäderanslutning, 2.5 mm², 800 V, 24 A, mörkbeige

Produkt-ID 1772060000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 33 Använda produkter 1078
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Mått Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Versión
Genomgångs-radplint, Fjäderanslutning, 2.5 mm², 800 V, 24 A, mörkbeige
Código
1772060000
Tipo
ZDU 2.5-2
GTIN (EAN)
4032248128709
Qty.
100 items

Mått och vikter

Profundidad
43 mm
Byggdjup (tum)
1,693 inch
Byggdjup inkl. montageskena
44 mm
Altura
50,5 mm
Bygghöjd (tum)
1,988 inch
Anchura
5,1 mm
Byggbredd (tum)
0,201 inch
Nettovikt
5,415 g

Temperaturer

Température de stockage
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Varaktig driftstemperatur, min.
-50 °C
Varaktig driftstemperatur, max.
120 °C

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Impronta carbonica di prodotto
  • Vagga till grind:
    0.057 kg CO2 eq.

Materialdata

Grundläggande material
Wemid
Färgkod
mörkbeige
Brännbarhetsklass enligt UL 94
V-0

Märkdata IECEx/ATEX

N° certificato (ATEX)
DEMKO16ATEX1808U
Certificate No. (IECEX)
IECEXULD16.0036U
Max. spänning (ATEX)
550 V
Prąd (ATEX)
21 A
Ledararea max. (ATEX)
4 mm²
Tensione max. (IECEX)
550 V
Ström (IECEX)
21 A
Поперечное сечение провода, макс. (IECEX)
4 mm²
마킹 EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU märkning
II 2 G D

Systemparametrar

Utförande
Fjäderanslutning
för jackbar överkoppling
öppen på en sida
Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
2
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
PE-anslutning
Nej
Montageskena obestyckad
TS 35

ytterligare tekniska data

Antal likadana plintar
1
explosionstestat utförande
Ja
Monteringstyp
ihakad
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Tipo di collegamento, ulteriore collegamento
Fjäderanslutning

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,13 mm²
Anslutningsarea, flertrådig, max.
0,5 mm²
Anslutningsarea, flertrådig, min.
0,13 mm²
Calibro a norma 60 947-1
A2
Campo di sezioni, max.
2,5 mm²
Campo di sezioni, min.
0,13 mm²
Direzione di collegamento
lutande
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
2,5 mm²
Ledararea, entrådig, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
1,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,13 mm²
Ledararea, fintrådig, min.
0,13 mm²
Ledardiameter, fintrådig, max.
2,5 mm²
Lunghezza di spellatura
10 mm
Numero di collegamenti
2
Rörlängd för beslag i ledarände med plastkrage DIN 46228/4
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      0,75 mm²
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
  • Rörlängd:
    • nominell:
      8 mm
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1
  • Rörlängd:
    • nominell:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
  • Rörlängd:
    • nominell:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      0,75 mm²
  • Rörlängd:
    • nominell:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
  • Rörlängd:
    • nominell:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
  • Rörlängd:
    • nominell:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
Sezione di collegamento cavo AWG, max.
AWG 12
Tipo di collegamento
Fjäderanslutning
Wire connection cross section AWG, min.
AWG 26

Märkdata enligt CSA

Certifikat nr. (CSA)
200039-1194786
Ledararea max. (CSA)
12 AWG
Ledararea min. (CSA)
26 AWG
Spänning grupp C (CSA)
600 V
Ström Gr C (CSA)
24 A

Mått

Utskjutande mått TS 35
25,5 mm

Allmänt

Guida equipaggiata
TS 35
Szabványok
IEC 60947-7-1
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26

Märkdata

Märkarea
2,5 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
24 A
Ström med max. ledare
24 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 W
Nedsmutsningsgrad
3

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
26 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
26 AWG
Spänning grupp C (cURus)
600 V
Ström grupp C (cURus)
24 A

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
