Свойства

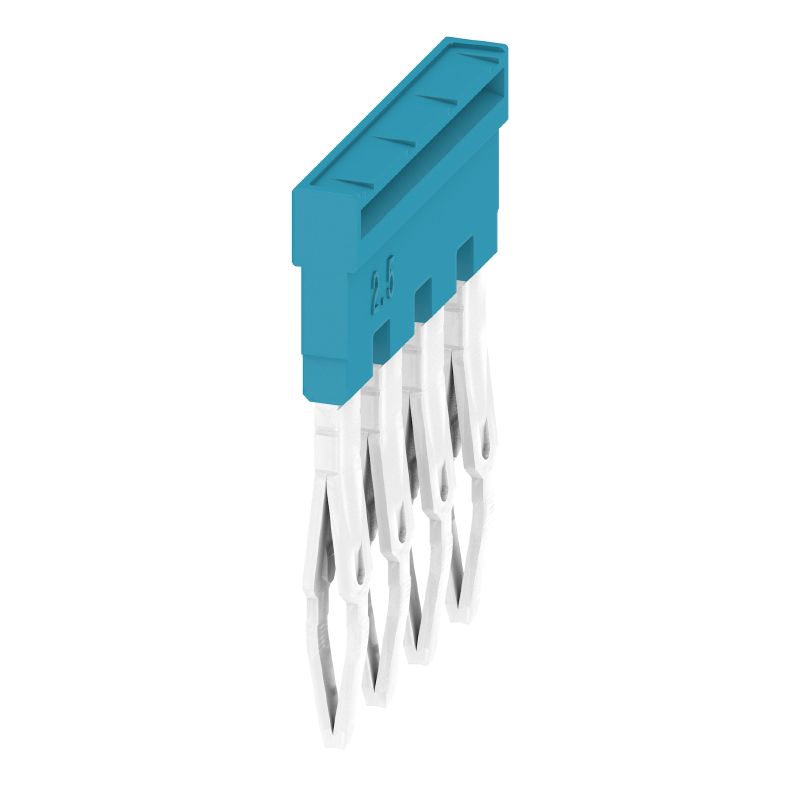

| Версия | Перемычка (клемма), втычной, синий, 24 A, Количество полюсов: 4, Шаг в мм (P): 5.10, Изолированный: Да, Ширина: 18.1 mm |
| Заказ № | 1527780000 |
| Тип | ZQV 2.5N/4 BL |
| GTIN (EAN) | 4050118448634 |
| Кол. | 60 Штука |
| Глубина | 24,7 mm |
| Глубина (дюймов) | 0,972 inch |
| Высота | 2,8 mm |
| Высота (в дюймах) | 0,11 inch |
| Ширина | 18,1 mm |
| Ширина (в дюймах) | 0,713 inch |
| Масса нетто | 2,38 g |
| Температура хранения | -25 °C...55 °C |
| Температура окружающей среды | -5 °C…40 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | синий |
| Класс пожаростойкости UL 94 | V-0 |
| Вид крепления | втычной |
| Вид монтажа | Непосредственный монтаж |
| Проверенное на взрывозащищенность исполнение | Да |
| Шаг в мм (P) | 5,1 mm |
| Количество полюсов | 4 |
| Номинальное напряжение | 400 V |
| Номинальный ток | 24 A |
| Сведения об изделии | По причинам, связанным с обеспечением стабильности и температурного режима, допускается выламывание только 60% контактных элементов Использование кросс-коннекторов позволяет уменьшить номинальное напряжение до 400 ВНапряжение уменьшается до 25 В при использовании кросс-соединения с пустыми обрезанными кромками |
| Одобрение / сертификат / документ о соответствии | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44695) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1527780000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1527780000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1527780000&norm=0) |
| Пользовательская документация |
[2434520000_BED-ANL.ZQV_A_REIHE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35337)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ECLASS 15.0 | 27-25-03-03 |
| ROHS | Соответствовать |
