Ladda ner datablad

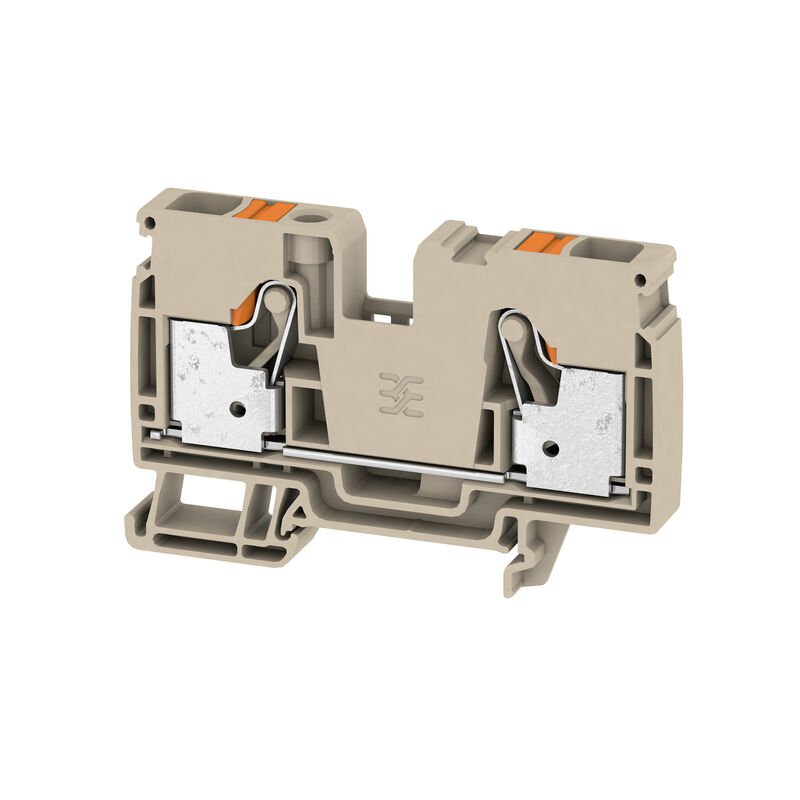

A2C 10

Genomgångs-radplint, PUSH IN, 10 mm², 1000 V, 57 A, mörkbeige

Produkt-ID 2490360000

Egenskaper

Allmänna beställningsdata

Utförande	Genomgångs-radplint, PUSH IN, 10 mm², 1000 V, 57 A, mörkbeige
Art.nr.	2490360000
Typ	A2C 10
GTIN (EAN)	4050118500813
Förp.	25 items

Mått och vikter

Djup	51,5 mm
Byggdjup (tum)	2,028 inch
Byggdjup inkl. montageskena	52,5 mm
Höjd	80,5 mm
Bygghöjd (tum)	3,169 inch
Bredd	10 mm
Byggbredd (tum)	0,394 inch
Nettovikt	32,315 g

Temperaturer

Lagertemperatur	-25 °C...55 °C
Varaktig driftstemperatur, min.	−60 °C
Varaktig driftstemperatur, max.	130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Materialdata

Material	Wemid
Färgkod	mörkbeige
Färg manöverelement	orange
Brännbarhetsklass enligt UL 94	V-0

Märkdata IECEx/ATEX

Märkning EN 60079-7	Ex eb II C Gb
Ex 2014/34/EU märkning	II 2 G D

Systemparametrar

Ändplatta krävs	Ja
Antal potentialer	1
Antal våningar	1
Antal klämställen per våning	2
Antal potentialer per våning	1
Nivåer internt överkopplade	Nej
Skena	TS 35

ytterligare tekniska data

explosionstestat utförande	Ja
med rasttapp	Nej
Montagesätt	ihakningsbar
Monteringsanvisning	Montageskena
Monteringstyp	TS 35
rastbar	Nej
Öppna sidor	höger

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning

PUSH IN

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.	16 mm²
Anslutningsarea, flertrådig, min.	0,5 mm²
Anslutningsområde, max.	16 mm²
Anslutningsområde, min.	0,5 mm²
Anslutningsriktning	övre
Anslutningstyp	PUSH IN
Antal anslutningar	2
Avisoleringslängd	18 mm
Klingmått	1,0 x 5,5 mm
Ledararea, entrådig, max.	10 mm²
Ledararea, entrådig, min.	0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.	10 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.	0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.	10 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.	0,5 mm²
Ledararea, fintrådig, min.	0,5 mm²
Ledardiameter, AWG, max	AWG 6
Ledardiameter, AWG, min.	AWG 20
Ledardiameter, fintrådig, max.	16 mm²
Rörlängd för beslag i ledarände med plastkrage DIN 46228/4	Rörlängd: min.: 18 mm Ledarens anslutningsarea: min.: 1,5 mm² max.: 4 mm² Rörlängd: min.: 12 mm max.: 18 mm Ledarens anslutningsarea: min.: 6 mm² max.: 10 mm²
Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1	Rörlängd: nominell: 18 mm Ledarens anslutningsarea: min.: 1,5 mm² max.: 10 mm²
Rörlängd för tvillingändhylsa	Rörlängd: nominell: 18 mm Ledarens anslutningsarea: min.: 0,75 mm² max.: 1 mm² Rörlängd: min.: 12 mm max.: 18 mm Ledarens anslutningsarea: min.: 1,5 mm² max.: 4 mm²
Tolkdorn enligt 60 947-1	A6
Tvilling-ändhylsa, max.	4 mm²
Tvilling-ändhylsa, min.	0,5 mm²

Märkdata enligt CSA

Certifikat nr. (CSA)	200039-70089609
Ledararea max. (CSA)	6 AWG
Ledararea min. (CSA)	20 AWG
Spänning grupp B (CSA)	600 V
Spänning grupp C (CSA)	600 V
Spänning grupp D (CSA)	600 V
Ström Gr B (CSA)	55 A
Ström Gr C (CSA)	55 A
Ström Gr D (CSA)	5 A

Allmänt

Ledardiameter, AWG, max	AWG 6
Ledardiameter, AWG, min.	AWG 20
Monteringsanvisning	Montageskena
Normer	DIN EN 60947-7-1
Skena	TS 35

Märkdata

Märkarea	10 mm²
Märkspänning	1 000 V
Märkspänning DC	1 000 V
Märkström	57 A
Ström med max. ledare	57 A
Normer	DIN EN 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x	0,56 mΩ
Märkstötspänning	8 kV
Förlusteffekt enligt IEC 60947-7-x	1,82 W
Nedsmutsningsgrad	3
Överspänningskategori	III

Märkdata enligt UL

Certifikat nr (cURus)	E60693
Ledarstorlek Factory wiring max (cURus)	6 AWG
Ledarstorlek Factory wiring min (cURus)	20 AWG
Ledarstorlek Field wiring max (cURus)	6 AWG
Ledarstorlek Field wiring min (cURus)	20 AWG
Spänning grupp B (cURus)	600 V
Spänning grupp C (cURus)	600 V
Spänning grupp D (cURus)	600 V
Ström grupp B (cURus)	55 A
Ström grupp C (cURus)	55 A
Ström Gruppr D (cURus)	5 A

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103915) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_47979)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66248)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2490360000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2490360000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2490360000&norm=0)
Upphandlingsspecifikation	[Klippon® Connect 2490360000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76139) [Klippon® Connect 2490360000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76142)
Användardokumentation	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI A2C 10](https://mdcop.weidmueller.com/mediadelivery/asset/900_106000) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201)
Säkerhetsinformation	[Go to website](https://www.weidmueller.com/int/service/safety_info.jsp)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Godkännanden

Godkännanden	![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E60693
Certifikat nr (cURusEX)	E184763
