Egenskaper

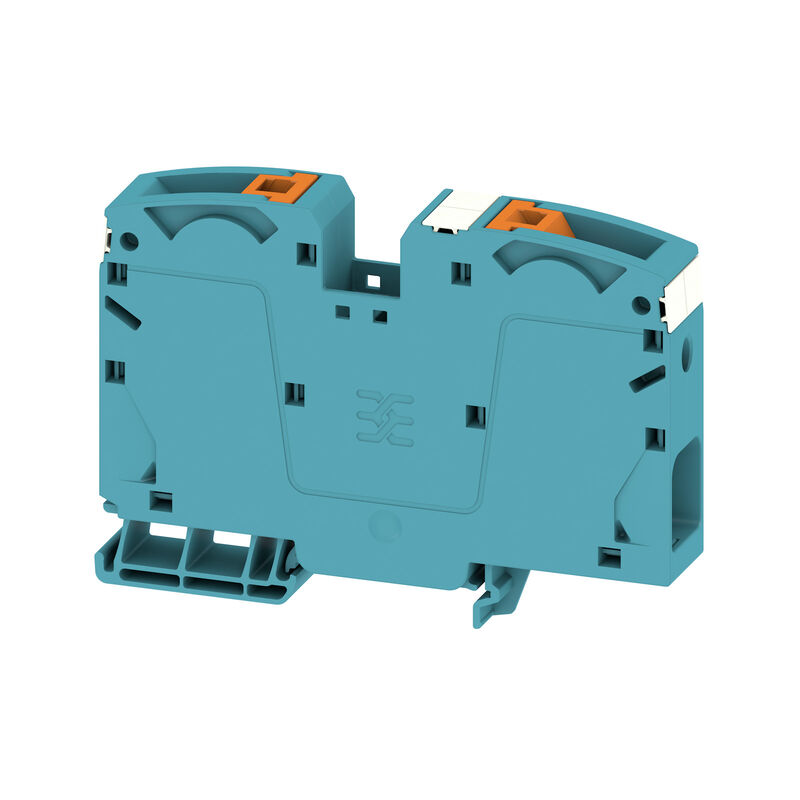

| Utförande | Genomgångs-radplint, PUSH IN, 35 mm², 1000 V, 125 A, blå |
| Art.nr. | 2755890000 |
| Typ | A2C 35 DL BL |
| GTIN (EAN) | 4064675005032 |
| Förp. | 10 items |
| Djup | 71,5 mm |
| Byggdjup (tum) | 2,815 inch |
| Höjd | 101,5 mm |
| Bygghöjd (tum) | 3,996 inch |
| Bredd | 16 mm |
| Byggbredd (tum) | 0,63 inch |
| Nettovikt | 84 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | blå |
| Färg manöverelement | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | TUEV16ATEX7909U |
| Certifikat nr. (IECEX) | IECEXTUR16.0036U |
| Max. spänning (ATEX) | 880 V |
| Ström (ATEX) | 105 A |
| Ledararea max. (ATEX) | 35 mm² |
| Max. spänning (IECEX) | 880 V |
| Ström (IECEX) | 105 A |
| Ledararea max. (IECEX) | 35 mm² |
| Ändplatta krävs | Nej |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Nivåer internt överkopplade | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| explosionstestat utförande | Ja |
| Montagesätt | ihakad |
| Monteringstyp | ihakad |
| rastbar | Ja |
| Öppna sidor | sluten |
| Anslutningstyp, ytterligare anslutning | PUSH IN |
| Anslutningsarea, flertrådig, max. | 35 mm² |
| Anslutningsarea, flertrådig, min. | 10 mm² |
| Anslutningsområde, max. | 35 mm² |
| Anslutningsområde, min. | 2,5 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | PUSH IN |
| Antal anslutningar | 2 |
| Avisoleringslängd | 25 mm |
| Klingmått | 1,0 x 5,5 mm |
| Ledararea, entrådig, max. | 16 mm² |
| Ledararea, entrådig, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 35 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 35 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 2,5 mm² |
| Ledararea, fintrådig, min. | 10 mm² |
| Ledardiameter, AWG, max | AWG 2 |
| Ledardiameter, AWG, min. | AWG 12 |
| Ledardiameter, fintrådig, max. | 35 mm² |
| Tvilling-ändhylsa, max. | 10 mm² |
| Tvilling-ändhylsa, min. | 2,5 mm² |
| Ledardiameter, AWG, max | AWG 2 |
| Ledardiameter, AWG, min. | AWG 12 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 35 mm² |
| Märkspänning | 1 000 V |
| Märkspänning DC | 1 500 V |
| Märkström | 125 A |
| Ström med max. ledare | 125 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,26 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 4 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Atestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103923)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199325) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206060) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2755890000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2755890000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2755890000&norm=0) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Godkännanden |        |
| ROHS | Uppfyllelse |
