Egenskaper

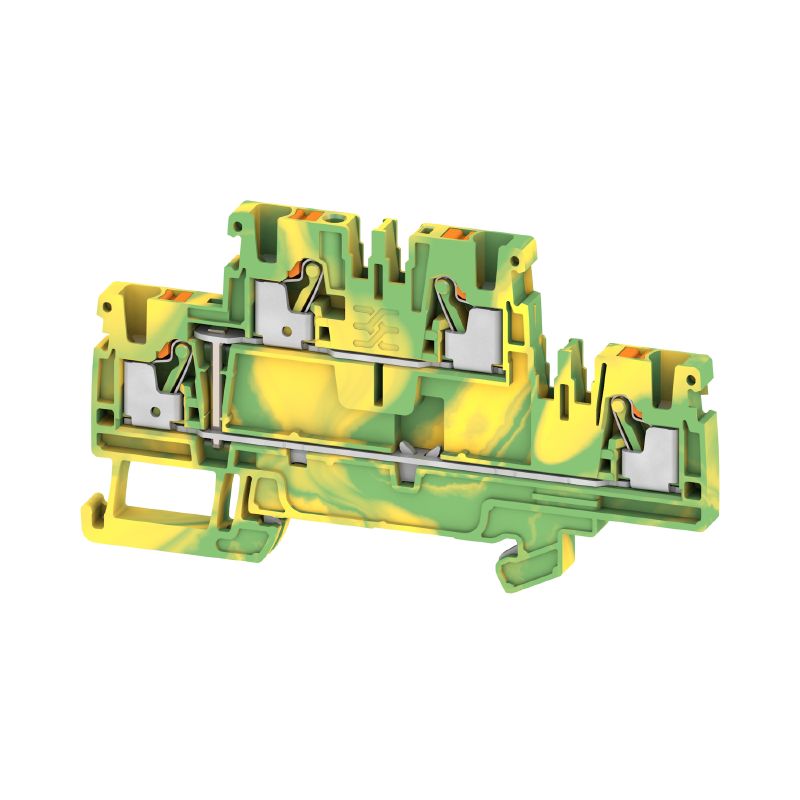

| Utförande | Skyddsledar-radplint, PUSH IN, 2.5 mm², 800 V, grön/gul |
| Art.nr. | 1547680000 |
| Typ | A2T 2.5 PE |
| GTIN (EAN) | 4050118462906 |
| Förp. | 50 items |
| Djup | 50,5 mm |
| Byggdjup (tum) | 1,988 inch |
| Byggdjup inkl. montageskena | 51 mm |
| Höjd | 90 mm |
| Bygghöjd (tum) | 3,543 inch |
| Bredd | 5,1 mm |
| Byggbredd (tum) | 0,201 inch |
| Nettovikt | 16,879 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | grön/gul |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | TUEV16ATEX7909U |
| Certifikat nr. (IECEX) | IECEXTUR16.0036U |
| Ledararea max. (ATEX) | 2.5 mm² |
| Ledararea max. (IECEX) | 2.5 mm² |
| Märkning EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU märkning | II 2 G D |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 2 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Ja |
| PE-anslutning | Ja |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Ja |
| PEN-Funktion | Nej |
| med rasttapp | Nej |
| Montagesätt | ihakad |
| Monteringsanvisning | Montageskena |
| Monteringstyp | TS 35 |
| rastbar | Nej |
| Öppna sidor | höger |
| Anslutningsarea, flertrådig, max. | 4 mm² |
| Anslutningsarea, flertrådig, min. | 0,5 mm² |
| Anslutningsområde, max. | 4 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | PUSH IN |
| Antal anslutningar | 4 |
| Avisoleringslängd | 10 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 2,5 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Rörlängd för beslag i ledarände med plastkrage DIN 46228/4 |
|
| Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1 |
|
| Rörlängd för tvillingändhylsa |
|
| Tolkdorn enligt 60 947-1 | A3 |
| Tvilling-ändhylsa, max. | 0,75 mm² |
| Tvilling-ändhylsa, min. | 0,5 mm² |
| Certifikat nr. (CSA) | 200039-70089609 |
| Ledararea max. (CSA) | 12 AWG |
| Ledararea min. (CSA) | 28 AWG |
| Spänning grupp B (CSA) | 600 V |
| Spänning grupp C (CSA) | 600 V |
| Spänning grupp D (CSA) | 600 V |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Monteringsanvisning | Montageskena |
| Normer | IEC 60947-7-2 |
| Skena | TS 35 |
| Märkkorttidsström | 300 A (2,5 mm²) |
| PEN-Funktion | Nej |
| Märkarea | 2,5 mm² |
| Märkspänning | 800 V |
| Märkspänning till grannklämman | 800 V |
| Märkspänning DC | 800 V |
| Normer | IEC 60947-7-2 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 8 kV |
| Märkstötspänning till grannklämman | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 12 AWG |
| Ledarstorlek Factory wiring min (cURus) | 28 AWG |
| Ledarstorlek Field wiring max (cURus) | 12 AWG |
| Ledarstorlek Field wiring min (cURus) | 28 AWG |
| Spänning grupp B (cURus) | 600 V |
| Spänning grupp C (cURus) | 600 V |
| Spänning grupp D (cURus) | 600 V |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58082)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253940) [20-AV4BO-0270U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318071) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38699) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89295) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89296) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62150) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1547680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1547680000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1547680000&norm=0) |
| Upphandlingsspecifikation |
[Klippon® Connect 1547680000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75812)
[Klippon® Connect 1547680000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75814) |
| Användardokumentation |
[NTI_A2T 2.5 VL.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58139)
[NTI_A2T 2.5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58140) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual AXC PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_229202) |
| Säkerhetsinformation | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-04 |
| ECLASS 14.0 | 27-25-01-04 |
| Godkännanden |             |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
| Certifikat nr (cURusEX) | E184763 |
