Egenskaper

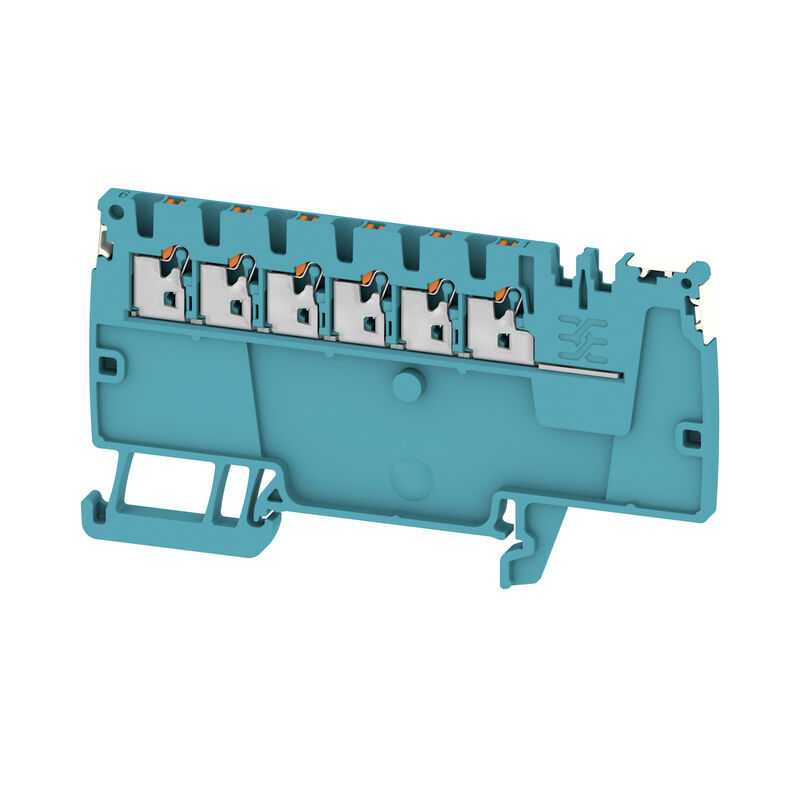

| Utförande | Fördelarplintar, PUSH IN, 1.5 mm², 500 V, 17.5 A, blå |
| Art.nr. | 2675370000 |
| Typ | AAP11 1.5 LI DL BL/OR |
| GTIN (EAN) | 4050118733587 |
| Förp. | 50 items |
| Djup | 48 mm |
| Byggdjup (tum) | 1,89 inch |
| Byggdjup inkl. montageskena | 48 mm |
| Höjd | 85,5 mm |
| Bygghöjd (tum) | 3,366 inch |
| Bredd | 3,5 mm |
| Byggbredd (tum) | 0,138 inch |
| Nettovikt | 9,12 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | blå |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | TUEV17ATEX8030U |
| Certifikat nr. (IECEX) | IECEXTUR17.0015U |
| Max. spänning (ATEX) | 550 V |
| Ström (ATEX) | 13 A |
| Ledararea max. (ATEX) | 1.5 mm² |
| Max. spänning (IECEX) | 550 V |
| Ström (IECEX) | 13 A |
| Ledararea max. (IECEX) | 1.5 mm² |
| Märkning EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU märkning | II 2 G D |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 6 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| Skena | TS 35 |
| explosionstestat utförande | Ja |
| Monteringstyp | TS 35 |
| rastbar | Ja |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | PUSH IN |
| Anslutningsarea, flertrådig, max. | 1,5 mm² |
| Anslutningsarea, flertrådig, min. | 0,5 mm² |
| Anslutningsområde, max. | 1,5 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningstyp | PUSH IN |
| Anslutningstyp 2 | PUSH IN |
| Antal anslutningar | 6 |
| Avisoleringslängd | 8 mm |
| Klingmått | 0,4 x 2,0 mm |
| Ledararea, entrådig, max. | 1,5 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Rörlängd för beslag i ledarände med plastkrage DIN 46228/4 |
|
| Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1 |
|
| Tolkdorn enligt 60 947-1 | A1 |
| Antal poler | 1 |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 1,5 mm² |
| Märkspänning | 500 V |
| Märkspänning AC | 500 V |
| Märkspänning DC | 500 V |
| Märkström | 17,5 A |
| Ström med max. ledare | 17,5 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,83 mΩ |
| Märkstötspänning | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,56 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 14 AWG |
| Ledarstorlek Factory wiring min (cURus) | 26 AWG |
| Ledarstorlek Field wiring max (cURus) | 14 AWG |
| Ledarstorlek Field wiring min (cURus) | 26 AWG |
| Spänning grupp B (cURus) | 300 V |
| Spänning grupp C (cURus) | 300 V |
| Spänning grupp D (cURus) | 600 V |
| Ström grupp B (cURus) | 13 A |
| Ström grupp C (cURus) | 13 A |
| Ström Gruppr D (cURus) | 5 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58095)
[20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153904) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205793) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675370000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675370000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675370000&norm=0) |
| Användardokumentation | [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Godkännanden |         |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
