Egenskaper
| Utförande | Passivåtskiljare, matad via strömslinga på utgången, 1-kanals, Ingång : 4-20 mA, Utgång : 4-20 mA |
| Art.nr. | 1176040000 |
| Typ | ACT20M-CI-CO-OLP-S |
| GTIN (EAN) | 4032248970155 |
| Förp. | 1 items |
| Djup | 114,3 mm |
| Byggdjup (tum) | 4,5 inch |
| Höjd | 112,5 mm |
| Bygghöjd (tum) | 4,429 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 80 g |
| Lagertemperatur | -40 °C...85 °C |
| Drifttemperatur | -25 °C...70 °C |
| Fuktighet vid driftstemperatur | 0...95 % (ingen daggbildning) |
| Fuktighet | 40 °C/93 % rel. fuktighet, ingen kondens |
| SIL enligt IEC 61508 | Ingen |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Antal ingångar | 1 |
| ingångsström | 4…20mA |

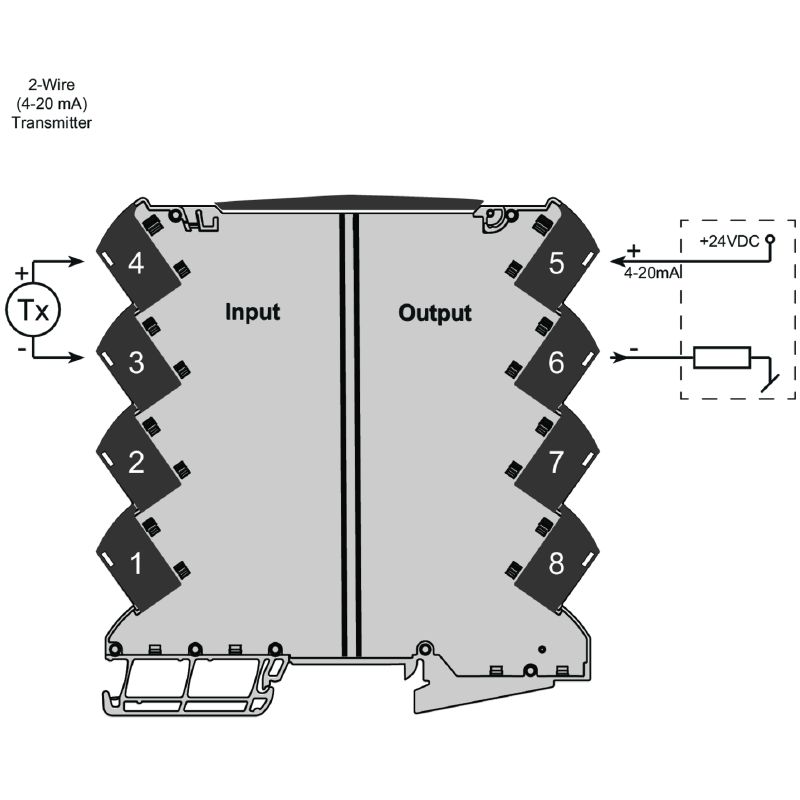

| Sensor | 2-wire transmitter (without own power supply) |
| Sensor-försörjning | 6…35 V (@ 20 mA) |
| Spänningsfall, strömingång | Typiskt 2,5 V |
| Antal utgångar | 1 |
| Gränsfrekvens (-3 dB) | 100 Hz |
| Lastmotstånd ström |
≤ 600 Ω
@ max 23mA |
| Matningsspänning (utgång) | 6…35 V |
| Typ |
passiv
ansluten styrning måste vara aktiv |
| Utgångsström | 4...20 mA |
| Galvanisk isolation | 2-vägsisolering |
| Ineffekt | 50 mW |
| Konfiguration | ingen |
| noggrannhet | < 0,05 % av mätområdet |
| Skena | TS 35 |
| Skyddsklass | IP20 |
| Spänningsförsörjning | Drivs via utgångsslinga |
| Strömförbrukning, max. | 50 mW |
| Strömförbrukning, typ. | 50 mW |
| Svarstid | ≤ 5 ms |
| Temperaturkoefficient | ≤±0,02 µA x (Δ °C x V matning) @ Tamb > 25 °C |
| EMC-Normer | EN 61326-1 |
| Galvanisk isolation | 2-vägsisolering |
| Isolationsspänning | 2,5 kVeff /1 min. |
| Märkspänning | 300 Veff |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | II |
| Installationsplats | Enhet monterad i säkert område, zon 2 |
| Märkning | II 3 G Ex nA IIC T4 Gc |
| Anslutningstyp | Skruvanslutning |
| Åtdragningsmoment, min. | 0,4 Nm |
| Åtdragningsmoment, max. | 0,6 Nm |
| Anslutningsområde, märkarea | 2,5 mm² |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Ledardiameter, AWG, min. | AWG 30 |
| Ledardiameter, AWG, max | AWG 14 |
| EMC-Normer | EN 61326-1 |
| Normer | IEC 61010-1 |
| Produktinformation | Passivisoleraren ACT20M-CI-CO-OLP-S isolerar analoga standardströmsignaler. En analog ingångsströmsignal konverteras linjärt till en analog utgångsströmsignal och isoleras galvaniskt. Energi matas genom utgångsmätkretsen (utgångsströmslingematad). |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[DNV-GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_86299)
[FM certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102445) [IECEXx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102446) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102447) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35386) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52197) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1176040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1176040000) |
| Användardokumentation | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35875) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Annonstext lång |
Normsignal-skiljeförstärkare Isolering EN 61010-1, 2-vägs-isolering upp till 2,5 kV AC/DCPr alla kretsar mot varandra Typ ACT20M-CI-CO-OLP-S |
| Annonstext kort |
Normsignal-skiljeförstärkare 1-kanalig skiljeförstärkare 6,1 mm bred, matad via strömslinga på utgången, för överföring och isolering av analoga DC-strömsignaler 0/4...20 mA |
| Godkännanden |        |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E337701 |
