Egenskaper

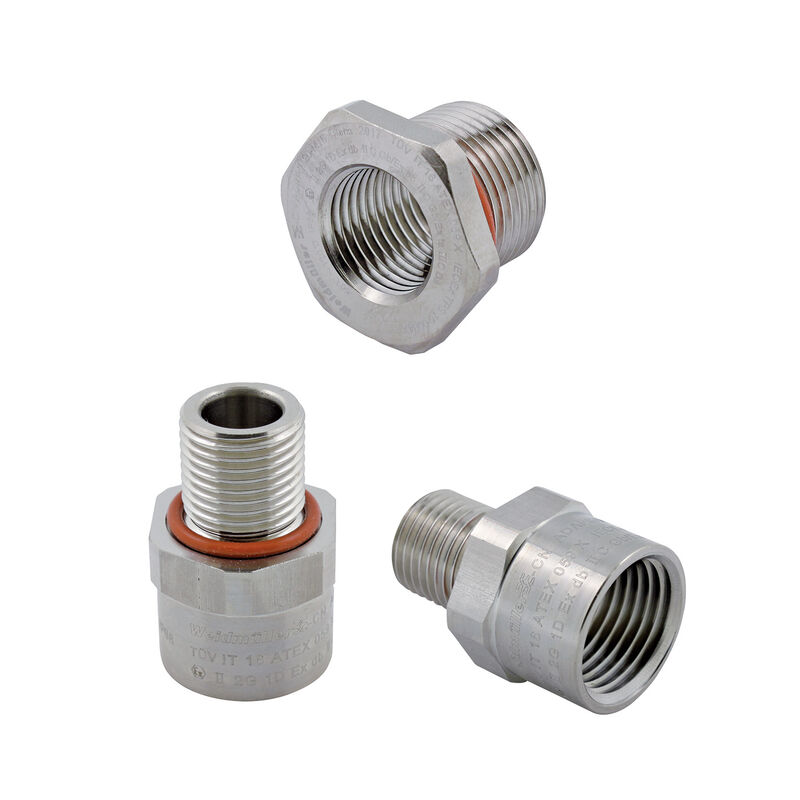

| Utförande | ADAP (Klippon Ex adapter), Adapter, Rak, M 20 ,3/4" NPT, Rostfritt stål 1.4404 |
| Art.nr. | 1262050000 |
| Typ | ADAPS M20-NPT3/4-W |
| GTIN (EAN) | 4050118093087 |
| Förp. | 16 items |
| Bredd | 33 mm |
| Byggbredd (tum) | 1,299 inch |
| Längd | 39 mm |
| Bygglängd (tum) | 1,535 inch |
| Nettovikt | 76 g |
| Drifttemperatur | -50 °C...120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Certifikat nr. (IECEX) | IECEXTPS16.0004X |
| Certifikatnummer för kabelförskruvning (ATEX) | TÜV IT 16ATEX 059X |
| Certifikatnummer för kabelförskruvning (IECEx) | IECEx TPS 16.0004X |
| Certifikatnummer kabelförskruvning (CCC) | 2020322313000069 |
| Märkning |
II 2G 1D
Ex db IIC Gb Ex eb IIC Gb Ex ta IIIC Da |
| Förskruvningar | M 20 |
| Gänga (inre) | 3/4" NPT |
| Gänga (yttre) | M 20 |
| Gängningslängd | 16 mm |
| Gängstigning | 1,5 mm |
| Halogener | halogenfri |
| Installationsanvisningar | Se montageinstruktioner |
| Kabeldiameter utsidan max. | 14 mm |
| Kabeldiameter utsidan min. | 1 mm |
| Material | Rostfritt stål 1.4404 |
| Normer |
EN 60079-0
EN 60079-1 GB 3836.1 GB 3836.2 GB 3836.3 EN 60079-31 EN 60079-7 IEC 60079-0 IEC 60079-1 IEC 60079-31 IEC 60079-7 GB 12476.1 GB 12476.5 |
| Nyckelbredd 1 | 30 mm |
| O-Ring | Silikon |
| Silikon | Ja |
| Skyddsklass | IP66 |
| Tändskyddstyp |
Ex d - Brandsäker
Ex e – Ökad säkerhet |
| Temperaturområde för användning max. | 120 °C |
| Temperaturområde för användning min. | −50 °C |
| Åtdragningsmoment | 40 Nm |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[ATEX certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_203218)
[IEC Ex certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_203226) [CCC approval of Cable glands](https://mdcop.weidmueller.com/mediadelivery/asset/900_203229) [CE Declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_203224) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_253870) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1262050000) |
| Användardokumentation | [Notice of installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_203221) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-90 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-06 |
| ECLASS 13.0 | 27-14-08-06 |
| ECLASS 14.0 | 27-14-08-06 |
| Godkännanden |     |
| ROHS | Uppfyllelse |
