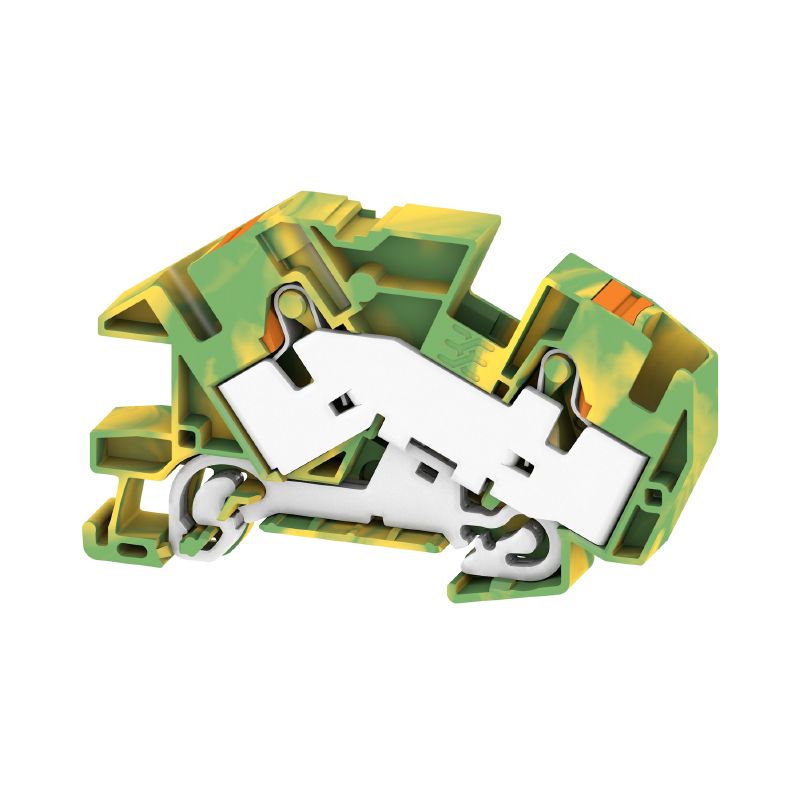

PE svorka, PUSH IN, zelená / žlutá, 16 mm², 800 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid

ID výrobku 2668760000
Otevřít v konfigurátoru
Stáhnout datový list 엔지니어링 지원 제품 다운로드
Příslušenství 15 Jednotlivý díl 1 Příbuzné výrobky 66
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Дополнительные технические данные Vodiče k upevnění (další připojení) Klämbara ledare (Märkanslutning) Allmänt Data hodnocení Klasifikace

Osvědčení

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Версия
PE svorka, PUSH IN, zelená / žlutá, 16 mm², 800 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid
Заказ №
2668760000
Тип
AITB 16 BB 2C PE
GTIN (EAN)
4064675266242
Množství
20 ks

Rozměry a hmotnosti

Глубина
52,9 mm
Hloubka (v palcích)
2,083 inch
Высота
84,6 mm
Výška (v palcích)
3,331 inch
Ширина
10 mm
Šířka (v palcích)
0,394 inch
Масса нетто
44,077 g

Teploty

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-60 °C…85 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Состояние соответствия RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Углеродный след продукта
  • Kolébka k bráně:
    1.759 kg CO2 eq.

Údaje materiálu

Основной материал
Wemid
Цветовой код
zelená / žlutá
Barva provozních prvků
Oranžová
Класс пожаростойкости UL 94
V-0

Specifikace systému

Требуется концевая пластина
Ano
Количество независимых точек подключения
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Уровни с внутр. перемычками
Ne
Укомплектованная монтажная рейка
TS 35
Функция N
Ne
Функция PE
Ano
Функция PEN
Ne

Дополнительные технические данные

Вид крепления
TS 35
Вид монтажа
TS 35
Проверенное на взрывозащищенность исполнение
No
с фиксатором
Yes

Vodiče k upevnění (další připojení)

Тип соединения, дополнительное соединение
PUSH IN

Klämbara ledare (Märkanslutning)

Вид соединения
PUSH IN
Вид соединения 2
Anslutning till samlingsskena
Диапазон зажима, макс.
16 mm²
Диапазон зажима, мин.
0,5 mm²
Длина зачистки изоляции
18 mm
Кабельный наконечник для обжима двух проводов, макс.
6 mm²
Кабельный наконечник для обжима двух проводов, мин.
0,75 mm²
Калибровая пробка согласно 60 947-1
A6
Количество соединений
2
Направление соединения
övre
Поперечное сечение подключаемого провода AWG, макс.
AWG 4
Поперечное сечение подключаемого провода AWG, мин.
AWG 18
Размер лезвия
1.0 x 5.5 mm
Сечение подключаемого проводника, тонкопроволочного, макс.
16 mm²
Сечение подсоединяемого провода, скрученный, макс.
16 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение соединения проводов, твердое ядро, макс.
16 mm²
Сечение соединения проводов, твердое ядро, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5 mm²

Allmänt

Нормы
IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.
AWG 4
Поперечное сечение подключаемого провода AWG, мин.
AWG 18
Укомплектованная монтажная рейка
TS 35

Data hodnocení

Расчетное сечение
16 mm²
Номинальное напряжение
800 V
Расчетное напряжение относительно соседней клеммы
800 V
Номинальное напряжение пост. тока
800 V
Нормы
IEC 60947-7-2
Vnitřní odpor podle IEC 60947-7-x
0,42 mΩ
Номинальное импульсное напряжение
8 kV
Потери мощности по стандарту IEC 60947-7-x
0 mW
Категория перенапряжения
III
Степень загрязнения
3

Klasifikace

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
