Egenskaper

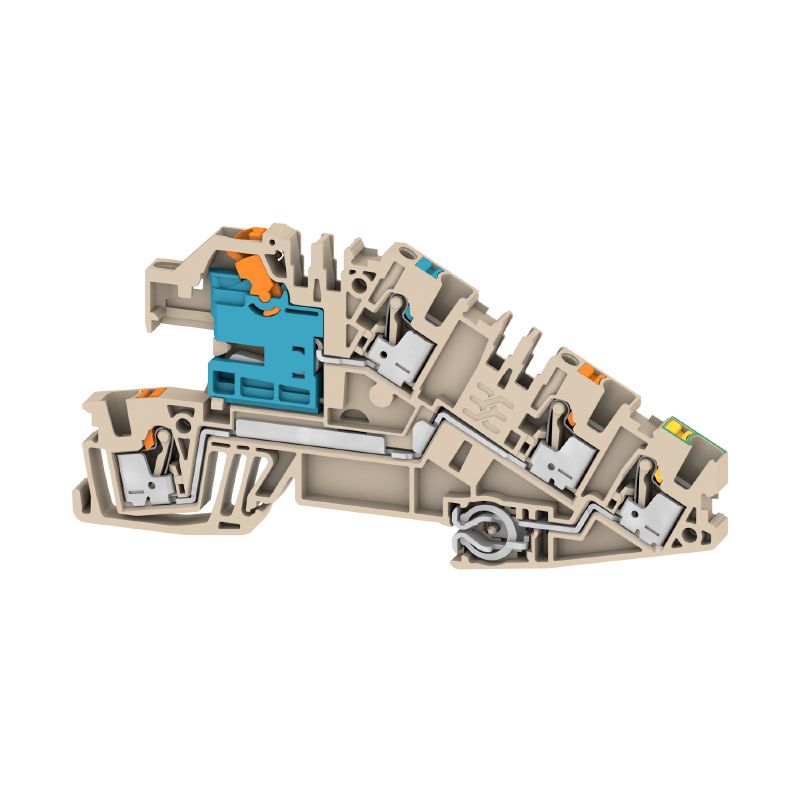

| Utförande | Flervånings installationsplintblock, PUSH IN, mörkbeige, 2.5 mm², 24 A, 250 V, Antal anslutningar: 4, Antal våningar: 3, TS 35, V-0, Wemid |
| Art.nr. | 2668950000 |
| Typ | AITB 2.5 BB NDT-L-PE |
| GTIN (EAN) | 4064675030539 |
| Förp. | 50 items |
| Djup | 50,1 mm |
| Byggdjup (tum) | 1,972 inch |
| Höjd | 103 mm |
| Bygghöjd (tum) | 4,055 inch |
| Bredd | 5,1 mm |
| Byggbredd (tum) | 0,201 inch |
| Nettovikt | 18,9 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | mörkbeige |
| Färg manöverelement | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Ändplatta krävs | Ja |
| Antal potentialer | 3 |
| Antal våningar | 3 |
| Antal klämställen per våning | 2 |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Ja |
| PEN-Funktion | Nej |
| Monteringstyp | ihakad |
| rastbar | Ja |
| Öppna sidor | höger |
| Anslutningsarea, flertrådig, max. | 4 mm² |
| Anslutningsarea, flertrådig, min. | 0,5 mm² |
| Anslutningsområde, max. | 4 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | PUSH IN |
| Antal anslutningar | 4 |
| Avisoleringslängd | 10 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 28 |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Rörlängd för beslag i ledarände med plastkrage DIN 46228/4 |
|
| Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1 |
|
| Rörlängd för tvillingändhylsa |
|
| Tolkdorn enligt 60 947-1 | A3 |
| Tvilling-ändhylsa, max. | 0,75 mm² |
| Tvilling-ändhylsa, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 28 |
| Normer |
Enligt IEC 60947-7-1
Enligt IEC 60947-7-2 |
| Skena | TS 35 |
| Märkarea | 2,5 mm² |
| Märkspänning | 250 V |
| Märkspänning DC | 250 V |
| Märkström | 24 A |
| Ström med max. ledare | 27 A |
| Normer |
Enligt IEC 60947-7-1
Enligt IEC 60947-7-2 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 4 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Märkspänning (L/L) | 400 V |
| Märkspänning (L/N) | 250 V |
| Märkspänning (L/PE) | 250 V |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_252495)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199377) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205712) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2668950000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2668950000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2668950000&norm=0) |
| Upphandlingsspecifikation | [Ausschreibungstext AITB 2.5 BB NDT-L-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_246171) |
| Användardokumentation | [BPZL A-INSTA 2.5 mm² 3-tier](https://mdcop.weidmueller.com/mediadelivery/asset/900_229211) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
