Egenskaper

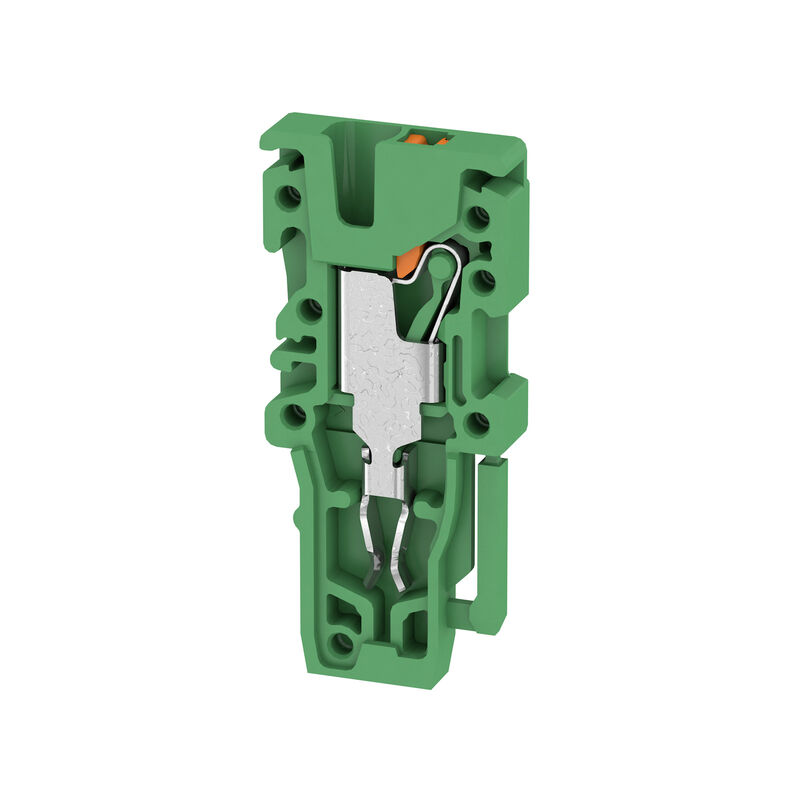

| Utförande | Kontakt, 1.5 mm², 500 V, 17.5 A, Antal poler: 1, grön |
| Art.nr. | 2482330000 |
| Typ | APG 1.5 R GN |
| GTIN (EAN) | 4050118494396 |
| Förp. | 50 items |
| Djup | 31,15 mm |
| Byggdjup (tum) | 1,226 inch |
| Höjd | 14 mm |
| Bygghöjd (tum) | 0,551 inch |
| Bredd | 3,5 mm |
| Byggbredd (tum) | 0,138 inch |
| Nettovikt | 1,159 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | grön |
| Färg manöverelement | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Monteringstyp | instucken |
| Anslutningsarea, flertrådig, max. | 1,5 mm² |
| Anslutningsarea, flertrådig, min. | 0,5 mm² |
| Anslutningsområde, max. | 1,5 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | PUSH IN |
| Antal anslutningar | 1 |
| Avisoleringslängd | 10 mm |
| Klingmått | 0,4 x 2,0 mm |
| Ledararea, entrådig, max. | 1,5 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Tolkdorn enligt 60 947-1 | A1 |
| Certifikat nr. (CSA) | 200039-70089609 |
| Ledararea max. (CSA) | 14 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Spänning grupp B (CSA) | 300 V |
| Spänning grupp C (CSA) | 300 V |
| Spänning grupp D (CSA) | 600 V |
| Antal poler | 1 |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Normer | Enligt IEC 60947-7-1 |
| Märkarea | 1,5 mm² |
| Märkspänning | 500 V |
| Märkspänning till grannklämman | 500 V |
| Märkspänning DC | 500 V |
| Märkström | 17,5 A |
| Ström med max. ledare | 17,5 A |
| Normer | Enligt IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,83 mΩ |
| Märkstötspänning | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,56 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 14 AWG |
| Ledarstorlek Factory wiring min (cURus) | 26 AWG |
| Ledarstorlek Field wiring max (cURus) | 14 AWG |
| Ledarstorlek Field wiring min (cURus) | 26 AWG |
| Spänning grupp B (cURus) | 300 V |
| Spänning grupp C (cURus) | 300 V |
| Spänning grupp D (cURus) | 600 V |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66207) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2482330000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2482330000) |
| Användardokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
Tillbehör
-
-
Produkt-ID:1767730000VPE:100 items
Dekafix, Plintmärkning, 5 x 3.5 mm, Delning i mm (P): 3.50 Weidmueller, enligt kundönskan
-
Produkt-ID:2007790000VPE:320 items
Dekafix, Plintmärkning, 5 x 3.5 mm, Delning i mm (P): 3.50 Weidmueller, enligt kundönskan
-
-
-
-
-
-
Produkt-ID:1755270000VPE:500 items
Dekafix, Plintmärkning, 5 x 3.5 mm, Delning i mm (P): 3.50 Weidmueller, vit
-
Produkt-ID:1369480000VPE:500 items
Dekafix, Plintmärkning, 5 x 3.5 mm, Delning i mm (P): 3.50 Weidmueller, gul
-
Produkt-ID:2003750000VPE:1600 items
Dekafix, Plintmärkning, 5 x 3.5 mm, Delning i mm (P): 3.50 Weidmueller, vit
Är tillbehör till
-
Produkt-ID:2898120000VPE:100 items
stickbar radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, mörkbeige
-
Produkt-ID:2482160000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, mörkbeige
-
Produkt-ID:2482190000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, blå
-
Produkt-ID:2482170000VPE:50 items
Genomgångs-radplint, PUSH IN, Stickanslutning, 1.5 mm², 500 V, 17.5 A, blå
-
Produkt-ID:2482180000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, mörkbeige
-
Produkt-ID:2482220000VPE:50 items
Skyddsledar-radplint, jackbar, PUSH IN, 1.5 mm², 500 V, grön/gul
-
Produkt-ID:2482210000VPE:50 items
Genomgångs-radplint, PUSH IN, Stickanslutning, 1.5 mm², 500 V, 17.5 A, blå
-
Produkt-ID:2482230000VPE:50 items
Skyddsledar-radplint, PUSH IN, jackbar, 1.5 mm², 500 V, grön/gul
-
Produkt-ID:2482240000VPE:50 items
Skyddsledar-radplint, PUSH IN, jackbar, 1.5 mm², 500 V, grön/gul
-
Produkt-ID:2898140000VPE:50 items
stickbar radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, grön/gul
-
Produkt-ID:2482200000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, mörkbeige
-
Produkt-ID:2898130000VPE:100 items
stickbar radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, blå
-
Produkt-ID:2485930000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, blå
-
Produkt-ID:2485920000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, mörkbeige
-
Produkt-ID:2485870000VPE:50 items
Skyddsledar-radplint, PUSH IN, 1.5 mm², 500 V, grön/gul
-
Produkt-ID:2485860000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, mörkbeige
-
Produkt-ID:2485850000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, blå
-
Produkt-ID:2485840000VPE:50 items
Genomgångs-radplint, PUSH IN, 1.5 mm², 500 V, 17.5 A, mörkbeige
