Egenskaper

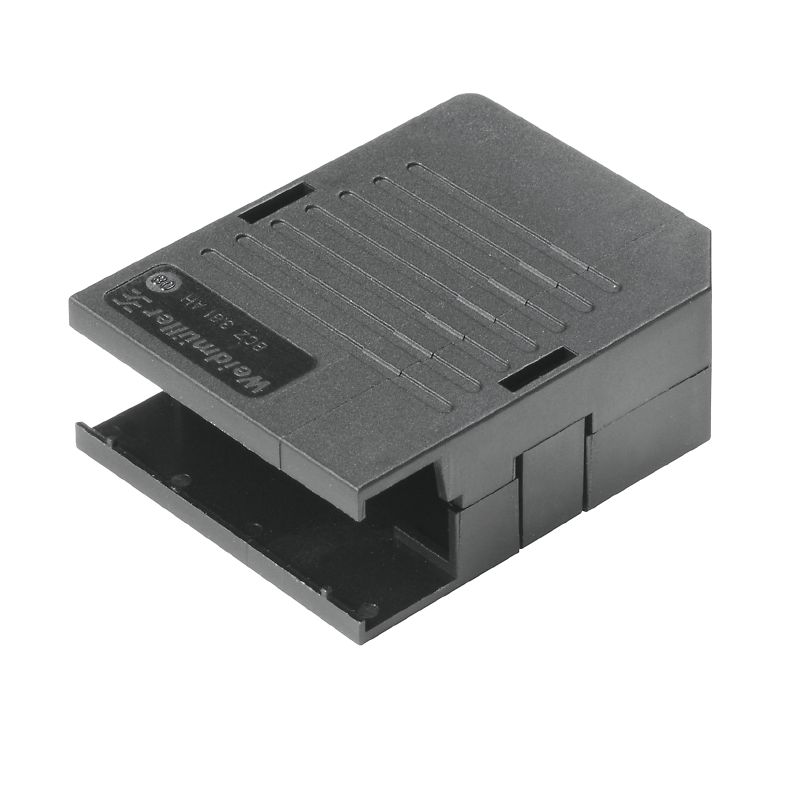

| Utförande | Kretskortsstickanslutning, Tillbehör, Täckhuv, svart, Antal poler: 5 |
| Art.nr. | 1005300000 |
| Typ | BCZ 3.81 AH05 BK BX |
| GTIN (EAN) | 4032248752522 |
| Förp. | 100 items |
| Produktparametrar | |
| Förpackning | Box |
| Nettovikt | 0,29 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Signal – serie BC/SC 3.81 |
| Delning i mm (P) | 3,81 mm |
| Delning i tum (P) | 0,15 " |
| Antal poler | 5 |
| L1 i tum | 0,15 " |
| Polradstal | 1 |
| Åtdragningsmoment |
|
| Isoleringsmaterial | PA 66 GF 30 |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 100 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 100 °C |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Förpackning | Box |
| VPE-längd | 104 mm |
| VPE-bredd | 81 mm |
| VPE-höjd | 25 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97977) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1005300000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-04-92 |
| ECLASS 9.1 | 27-44-04-92 |
| ECLASS 10.0 | 27-44-04-92 |
| ECLASS 11.0 | 27-46-04-05 |
| ECLASS 12.0 | 27-46-04-05 |
| ECLASS 13.0 | 27-46-04-05 |
| ECLASS 14.0 | 27-46-04-05 |
| ROHS | Uppfyllelse |
Är tillbehör till
-
Produkt-ID:1940760000VPE:50 items
Kretskortsstickanslutning, Hylsstickpropp, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1792800000VPE:50 items
Kretskortsstickanslutning, Hylsstickpropp, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1971340000VPE:50 items
Kretskortsstickanslutning, Stiftkontakt, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1970940000VPE:50 items
Kretskortsstickanslutning, Stiftkontakt, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1941040000VPE:50 items
Kretskortsstickanslutning, Hylsstickpropp, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1792980000VPE:50 items
Kretskortsstickanslutning, Hylsstickpropp, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1970050000VPE:50 items
Kretskortsstickanslutning, Stiftkontakt, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1969570000VPE:50 items
Kretskortsstickanslutning, Stiftkontakt, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1970320000VPE:50 items
Kretskortsstickanslutning, Stiftkontakt, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
-
Produkt-ID:1970740000VPE:50 items
Kretskortsstickanslutning, Stiftkontakt, 3.81 mm, Antal poler: 5, 180°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
