Egenskaper

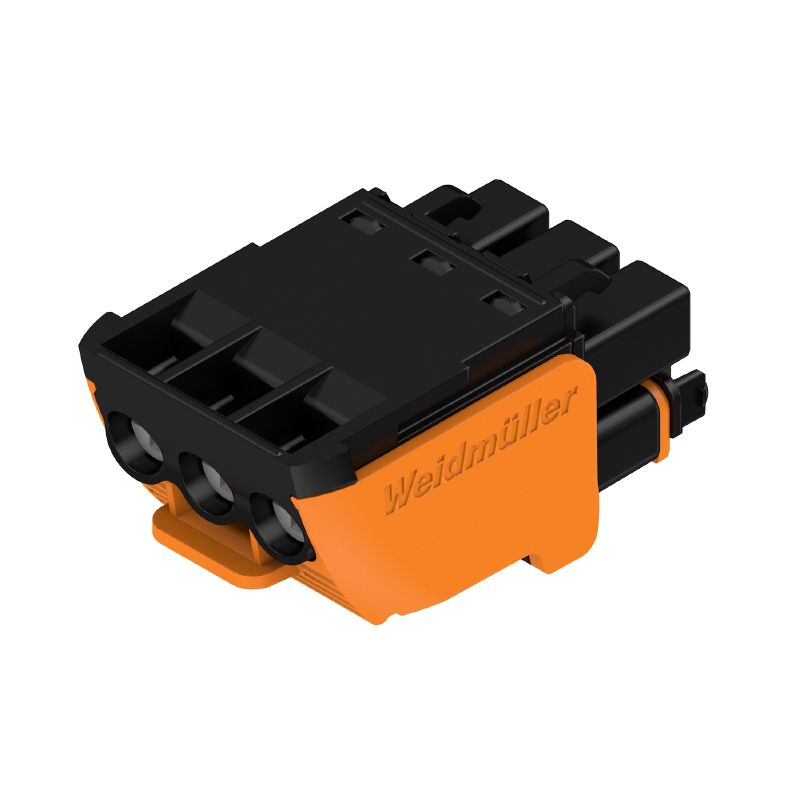

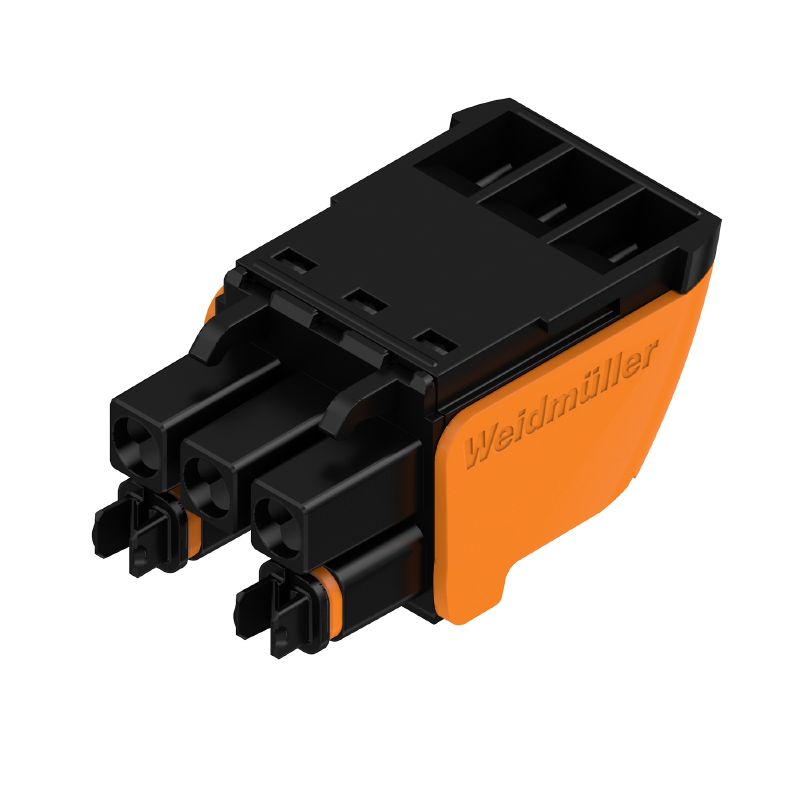

| Utförande | Kretskortsstickanslutning Lösgöringsarm, orange BHZ 5.00/03/90LH SN BK/OR BX; cod. 02 |
| Art.nr. | 1063270000 |
| Typ | BHZ 5.00/03/90LH BK/OR |
| GTIN (EAN) | 4032248814930 |
| Förp. | 108 items |
| Produktparametrar |
IEC: 400 V / 10 A / 0.2 - 2.5 mm² UL: 300 V / 10 A / AWG 26 - AWG 12 |
| Förpackning | Box |
| Höjd | 29 mm |
| Bygghöjd (tum) | 1,142 inch |
| Bredd | 17,4 mm |
| Byggbredd (tum) | 0,685 inch |
| Längd | 14,6 mm |
| Bygglängd (tum) | 0,575 inch |
| Nettovikt | 6,843 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Housing – serie CH20M |
| Anslutningstyp | Fältanslutning |
| Ledaranslutningsteknik | Klämbygelanslutning |
| Delning i mm (P) | 5 mm |
| Delning i tum (P) | 0,197 " |
| Ledarutgångsriktning | 90° |
| Antal poler | 3 |
| L1 i mm | 10 mm |
| L1 i tum | 0,394 " |
| Antal rader | 1 |
| Polradstal | 1 |
| Märkarea | 2,5 mm² |
| Beröringsskydd enligt DIN VDE 57 | beröringssäker för baksidan av handen |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 ansluten/ IP 10 ej ansluten |
| Skyddsklass | IP20 |
| Koderbar | Ja |
| Avisoleringslängd | 8 mm |
| Åtdragningsmoment för skruvfläns, min. | 0,4 Nm |
| Åtdragningsmoment för skruvfläns, max. | 0,6 Nm |
| Åtdragningsmoment, min. | 0,4 Nm |
| Åtdragningsmoment, max. | 0,6 Nm |
| Klämskruv | M 2,5 |
| Skruvmejselklinga | 0,6 x 3,5 |
| Skruvmejselklinga Norm | DIN 5264 |
| Stickcykler | 25 |
| Isoleringsmaterial | PA 66 GF 30 |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | 600 ≤ CTI |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | CuSn |
| Kontaktyta | förtennad |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −40 °C |
| Driftstemperatur, max | 120 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 120 °C |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsområde, max. | 3,31 mm² |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, AWG, max | AWG 14 |
| entrådig, min. H05(07) V-U | 0,2 mm² |
| entrådig, max. H05(07) V-U | 2,5 mm² |
| flertrådig, max. H07V-R | 2 mm² |
| fintrådig, min. H05(07) V-K | 0,2 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,25 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 2,5 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,25 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 2,5 mm² |
| Passtift enligt EN 60999 a x b; ø | 2,8 mm x 2,4 mm; 3,0 mm |
| Referenstext |
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen. |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 10 A |
| Märkström, min. antal poler (Tu=40°C) | 9 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 400 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 320 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 250 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 4 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 4 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 4 kV |
| Krypsträcka, min. | 3,2 mm |
| Luftsträcka, min. | 3 mm |
| Märkspänning (användargrupp B / CSA) | 300 V |
| Märkspänning (användargrupp C / CSA) | 50 V |
| Märkspänning (användargrupp D / CSA) | 300 V |
| Märkström (användargrupp B / CSA) | 10 A |
| Märkström (användargrupp C / CSA) | 10 A |
| Märkström (användargrupp D / CSA) | 10 A |
| Ledardiameter AWG, min. | AWG 26 |
| Ledardiameter AWG, max. | AWG 12 |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp C / UL 1059) | 50 V |
| Märkspänning (användargrupp D / UL 1059) | 300 V |
| Märkström (användargrupp B / UL 1059) | 10 A |
| Märkström (användargrupp C / UL 1059) | 10 A |
| Märkström (användargrupp D / UL 1059) | 10 A |
| Ledardiameter AWG, min. | AWG 26 |
| Ledardiameter AWG, max. | AWG 12 |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Brännbarhetsklass enligt UL 94 | V-0 |
| CTI (Comparative Tracking Index) | 600 ≤ CTI |
| Isoleringsmaterial | PA 66 GF 30 |
| Isoleringsmaterialgrupp | I |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Skyddsklass | IP20 |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53599) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063270000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
Tillbehör
-
Produkt-ID:1082520000VPE:200 items
ESG, Apparatmärkning x 15 mm, PA 66, Färgkod: vit
-
Produkt-ID:1346320000VPE:200 items
ESG, Apparatmärkning x 15 mm, PA 66, Färgkod: enligt kundönskan
MärkningarApparatmärkningMultiCardESGESG 6.6/... BHZNeutral
MärkningarApparatmärkningMultiCardESGESG 6.6/... BHZSpecialtryck
Är en motdel till
-
Produkt-ID:1069790000VPE:175 items
Kretskortsstickanslutning, Anslutningselement vänster, Stiftlist, öppen på sidan, THT/THR lödanslutning, 5.00 mm, Antal poler: 3, 90°, Lödstiftlängd (l): 5.9 mm, förtennad, svart, Tape
ElektronikkapslingarModulär elektronikkapslingAnslutningsteknik - CH20MKretskortskontaktdon trepoliga - CH20M17Hankontakter - LödanslutningSHL-SMT 5.00/03GL - anslutningssida vänster
