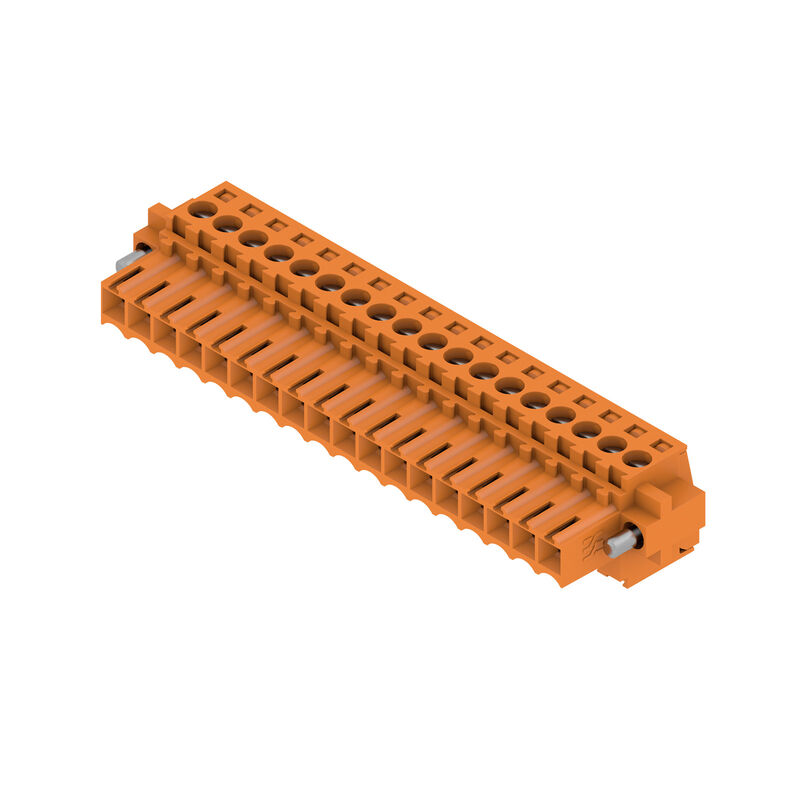

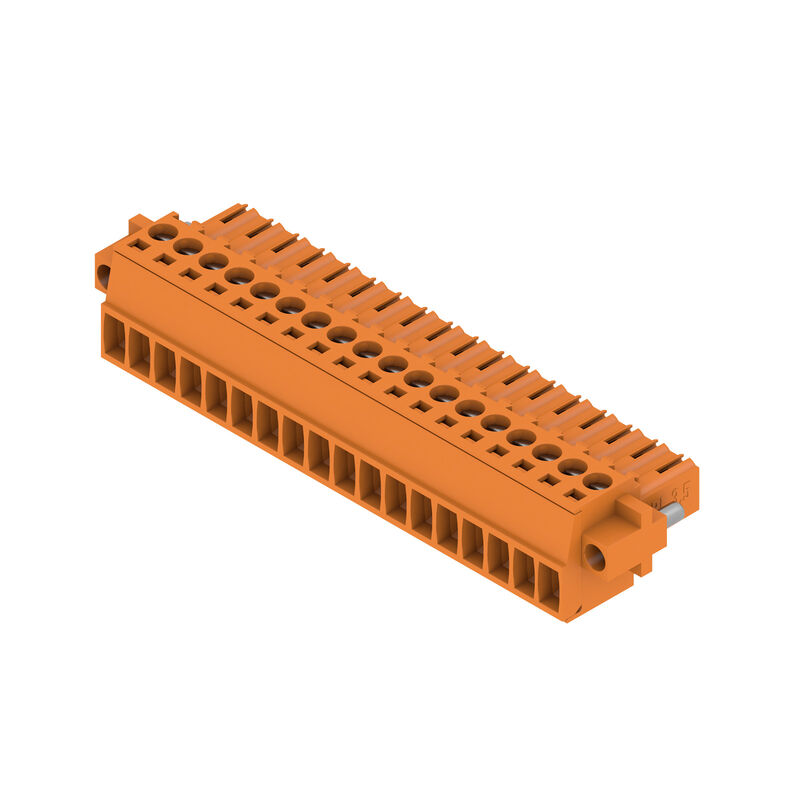

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 18, 180°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box

Produkt ID 1620770000
Download datablad Engineering-support Produktdownloads
Tilbehør 6 Modstykker 9 Anvendte produkter 34
Homologaciones General ordering data Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 18, 180°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box
Best.-Nr.
1620770000
Art
BL 3.50/18/180F SN OR BX
GTIN (EAN)
4008190163075
VPE
24 Pièce
Indices de produit
IEC: 320 V / 17 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
Emballage
Boîte

Dimensiones y pesos

Tiefe
18,5 mm
Tiefe (inch)
0,728 inch
Höhe
13 mm
Altura (pulgadas)
0,512 inch
Breite
70 mm
Width (inches)
2,756 inch
Nettogewicht
16,315 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%
Produktspezifischer CO2-Fußabdruck
  • Cradle to gate:
    0.337 kg CO2 eq.

Parámetros del sistema

Produktfamilie
OMNIMATE Signal - Serie BL/SL 3.50
Anschlussart
Conexión de campo
Leiteranschlusstechnik
Clamping yoke connection
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Leiterabgangsrichtung
180°
Nombre de pôles
18
L1 in mm
59,5 mm
L1 in Zoll
2,343 "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
1,5 mm²
Berührungsschutz nach DIN VDE 57 106
Ujjak számára biztonságos
Berührungsschutz nach DIN VDE 0470
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
teljesen felszerelve
Durchgangswiderstand
≤5 mΩ
Kodierbar
Igen
Abisolierlänge
6 mm
Biztosítócsavar
M 2
Csavarhúzó éle
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5 N
Coppia di serraggio
  • Tipo di coppia:
    Collegamento cavo
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Tipo di coppia:
    Flangia a vite
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Material data

Isolierstoff
PBT
Farbe
naranja
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Classe d'inflammabilité selon UL 94
V-0
Kontaktmaterial
Cu-ötvözet
Kontaktoberfläche
ónozott
Schichtaufbau - Steckkontakt
4...8 µm Sn tűzi-mártó ónozással bevont
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-30 °C
Campo della temperatura di montaggio, max.
100 °C

Conductors suitable for connection

Klemmbereich, min.
0,08 mm²
Klemmbereich, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
1,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409500000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409600000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409700000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025740000
    • Csupaszolási hossz:
      • névleges:
        5 mm
    • Ajánlott érvéghüvely:
      9018910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025750000
Hinweistext
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
12 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
14,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
10 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 100 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
154685-1318353
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Datos nominales según UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Embalaje

Verpackung
Caja
VPE Länge
350 mm
VPE Breite
135 mm
VPE Höhe
25 mm

Pruebas tipo

Prüfung: Haltbarkeit der Markierungen
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, identificación de tipo, marcaje de homologación SEV, marcaje de homologación CSA
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Standard:
    DIN EN 61984 section 6.3 and 6.9.1 / 09.02, DIN IEC 60512 part 7 section 5 / 05.94
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
Prüfung: Klemmbarer Querschnitt
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.99
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      2 × AWG 24/1
    • Type of conductor and conductor cross-section:
      2 × AWG 24/19 with wire end ferrule
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 16/7
  • Evaluation:
    passed
Pull-Out Test
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥5 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Évaluation:
    réussite
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      2 × AWG 24/1
    • Type de conducteur et section du conducteur:
      2 AWG 24/19 avec embouts
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U1.5
    • Type de conducteur et section du conducteur:
      H05V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/7
  • Évaluation:
    réussite

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hinweise
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Diámetro exterior máx. del conductor: 2,9 mm
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
