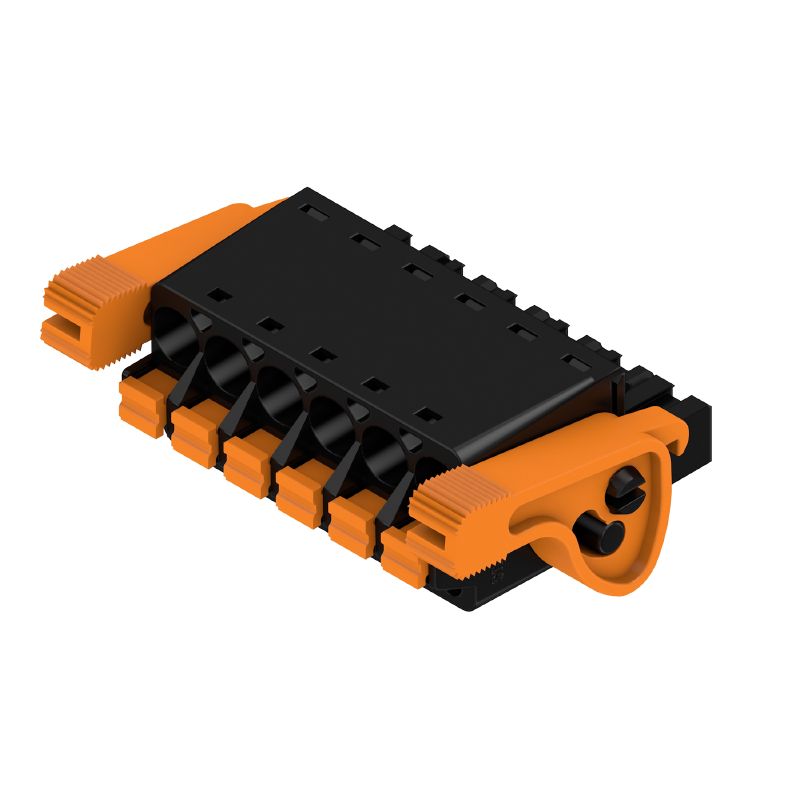

BLF 5.08HC/06/180LR SN BK BX — Produktillustration

Ladda ner datablad

BLF 5.08HC/06/180LR SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 6, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box

Produkt-ID 1014160000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 6, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box
Art.nr.	1014160000
Typ	BLF 5.08HC/06/180LR SN BK BX
GTIN (EAN)	4032248723171
Förp.	42 items
Produktparametrar	IEC: 400 V / 24 A / 0.2 - 2.5 mm² UL: 300 V / 18.5 A / AWG 26 - AWG 12
Förpackning	Box

Mått och vikter

Djup	29,6 mm
Byggdjup (tum)	1,165 inch
Höjd	14,3 mm
Bygghöjd (tum)	0,563 inch
Bredd	40,3 mm
Byggbredd (tum)	1,587 inch
Nettovikt	14,028 g

Miljööverenstämmelse för produkt

REACH SVHC	/
RoHS-kompatibilitetsstatus	Kompatibel utan undantag

Systemvärden

Produktfamilj	OMNIMATE Signal – serie BL/SL 5.08
Anslutningstyp	Fältanslutning
Ledaranslutningsteknik	PUSH IN med manöverknapp
Delning i mm (P)	5,08 mm
Delning i tum (P)	0,2 "
Ledarutgångsriktning	180°
Antal poler	6
L1 i mm	25,4 mm
L1 i tum	1 "
Antal rader	1
Polradstal	1
Märkarea	2,5 mm²
Beröringsskydd enligt DIN VDE 57	fingersäker
Beröringsskydd enligt DIN VDE 0470	IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass	IP20
Genomgångsmotstånd (6)	≤5 mΩ
Koderbar	Ja
Avisoleringslängd	10 mm
Skruvmejselklinga	0,6 x 3,5
Skruvmejselklinga Norm	DIN 5264
Stickcykler	25
Max. instickskraft/pol	7 N
Max. dragkraft/pol	5,5 N

Materialdata

Isoleringsmaterial	PBT
Färgkod	svart
Färgtabell (jämförbar)	RAL 9011
Isoleringsmaterialgrupp	IIIa
CTI (Comparative Tracking Index)	≥ 200
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	förtennad
Skiktstruktur för stiftkontakten	4...8 µm Sn varmförtent
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	100 °C
Temperaturområde Montage, min.	−30 °C
Temperaturområde Montage, max.	100 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,13 mm²
Anslutningsområde, max.	3,31 mm²
Ledardiameter, AWG, min.	AWG 26
Ledardiameter, AWG, max	AWG 12
entrådig, min. H05(07) V-U	0,2 mm²
entrådig, max. H05(07) V-U	2,5 mm²
fintrådig, min. H05(07) V-K	0,2 mm²
fintrådig, max. H05(07) V-K	2,5 mm²
med AEH med krage DIN 46 228/4, min.	0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.	2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.	0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.	2,5 mm²
Passtift enligt EN 60999 a x b; ø	2,8 mm x 2,0 mm
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 0,5 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9025870000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9004050000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,75 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9025860000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0542500000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9019100000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0282800000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1,5 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0186500000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0635100000 Ledarens anslutningsarea: Typ: fintrådig nominell: 2,5 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9004080000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 1333100000
Referenstext	Ytterdiametern på plastkragen ska inte vara större än rastret (P) Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	24 A
Märkström, max. antal poler (Tu=20°C)	19 A
Märkström, min. antal poler (Tu=40°C)	21 A
Märkström, max. antal poler (Tu=40°C)	16,5 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	4 kV
Korttidströmhållfasthet	3 x 1s mit 120 A

Märkdata enligt CSA

Institut (CSA)	CSA
Certifikat nr. (CSA)	200039-1121690
Märkspänning (användargrupp B / CSA)	300 V
Märkspänning (användargrupp D / CSA)	300 V
Märkström (användargrupp D / CSA)	10 A
Ledardiameter AWG, min.	AWG 26
Ledardiameter AWG, max.	AWG 12
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	300 V
Märkspänning (användargrupp D / UL 1059)	300 V
Märkström (användargrupp B / UL 1059)	18,5 A
Märkström (användargrupp D / UL 1059)	10 A
Ledardiameter AWG, min.	AWG 26
Ledardiameter AWG, max.	AWG 12
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Box
VPE-längd	352 mm
VPE-bredd	142 mm
VPE-höjd	39 mm

Typprovningar

Test: Hållfasthet för märkningar	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Test: ursprungsmärkning, typmärkning, raster, typ av material, datum och tid Utvärdering: tillgänglig Test: hållbarhet Utvärdering: godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08 Test: ursprungsmärkning Utvärdering: tillgänglig Test: hållbarhet Utvärdering: godkänd
Test: Klämbar area	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08 Typ av ledare: Typ av ledare och för ledararea: massiv 0,2 mm² Typ av ledare och för ledararea: flertrådig 0,2 mm² Typ av ledare och för ledararea: massiv 2,5 mm² Typ av ledare och för ledararea: flertrådig 2,5 mm² Typ av ledare och för ledararea: AWG 26/1 Typ av ledare och för ledararea: AWG 26/19 Typ av ledare och för ledararea: AWG 14/1 Typ av ledare och för ledararea: AWG 14/19 Utvärdering: tillgänglig
Test beträffande ledare som skadats och lossnat oavsiktligt	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 26/1 Typ av ledare och för ledararea: AWG 26/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: H05V-K0.5 Typ av ledare och för ledararea: H05V-U0.5 Utvärdering: godkänd Krav: 0,7 kg Typ av ledare: Typ av ledare och för ledararea: H07V-U2.5 Typ av ledare och för ledararea: H07V-K2.5 Utvärdering: godkänd Krav: 0,9 kg Typ av ledare: Typ av ledare och för ledararea: AWG 12/1 Typ av ledare och för ledararea: AWG 12/19 Utvärdering: godkänd
Frånslagstest	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 26/1 Typ av ledare och för ledararea: AWG 26/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: H05V-K0.5 Typ av ledare och för ledararea: H05V-U0.5 Utvärdering: godkänd Krav: 0,7 kg Typ av ledare: Typ av ledare och för ledararea: H07V-U2.5 Typ av ledare och för ledararea: H07V-K2.5 Utvärdering: godkänd Krav: 0,9 kg Typ av ledare: Typ av ledare och för ledararea: AWG 12/1 Typ av ledare och för ledararea: AWG 12/19 Utvärdering: godkänd

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Mätuttaget kan endast användas som potentialmätpunkt.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
