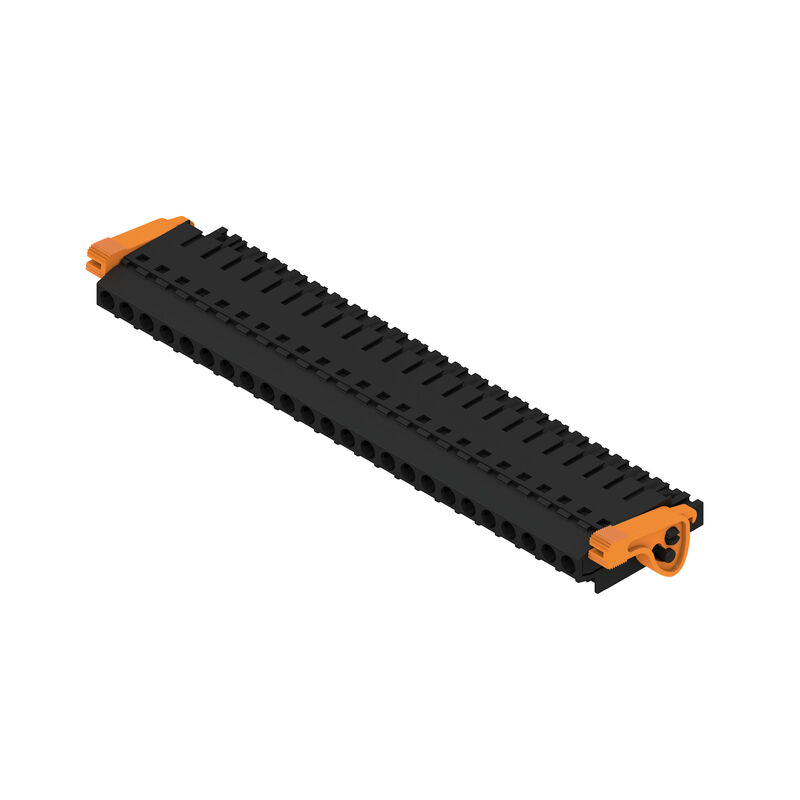

BLT 5.08HC/24/180LR SN BK BX
Product image

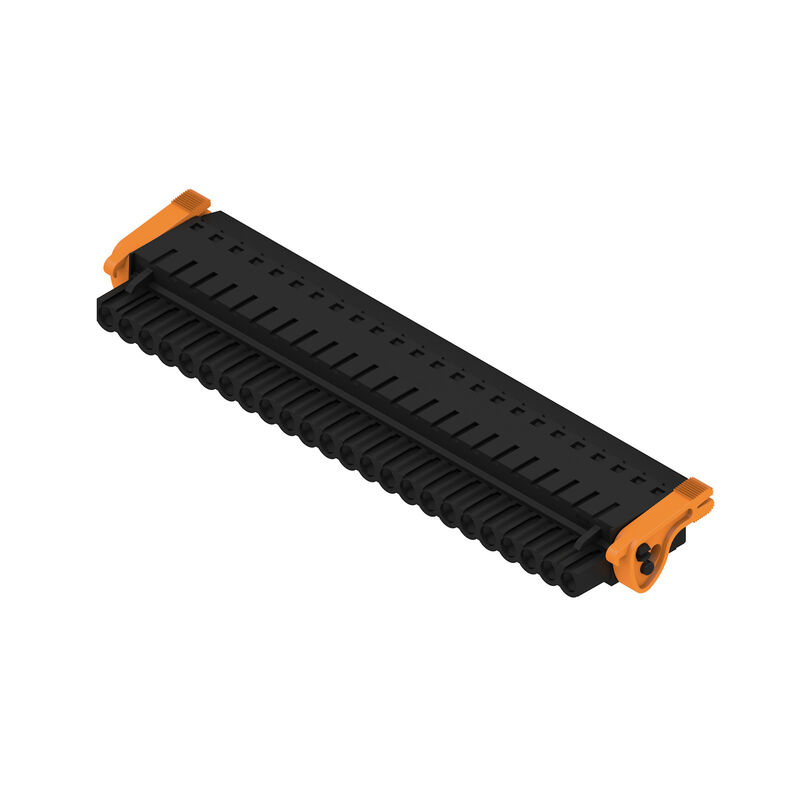

BLT 5.08HC/24/180LR SN BK BX
Product image
BLT 5.08HC/24/180LR SN BK BX
Dimensional drawing
BLT 5.08HC/24/180LR SN BK BX
Graph
  • Önzáró mechanizmus
  • Közvetlenül, bedugott állapotban
BLT 5.08HC/24/180LR SN BK BX
A termék előnyei
Product benefits
BLT 5.08HC/24/180LR SN BK BX
A termék előnyei
  • Kímélő kireteszelés
  • Kis mechanikai igénybevétel

BLT 5.08HC/24/180LR SN BK BX

Ez a termék már nem elérhető.

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.08 mm, Pólusszám: 24, 180°, Felső csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz

Cikkszám 1894370000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 2 Ellendarabok 9 Kapcsolódó termékek 14
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Általános rendelési adatok

Utförande
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.08 mm, Pólusszám: 24, 180°, Felső csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Art.nr.
1894370000
Typ
BLT 5.08HC/24/180LR SN BK BX
GTIN (EAN)
4032248508709
Qty.
12 Darab
Termékadatok
IEC: 400 V / 27 A / 0.2 - 2.5 mm²
UL: 300 V / 17 A / AWG 26 - AWG 14
Csomagolás
Doboz
Delivery status
Ez a termék már nem kapható.
Utolsó rendelési dátum
/Date(1793401200000)/

Méretek és tömegek

Djup
31,8 mm
Mélység (coll)
1,252 inch
Höjd
15,1 mm
Magasság (coll)
0,594 inch
Bredd
131,74 mm
Szélesség (coll)
5,187 inch
Nettovikt
76,333 g

Termékek környezetvédelmi megfelelősége

RoHS-kompatibilitetsstatus
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.08
Csatlakozás típusa
Terepi csatlakozás
Ledaranslutningsteknik
Felső csatlakozás
Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Ledarutgångsriktning
180°
Pólusszám
24
L1, mm
116,84 mm
L1, inch
4,6 "
Antal rader
1
Érintkezősorok száma
1
Névleges keresztmetszet
2,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Csupaszolási hossz
13 mm
Biztosítócsavar
M 2.5
Csavarhúzó éle
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
8 N
Húzóerő / pólus, max.
7 N
Tightening torque
  • Forgatónyomaték típusa:
    Wire connection
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Anyagjellemzők

Szigetelőanyag
PBT
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 14
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
2,5 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm ; 2,4 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      1076980000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9025930000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9019140000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9004060000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
27 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19 A
Névleges áram, min. pólusszám (Tu=40°C)
24 A
Névleges áram, maximális pólusszám (Tu=40°C)
16 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 100 A

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
15 A
Märkström (användargrupp D / CSA)
15 A
Ledardiameter AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 14

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
17 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Balení
Doboz
VPE-längd
338 mm
VPE szélesség
130 mm
VPE-höjd
33 mm

Típusvizsgálatok

Испытание: Прочность маркировки
  • Standard:
    DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint
  • Teszt:
    eredetjelölés, anyagtípus, dátum óra
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz, DIN EN 60512-13-5 / 11.06
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,08 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,08 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,7 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Frånslagstest
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥5 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 28/1
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥50 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC-konformitet
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Hänvisningstext
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • A krimpelési alak ajánlott érvéghüvelyekhez PZ 6/5 krimpelő szerszámokkal, a legnagyobb méretű kábelekhez.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
