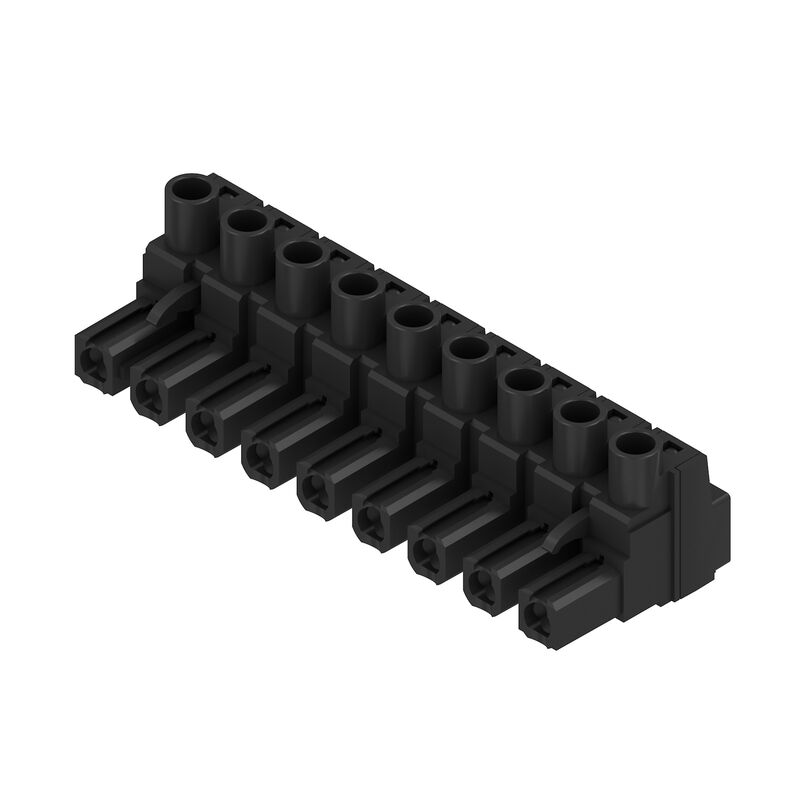

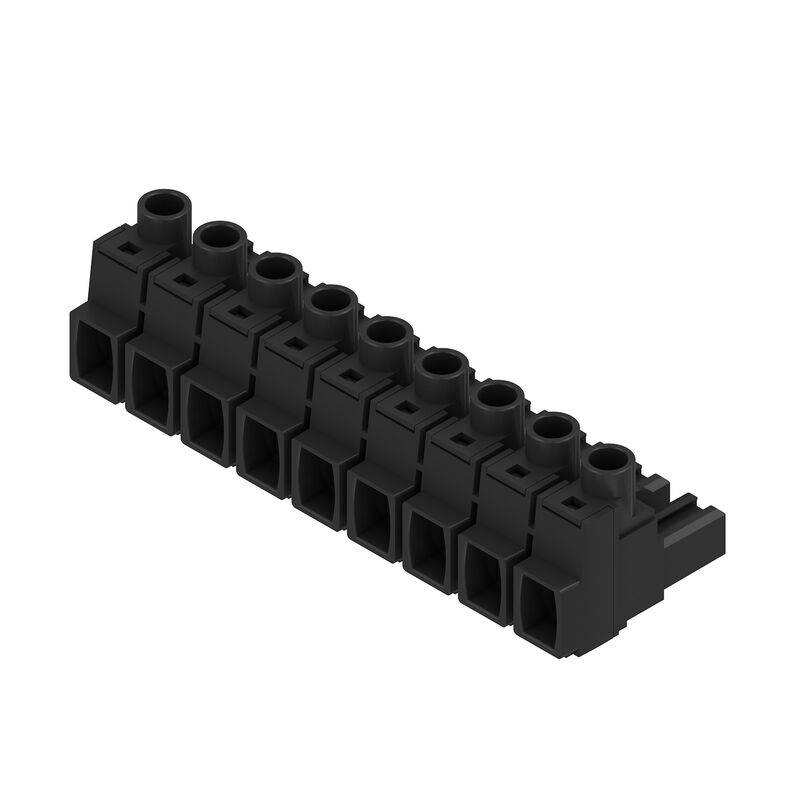

BLZ 7.62HP/09/180 SN BK BX — Produktillustration

Ladda ner datablad

BLZ 7.62HP/09/180 SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 9, 180°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box

Produkt-ID 1059620000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 9, 180°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box
Art.nr.	1059620000
Typ	BLZ 7.62HP/09/180 SN BK BX
GTIN (EAN)	4032248807574
Förp.	50 items
Produktparametrar	IEC: 630 V / 29 A / 0.2 - 4 mm² UL: 600 V / 20 A / AWG 20 - AWG 12
Förpackning	Box

Mått och vikter

Djup	23,3 mm
Byggdjup (tum)	0,917 inch
Höjd	18,3 mm
Bygghöjd (tum)	0,72 inch
Bredd	67,86 mm
Byggbredd (tum)	2,672 inch
Nettovikt	17,88 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Systemvärden

Produktfamilj	OMNIMATE Power – serie BL/SL 7.62HP
Anslutningstyp	Fältanslutning
Ledaranslutningsteknik	Klämbygelanslutning
Delning i mm (P)	7,62 mm
Delning i tum (P)	0,3 "
Ledarutgångsriktning	180°
Antal poler	9
L1 i mm	60,96 mm
L1 i tum	2,4 "
Antal rader	1
Polradstal	1
Märkarea	2,5 mm²
Beröringsskydd enligt DIN VDE 57	fingersäker
Beröringsskydd enligt DIN VDE 0470	IP 20
Skyddsklass	IP20
Genomgångsmotstånd (6)	5,00 mΩ
Koderbar	Ja
Avisoleringslängd	7 mm
Åtdragningsmoment, min.	0,4 Nm
Åtdragningsmoment, max.	0,5 Nm
Klämskruv	M 2,5
Skruvmejselklinga	0,6 x 3,5
Skruvmejselklinga Norm	DIN 5264
Stickcykler	25
Max. instickskraft/pol	9,5 N
Max. dragkraft/pol	8,5 N

Materialdata

Isoleringsmaterial	PBT
Färgkod	svart
Färgtabell (jämförbar)	RAL 9011
Isoleringsmaterialgrupp	IIIa
CTI (Comparative Tracking Index)	≥ 200
Isolationshållfasthet	≥ 10⁸ Ω
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	förtennad
Skiktstruktur för stiftkontakten	4...8 µm Sn varmförtent
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	100 °C
Temperaturområde Montage, min.	−25 °C
Temperaturområde Montage, max.	100 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,08 mm²
Anslutningsområde, max.	4 mm²
Ledardiameter, AWG, min.	AWG 28
Ledardiameter, AWG, max	AWG 12
entrådig, min. H05(07) V-U	0,2 mm²
entrådig, max. H05(07) V-U	4 mm²
fintrådig, min. H05(07) V-K	0,2 mm²
fintrådig, max. H05(07) V-K	4 mm²
med AEH med krage DIN 46 228/4, min.	0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.	2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.	0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.	2,5 mm²
Passtift enligt EN 60999 a x b; ø	2,8 mm x 2,4 mm
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 0,25 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9025760000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,34 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9025770000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,5 mm² kabelsko: Avisoleringslängd: nominell: 6 mm Rekommenderad ändhylsa: 0282600000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,75 mm² kabelsko: Avisoleringslängd: nominell: 6 mm Rekommenderad ändhylsa: 0282700000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1 mm² kabelsko: Avisoleringslängd: nominell: 6 mm Rekommenderad ändhylsa: 0372600000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1,5 mm² kabelsko: Avisoleringslängd: nominell: 7 mm Rekommenderad ändhylsa: 0372700000 Ledarens anslutningsarea: Typ: fintrådig nominell: 2,5 mm² kabelsko: Avisoleringslängd: nominell: 7 mm Rekommenderad ändhylsa: 0373000000
Referenstext	Ytterdiametern på plastkragen ska inte vara större än rastret (P) Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	29 A
Märkström, max. antal poler (Tu=20°C)	26,5 A
Märkström, min. antal poler (Tu=40°C)	25 A
Märkström, max. antal poler (Tu=40°C)	23 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	500 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	6 kV
Korttidströmhållfasthet	3 x 1s mit 180 A
Krypsträcka, min.	11,3 mm
Luftsträcka, min.	9,8 mm

Märkdata enligt CSA

Märkspänning (användargrupp B / CSA)	600 V
Märkspänning (användargrupp C / CSA)	600 V
Märkspänning (användargrupp D / CSA)	600 V
Märkström (användargrupp B / CSA)	20 A
Märkström (användargrupp C / CSA)	20 A
Märkström (användargrupp D / CSA)	5 A
Ledardiameter AWG, min.	AWG 20
Ledardiameter AWG, max.	AWG 12

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	600 V
Märkspänning (användargrupp C / UL 1059)	600 V
Märkspänning (användargrupp D / UL 1059)	600 V
Märkström (användargrupp B / UL 1059)	20 A
Märkström (användargrupp C / UL 1059)	20 A
Märkström (användargrupp D / UL 1059)	5 A
Ledardiameter AWG, min.	AWG 20
Ledardiameter AWG, max.	AWG 12
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Box
VPE-längd	161 mm
VPE-bredd	137 mm
VPE-höjd	84 mm

Typprovningar

Test: Hållfasthet för märkningar	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Test: ursprungsmärkning, typmärkning, raster, typ av material, datum och tid Utvärdering: tillgänglig Test: hållbarhet Utvärdering: godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Test: ursprungsmärkning Utvärdering: tillgänglig Test: hållbarhet Utvärdering: godkänd
Test: Klämbar area	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02 Typ av ledare: Typ av ledare och för ledararea: massiv 0,5 mm² Typ av ledare och för ledararea: flertrådig 0,5 mm² Typ av ledare och för ledararea: massiv 2,5 mm² Typ av ledare och för ledararea: flertrådig 2,5 mm² Typ av ledare och för ledararea: AWG 20/1 Typ av ledare och för ledararea: AWG 20/19 Typ av ledare och för ledararea: AWG 12/1 Typ av ledare och för ledararea: AWG 12/19 Utvärdering: tillgänglig
Test beträffande ledare som skadats och lossnat oavsiktligt	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 28/1 Typ av ledare och för ledararea: AWG 28/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: H05V-U0.5 Typ av ledare och för ledararea: H05V-K0.5 Utvärdering: godkänd Krav: 0,7 kg Typ av ledare: Typ av ledare och för ledararea: AWG 14/1 Typ av ledare och för ledararea: AWG 14/19 Typ av ledare och för ledararea: H07V-K4.0 Utvärdering: godkänd Krav: 0,9 kg Typ av ledare: Typ av ledare och för ledararea: H07V-U4.0 Typ av ledare och för ledararea: H07V-K4.0 Utvärdering: godkänd
Frånslagstest	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 28/1 Typ av ledare och för ledararea: AWG 28/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: H05V-U0.5 Typ av ledare och för ledararea: H05V-K0.5 Utvärdering: godkänd Krav: 0,7 kg Typ av ledare: Typ av ledare och för ledararea: AWG 14/1 Typ av ledare och för ledararea: AWG 14/19 Typ av ledare och för ledararea: H07V-K4.0 Utvärdering: godkänd Krav: 0,9 kg Typ av ledare: Typ av ledare och för ledararea: H07V-U4.0 Typ av ledare och för ledararea: H07V-K4.0 Utvärdering: godkänd

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52385)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1059620000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1059620000)
Meddelande om produktändring	[20220627 Change OMNIMATE® Power BLZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_263707) [20220627 Technische Änderung OMNIMATE® Power BLZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_263708)
Användardokumentation	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78425)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Klassificeringar

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Godkännanden

Godkännanden	![CURUS](/picture/CURUS.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E60693
