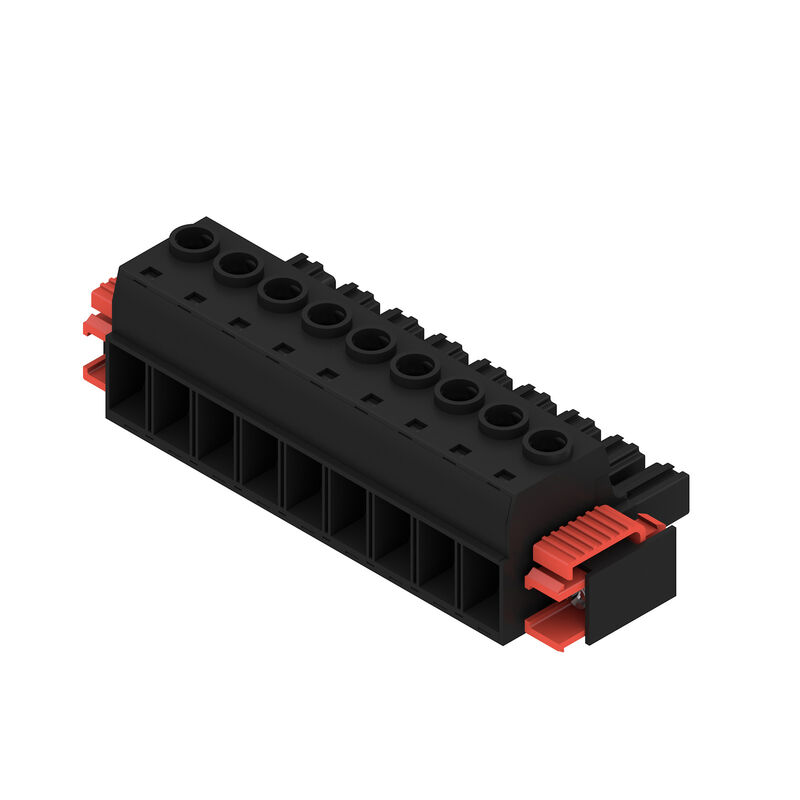

BUZ 10.16HP/09/180SF AG BK BX — Produktillustration

Ladda ner datablad Använda produkter

BUZ 10.16HP/09/180SF AG BK BX

Kretskortsstickanslutning, Hylsstickpropp, 10.16 mm, Antal poler: 9, 180°, Klämbygelanslutning, Anslutningsområde, max. : 16 mm², Box

Produkt-ID 1924780000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsstickanslutning, Hylsstickpropp, 10.16 mm, Antal poler: 9, 180°, Klämbygelanslutning, Anslutningsområde, max. : 16 mm², Box
Art.nr.	1924780000
Typ	BUZ 10.16HP/09/180SF AG BK BX
GTIN (EAN)	4032248564934
Förp.	8 items
Produktparametrar	IEC: 1000 V / 78.3 A / 0.2 - 16 mm² UL: 600 V / 60 A / AWG 22 - AWG 4
Förpackning	Box

Mått och vikter

Nettovikt

110,7 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Systemvärden

Produktfamilj	OMNIMATE Power – serie BU/SU 10.16HP
Anslutningstyp	Fältanslutning
Ledaranslutningsteknik	Klämbygelanslutning
Delning i mm (P)	10,16 mm
Delning i tum (P)	0,4 "
Ledarutgångsriktning	180°
Antal poler	9
L1 i mm	81,28 mm
L1 i tum	3,2 "
Antal rader	1
Polradstal	1
Märkarea	16 mm²
Beröringsskydd enligt DIN VDE 57	fingersäker
Beröringsskydd enligt DIN VDE 0470	IP 20
Genomgångsmotstånd (6)	4,50 mΩ
Koderbar	Ja
Avisoleringslängd	12 mm
Åtdragningsmoment för skruvfläns, min.	0,3 Nm
Åtdragningsmoment för skruvfläns, max.	0,4 Nm
Åtdragningsmoment, min.	1,2 Nm
Åtdragningsmoment, max.	2 Nm
Klämskruv	M 4
Skruvmejselklinga	1,0 x 5,5
Skruvmejselklinga Norm	DIN 5264 ISO 8764/2-PZ
Stickcykler	25
Max. instickskraft/pol	15,5 N
Max. dragkraft/pol	14,5 N

Materialdata

Isoleringsmaterial	PA GF
Färgkod	svart
Färgtabell (jämförbar)	RAL 9011
Isoleringsmaterialgrupp	I
CTI (Comparative Tracking Index)	≥ 600
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	försilvrad
Skiktstruktur för stiftkontakten	≥ 3 µm Ag
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	130 °C
Temperaturområde Montage, min.	−25 °C
Temperaturområde Montage, max.	130 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,2 mm²
Anslutningsområde, max.	16 mm²
Ledardiameter, AWG, min.	AWG 22
Ledardiameter, AWG, max	AWG 4
entrådig, min. H05(07) V-U	0,2 mm²
entrådig, max. H05(07) V-U	16 mm²
Flertrådig, min. H07 V-R	6 mm²
flertrådig, max. H07V-R	16 mm²
fintrådig, min. H05(07) V-K	0,5 mm²
fintrådig, max. H05(07) V-K	16 mm²
med AEH med krage DIN 46 228/4, min.	0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.	16 mm²
med ändhylsa, DIN 46228 pt 1, min.	0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.	16 mm²
Passtift enligt EN 60999 a x b; ø	5.3mm (B6)
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 0,5 mm² kabelsko: Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 1076980000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1 mm² kabelsko: Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 9025930000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1,5 mm² kabelsko: Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 9019140000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9004060000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,75 mm² kabelsko: Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9025910000 Ledarens anslutningsarea: Typ: fintrådig nominell: 2,5 mm² kabelsko: Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9019170000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0186100000 Ledarens anslutningsarea: Typ: fintrådig nominell: 4 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0244100000 Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9019200000 Ledarens anslutningsarea: Typ: fintrådig nominell: 6 mm² kabelsko: Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 0533500000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0191900000 Ledarens anslutningsarea: Typ: fintrådig nominell: 10 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0282900000 Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 0534200000 Ledarens anslutningsarea: Typ: fintrådig nominell: 16 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0492500000 Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 0565900000
Referenstext	Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	78,3 A
Märkström, max. antal poler (Tu=20°C)	67,9 A
Märkström, min. antal poler (Tu=40°C)	70,6 A
Märkström, max. antal poler (Tu=40°C)	61,3 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	1 000 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	8 kV
Korttidströmhållfasthet	3 x 1s mit 1000 A
Krypsträcka, min.	15,1 mm
Luftsträcka, min.	15,1 mm

Märkdata enligt CSA

Institut (CSA)	CSA
Certifikat nr. (CSA)	200039-1842490
Märkspänning (användargrupp B / CSA)	600 V
Märkspänning (användargrupp C / CSA)	600 V
Märkspänning (användargrupp D / CSA)	600 V
Märkström (användargrupp B / CSA)	60 A
Märkström (användargrupp C / CSA)	60 A
Märkström (användargrupp D / CSA)	5 A
Ledardiameter AWG, min.	AWG 22
Ledardiameter AWG, max.	AWG 4
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	600 V
Märkspänning (användargrupp C / UL 1059)	600 V
Märkspänning (användargrupp D / UL 1059)	600 V
Märkström (användargrupp B / UL 1059)	60 A
Märkström (användargrupp C / UL 1059)	60 A
Märkström (användargrupp D / UL 1059)	5 A
Ledardiameter AWG, min.	AWG 22
Ledardiameter AWG, max.	AWG 4
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Box
VPE-längd	353 mm
VPE-bredd	136 mm
VPE-höjd	49 mm

Typprovningar

Test: Hållfasthet för märkningar	Standard: med mönster från DIN EN 61984 avsnitt 7.3.2 / 04.02 DIN EN 60068-2-70 / 07.96 Test: ursprungsmärkning, typmärkning, raster, godkännande märkning cULus, typ av material, hållbarhet Utvärdering: tillgänglig
Test: Klämbar area	Standard: DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.99 Typ av ledare: Typ av ledare och för ledararea: massiv 0,5 mm² Typ av ledare och för ledararea: flertrådig 0,5 mm² Typ av ledare och för ledararea: massiv 16 mm² Typ av ledare och för ledararea: flertrådig 16 mm² Typ av ledare och för ledararea: AWG 22/1 Typ av ledare och för ledararea: AWG 22/19 Typ av ledare och för ledararea: AWG 6/1 Typ av ledare och för ledararea: AWG 6/19 Utvärdering: godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt	Standard: DIN EN 60999-1 avsnitt 9.4 / 12.00 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: massiv 0,2 mm² Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: flertrådig 0,5 mm² Typ av ledare och för ledararea: AWG 22/1 Typ av ledare och för ledararea: AWG 22/19 Utvärdering: godkänd Krav: 2,9 kg Typ av ledare: Typ av ledare och för ledararea: massiv 16 mm² Typ av ledare och för ledararea: flertrådig 16 mm² Typ av ledare och för ledararea: AWG 6/7 Utvärdering: godkänd
Frånslagstest	Standard: DIN EN 60999-1 avsnitt 9.5 / 12.00 Krav: ≥10 N Typ av ledare: Typ av ledare och för ledararea: massiv 0,2 mm² Utvärdering: godkänd Krav: ≥15 N Typ av ledare: Typ av ledare och för ledararea: AWG 22/1 Typ av ledare och för ledararea: AWG 22/19 Utvärdering: godkänd Krav: ≥20 N Typ av ledare: Typ av ledare och för ledararea: H05V-K0.5 Utvärdering: godkänd Krav: ≥100 N Typ av ledare: Typ av ledare och för ledararea: H07V-U16 Typ av ledare och för ledararea: H07V-K16 Typ av ledare och för ledararea: AWG 6/7 Utvärdering: godkänd

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64909)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1924780000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1924780000)
Meddelande om produktändring	[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162)
Användardokumentation	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78428)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Klassificeringar

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Godkännanden

Godkännanden	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E60693
