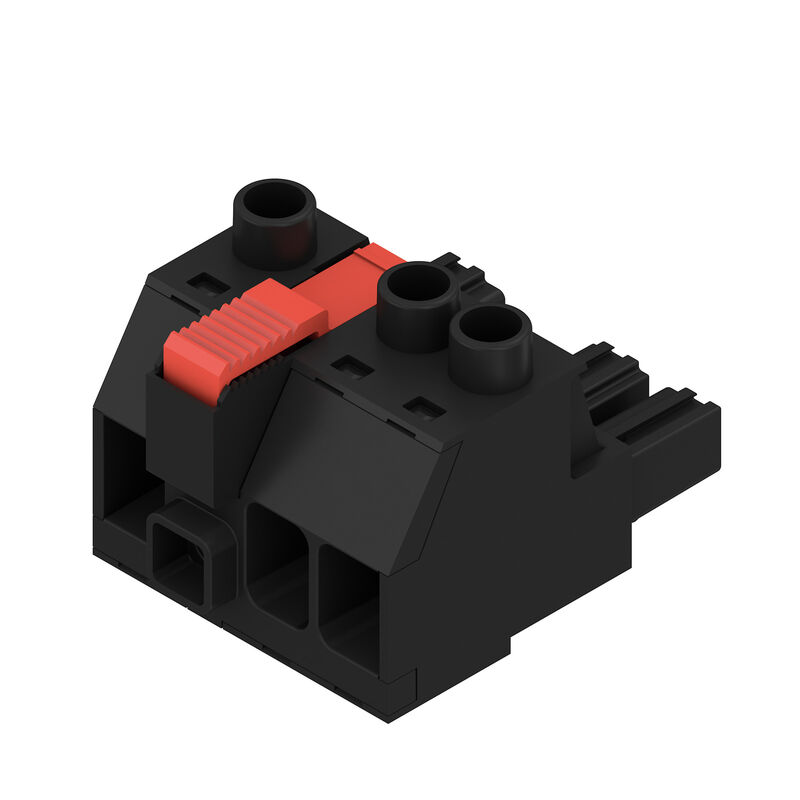

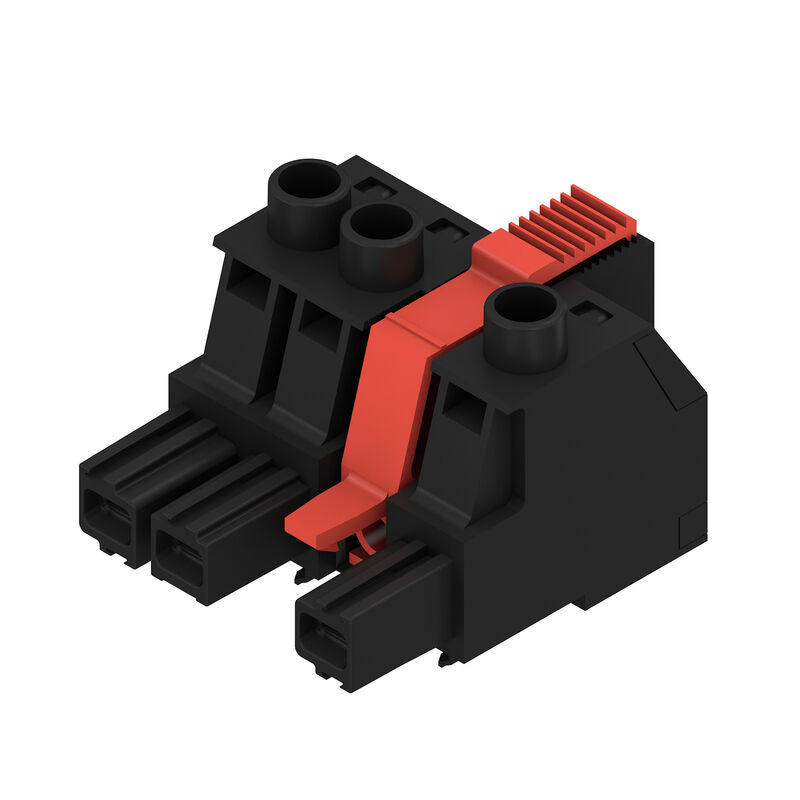

BUZ 10.16IT/03/180MF2 AG BK BX — Produktillustration

Avbildning liknande

Ladda ner datablad

BUZ 10.16IT/03/180MF2 AG BK BX

Kretskortsstickanslutning, Hylsstickpropp, 10.16 mm, Antal poler: 3, 180°, Klämbygelanslutning, Anslutningsområde, max. : 16 mm², Box

Produkt-ID 1156610000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsstickanslutning, Hylsstickpropp, 10.16 mm, Antal poler: 3, 180°, Klämbygelanslutning, Anslutningsområde, max. : 16 mm², Box
Art.nr.	1156610000
Typ	BUZ 10.16IT/03/180MF2 AG BK BX
GTIN (EAN)	4032248943586
Förp.	21 items
Produktparametrar	IEC: 1000 V / 78.3 A / 0.2 - 16 mm² UL: 600 V / 60 A / AWG 22 - AWG 4
Förpackning	Box

Mått och vikter

Djup	52,3 mm
Byggdjup (tum)	2,059 inch
Höjd	36 mm
Bygghöjd (tum)	1,417 inch
Bredd	41,74 mm
Byggbredd (tum)	1,643 inch
Nettovikt	44,256 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Systemvärden

Produktfamilj	OMNIMATE Power – serie BU/SU 10.16IT
Anslutningstyp	Fältanslutning
Ledaranslutningsteknik	Klämbygelanslutning
Delning i mm (P)	10,16 mm
Delning i tum (P)	0,4 "
Ledarutgångsriktning	180°
Antal poler	3
L1 i mm	30,48 mm
L1 i tum	1,2 "
Antal rader	1
Polradstal	1
Märkarea	16 mm²
Beröringsskydd enligt DIN VDE 57	fingersäker
Beröringsskydd enligt DIN VDE 0470	IP 20
Genomgångsmotstånd (6)	4,50 mΩ
Koderbar	Ja
Avisoleringslängd	12 mm
Åtdragningsmoment, min.	1,2 Nm
Åtdragningsmoment, max.	2 Nm
Klämskruv	M 4
Skruvmejselklinga	1,0 x 5,5
Skruvmejselklinga Norm	DIN 5264 ISO 8764/2-PZ
Stickcykler	25
Max. instickskraft/pol	14,5 N
Max. dragkraft/pol	14,5 N

Materialdata

Isoleringsmaterial	PA GF
Färgkod	svart
Färgtabell (jämförbar)	RAL 9011
Isoleringsmaterialgrupp	I
CTI (Comparative Tracking Index)	≥ 600
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	försilvrad
Skiktstruktur för stiftkontakten	≥ 3 µm Ag
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	130 °C
Temperaturområde Montage, min.	−25 °C
Temperaturområde Montage, max.	130 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,2 mm²
Anslutningsområde, max.	16 mm²
Ledardiameter, AWG, min.	AWG 22
Ledardiameter, AWG, max	AWG 4
entrådig, min. H05(07) V-U	0,2 mm²
entrådig, max. H05(07) V-U	16 mm²
Flertrådig, min. H07 V-R	6 mm²
flertrådig, max. H07V-R	16 mm²
fintrådig, min. H05(07) V-K	0,5 mm²
fintrådig, max. H05(07) V-K	16 mm²
med AEH med krage DIN 46 228/4, min.	0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.	16 mm²
med ändhylsa, DIN 46228 pt 1, min.	0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.	16 mm²
Passtift enligt EN 60999 a x b; ø	5.3mm (B6)
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 0,5 mm² kabelsko: Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 1076980000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1 mm² kabelsko: Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 9025930000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1,5 mm² kabelsko: Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 9019140000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9004060000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,75 mm² kabelsko: Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9025910000 Ledarens anslutningsarea: Typ: fintrådig nominell: 2,5 mm² kabelsko: Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9019170000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0186100000 Ledarens anslutningsarea: Typ: fintrådig nominell: 4 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0244100000 Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9019200000 Ledarens anslutningsarea: Typ: fintrådig nominell: 6 mm² kabelsko: Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 0533500000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0191900000 Ledarens anslutningsarea: Typ: fintrådig nominell: 10 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0282900000 Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 0534200000 Ledarens anslutningsarea: Typ: fintrådig nominell: 16 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0492500000 Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 0565900000
Referenstext	Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	78,3 A
Märkström, max. antal poler (Tu=20°C)	67,9 A
Märkström, min. antal poler (Tu=40°C)	70,6 A
Märkström, max. antal poler (Tu=40°C)	61,3 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	1 000 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	8 kV
Korttidströmhållfasthet	3 x 1s mit 1000 A
Krypsträcka, min.	15,1 mm
Luftsträcka, min.	15,1 mm

Märkdata enligt CSA

Institut (CSA)	CSA
Certifikat nr. (CSA)	200039-1121690
Märkspänning (användargrupp B / CSA)	600 V
Märkspänning (användargrupp C / CSA)	600 V
Märkspänning (användargrupp D / CSA)	600 V
Märkström (användargrupp B / CSA)	60 A
Märkström (användargrupp C / CSA)	60 A
Märkström (användargrupp D / CSA)	5 A
Ledardiameter AWG, min.	AWG 22
Ledardiameter AWG, max.	AWG 4
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	600 V
Märkspänning (användargrupp C / UL 1059)	600 V
Märkspänning (användargrupp D / UL 1059)	600 V
Märkström (användargrupp B / UL 1059)	60 A
Märkström (användargrupp C / UL 1059)	60 A
Märkström (användargrupp D / UL 1059)	5 A
Ledardiameter AWG, min.	AWG 22
Ledardiameter AWG, max.	AWG 4
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Box
VPE-längd	352 mm
VPE-bredd	136 mm
VPE-höjd	61 mm

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1

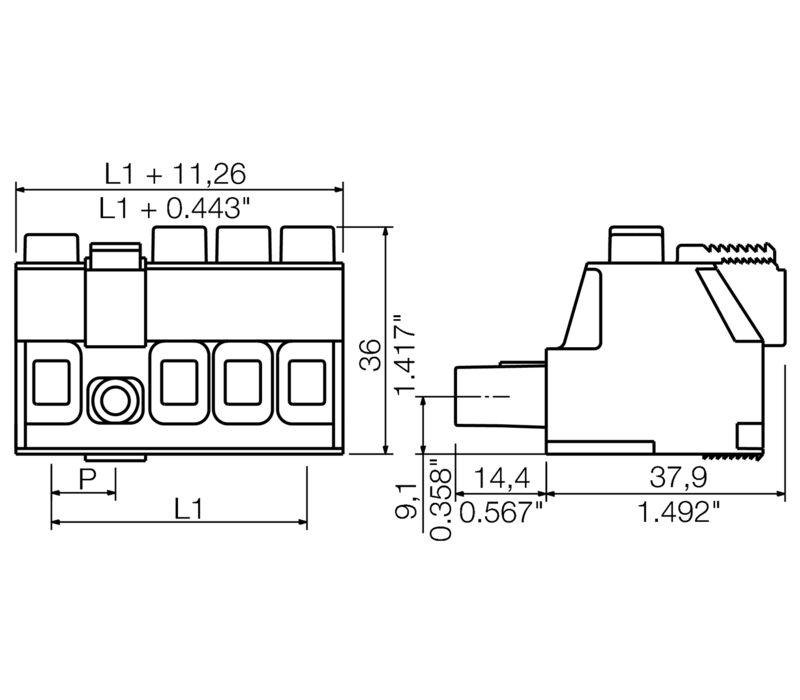

• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
