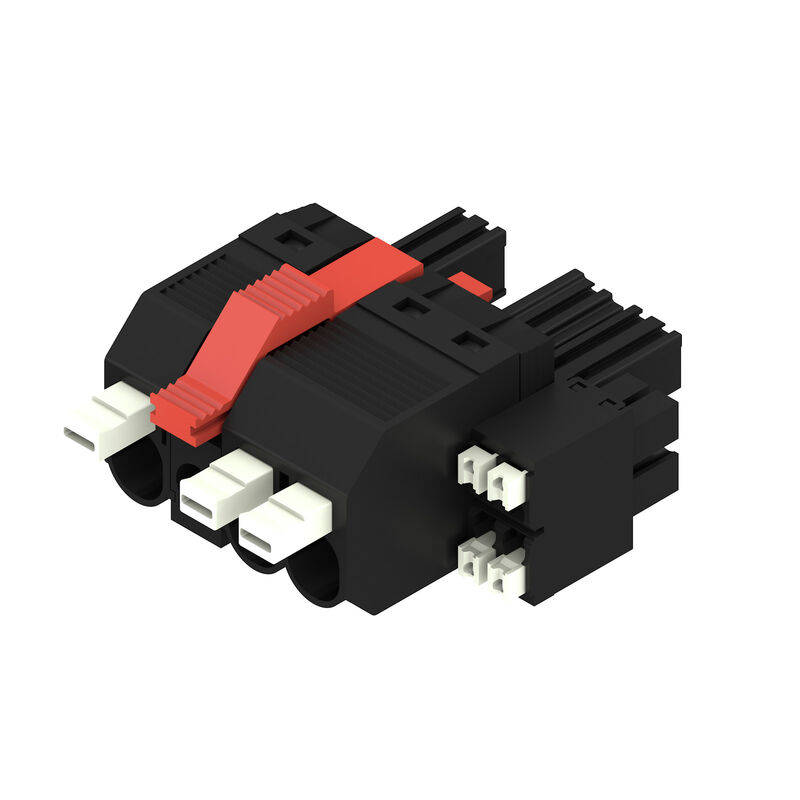

BVFL 7.62HP/03/180MF2 BCF/04R SN BK BX
Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 3, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 6 mm², Box
Produkt-ID
2628720000
Egenskaper
| Utförande | Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 3, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 6 mm², Box |
| Art.nr. | 2628720000 |
| Typ | BVFL 7.62HP/03/180MF2 BCF/04R SN BK BX |
| GTIN (EAN) | 4050118632736 |
| Förp. | 48 items |
| Produktparametrar |
IEC: 1000 V / 38 A / 0.5 - 6 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Förpackning | Box |
| Nettovikt | 22,503 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Power – serie BV/SV 7.62HP |
| Anslutningstyp | Fältanslutning |
| Ledaranslutningsteknik | PUSH IN med manöverknapp |
| Delning i mm (P) | 7,62 mm |
| Delning i tum (P) | 0,3 " |
| Ledarutgångsriktning | 180° |
| Antal poler | 3 |
| L1 i mm | 22,86 mm |
| L1 i tum | 0,9 " |
| L2 i mm | 3,81 mm |
| L2 i tum | 0,15 " |
| Antal rader | 1 |
| Polradstal | 1 |
| Märkarea | 6 mm² |
| Beröringsskydd enligt DIN VDE 57 | fingersäker |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Genomgångsmotstånd (6) | 4,50 mΩ |
| Koderbar | Ja |
| Avisoleringslängd | 12 mm |
| Skruvmejselklinga | 0,6 x 3,5 |
| Stickcykler | 25 |
| Isoleringsmaterial | PA GF |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | II |
| CTI (Comparative Tracking Index) | ≥ 500 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Skiktstruktur för stiftkontakten | 6...8 µm Sn glansig |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 125 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 125 °C |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 6 mm² |
| entrådig, min. H05(07) V-U | 0,5 mm² |
| entrådig, max. H05(07) V-U | 6 mm² |
| fintrådig, min. H05(07) V-K | 0,5 mm² |
| fintrådig, max. H05(07) V-K | 6 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,5 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 6 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,5 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 6 mm² |
| Anslutningsbar ledare |
|
| Referenstext |
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen. |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 38 A |
| Märkström, max. antal poler (Tu=20°C) | 38 A |
| Märkström, min. antal poler (Tu=40°C) | 34 A |
| Märkström, max. antal poler (Tu=40°C) | 34 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 1 000 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 800 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 6 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 8 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 8 kV |
| Korttidströmhållfasthet | 3 x 1s mit 420 A |
| Krypsträcka, min. | 12,7 mm |
| Luftsträcka, min. | 10,4 mm |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 600 V |
| Märkspänning (användargrupp C / UL 1059) | 600 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkström (användargrupp B / UL 1059) | 35 A |
| Märkström (användargrupp C / UL 1059) | 35 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Ledardiameter AWG, min. | AWG 24 |
| Ledardiameter AWG, max. | AWG 8 |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 338 mm |
| VPE-bredd | 130 mm |
| VPE-höjd | 54 mm |
| Delning i mm (Signal) | 3.81 mm |
| Delning i tum (Signal) | 0.15 inch |
| Antal poler (Signal) | 4 |
| L2 i mm | 3,81 mm |
| L2 i tum | 0,15 " |
| Antal rader (Signal) | 2 |
| Kontaktmaterial (Signal) | CuMg |
| Kontaktyta (Signal) | förtennad |
| Skiktstruktur för stiftkontakten (signal) | 1-3 µ Ni / 4-8 µ Sn |
| Märkspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal) | 400 V |
| Märkspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal) | 320 V |
| Märkspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal) | 200 V |
| Märkstötspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal) | 4 kV |
| Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal) | 4 kV |
| Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal) | 4 kV |
| Kortvarigt motstånd strömbeständighet (Signal) | 3 x 1s mit 80 A |
| Märkspänning (användargrupp B / CSA) (Signal) | 300 V |
| Märkspänning (användargrupp C / CSA) (Signal) | 50 V |
| Märkspänning (användargrupp D / CSA) (Signal) | 300 V |
| Märkström (användargrupp B / CSA) (Signal) | 9 A |
| Märkström (användargrupp C / CSA) (Signal) | 9 A |
| Märkström (användargrupp D / CSA) (Signal) | 9 A |
| Ledaranslutningsarea AWG (Signal) | AWG 24...AWG 16 |
| Märkspänning (användargrupp B / UL 1059) (Signal) | 300 V |
| Märkspänning (användargrupp C / UL 1059) (Signal) | 50 V |
| Märkspänning (användargrupp D / UL 1059) (Signal) | 300 V |
| Märkström (användargrupp B / UL 1059) (Signal) | 5 A |
| Märkström (användargrupp C / UL 1059) (Signal) | 5 A |
| Märkström (användargrupp D / UL 1059) (Signal) | 5 A |
| Anslutningsarea (Signal) | AWG 26...AWG 16 |
| Anslutningsområde, anslutningsdimension (Effekt) | 0.5...10 mm² |
| Anslutningsområde, anslutningsdimension (signal) | 0.2...1.5 mm² |
| Anslutningsarea (Effekt) | AWG 24...AWG 8 |
| Anslutningsarea AWG (Signal) | AWG 26...AWG 16 |
| massiv, H05(07) V-U | 0.5...10 mm² |
| massiv, H05(07) V-U (Signal) | 0.14...1.5 mm² |
| fintrådig, H05(07) V-K | 0.5...6 mm² |
| fintrådig, H05(07) V-K (Signal) | 0.14...1.5 mm² |
| med ändhylsa med krage, (Effekt) | 0.5...6 mm² |
| med ändhylsa med krage, DIN 46 228/4 (Signal) | 0.25...1.5 mm² |
| med ändhylsa enligt DIN 46 228/1 (Effekt) | 0.5...6 mm² |
| med ändhylsa enligt DIN 46 228/1 (Signal) | 0.25...1.5 mm² |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Tekniska data avser effektkontakterna • Tekniska data för signalkontakter: 50 V/5 A, avisoleringslängd 8 mm • Ytterligare varianter vid förfrågan • Märkström relaterad till märkarea och min. antal poler. • AEH med plastkrage enligt DIN 46228/4 • AEH utan plastkrage enligt DIN 46228/1 • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Ytterligare polkombinationer efter förfrågan • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_307936) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2628720000) |
| Meddelande om produktändring |
[EN - Change of isolation material](https://mdcop.weidmueller.com/mediadelivery/asset/900_90826)
[DE - Werkstoffänderung Pusher](https://mdcop.weidmueller.com/mediadelivery/asset/900_90827) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Användardokumentation |
[Operating Instruction BVFL hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73886)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78403) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| ECLASS 14.0 | 27-46-03-02 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
