Egenskaper

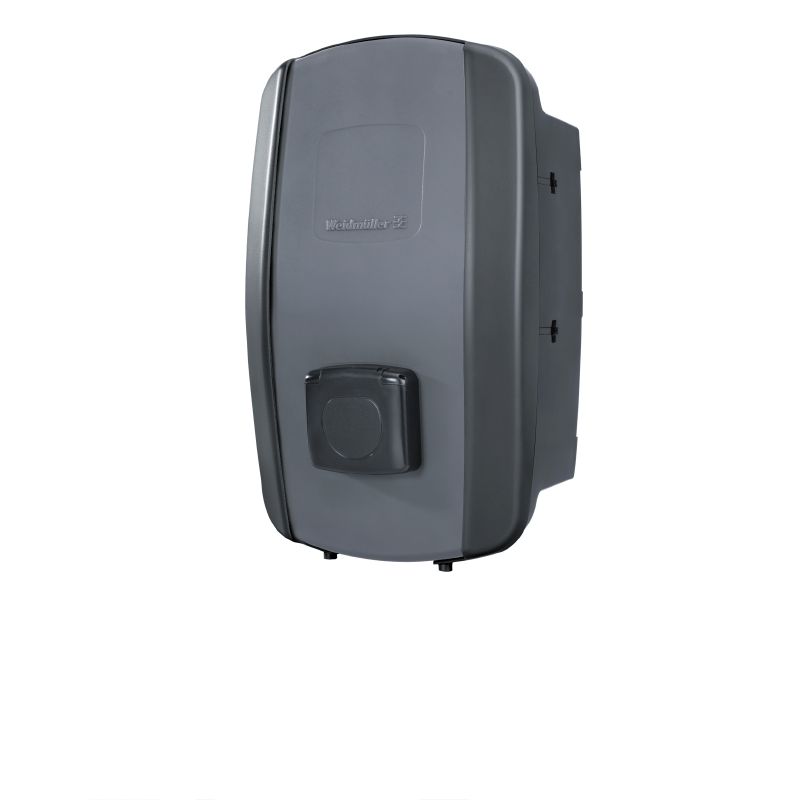

| Artikelbeteckning | Wallbox, max. laddningskapacitet på 11 kW vid 3-fas (400 V) nätanslutning, max. ström 16 A, Mäthylsutgång typ 2, Mobilapp, RFID/NFC |
| Art.nr. | 2875220000 |
| Typ | CH-W-S-A11-S-V |
| GTIN (EAN) | 4064675650782 |
| Förp. | 1 items |
| Djup | 167 mm |
| Byggdjup (tum) | 6,575 inch |
| Höjd | 439 mm |
| Bygghöjd (tum) | 17,283 inch |
| Bredd | 273 mm |
| Byggbredd (tum) | 10,748 inch |
| Nettovikt | 4 300 g |
| Lagertemperatur | -40 °C...70 °C |
| Drifttemperatur | -30 °C...50 °C |
| Fuktighet | 5–95 % rel. fuktighet |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | d677010f-3c13-4196-b022-f62e8f2ef6a2 |
| Typ av kommunikation med fordon |
Styrningspilot (CP)
Närhetspilot / Plug Present (PP) |
| Skyddsklass | IP54 |
| Driftstemperatur, max | 50 °C |
| Driftstemperatur, min. | −30 °C |
| Lagertemperatur, max. | 70 °C |
| Lagertemperatur, min. | −40 °C |
| relativ fuktighet vid lagring, max | 95 % |
| Effektbeskrivning |
|
| Prestandaspecifikation | max. laddningskapacitet på 11 kW vid 3-fas (400 V) nätanslutning, max. ström 16 A |
| Anslutningssystem | Mäthylsutgång typ 2 |
| Typ av kommunikation med fordon |
Styrningspilot (CP)
Närhetspilot / Plug Present (PP) |
| Laddningsläge | Modus 3 |
| Skyddsklass | I |
| Överspänningskategori | III |
| Nedsmutsningsgrad | 3 |
| Avgiftsdata kan exporteras | Ja |
| Möjligt uttag av solcellsöverskott | Ja |
| Skyddsklass | IP54 |
| Typ av statusindikering | RGB LED |
| Visning av laddstatus integrerad | Ja |
| Svetsavkänning | Ja |
| Avstängning vid fel | Ja |
| Avstängningsmetod vid fel | Allpolig |
| DC – detektering av restström integrerad | Ja |
| DC – restström | 6 mA |
| Typ av integrerad detektering av restström som ska finnas i installationen | RCD typ A |
| Användarautentisering | Ja |
| Mobilapp tillgänglig | Ja |
| Typ av användarautentisering |
Mobilapp
RFID/NFC |
| Energimätning integrerad | Ja |
| Lasthantering integrerad | Ja |
| Lasthanteringstyp | statisk |
| Kommunikation integrerad | Ja |
| Protokoll som stöds |
Modbus RTU
Modbus TCP OCPP 1.6 (J) |
| Med kommunikationsgränssnitt | Ja |
| WiFi-frekvens | 2,4 GHz |
| WiFi-standard | 802.11 b/g/n |
| Bluetooth-modul | Bluetooth låg energi |
| Ethernet-portar | 2 |
| Digitalingångar | 5 (12 V / 6 mA) |
| Digitalutgångar | 1 (12 V / 100 mA) |
| Typ av protokoll av seriellt gränssnitt | RS485 |
| Montering |
Väggmontering
Ställmontering |
| Ingår i leverans |
Borrmall
Anvisningar 5 RFID-transponder Fästskruvar Monteringspluggar övertäckning |
| Höjdområde för drift | ≤ 3000 m |
| Kapslingsmaterial | PC |
| Skyddsklass | IP54 |
| Färgkod |
svart
antracit grå |
| Slagtålighet | IK10 enligt IEC 62262 |
| Godkännanden |
IEC 61851-1
IEC 61851-21-2 EN 62368-1 EN 55011 IEC 62196-1 IEC 62196-2 EN 50620 EN 301 489-1 EN 301 908-1 EN 301 511 EN 300 328 EN 300 330 v.2.1.1 |
| Ledardiameter, max. | 16 mm² |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CE declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_293663)
[Warranty Weidmüller e-mobility products](https://mdcop.weidmueller.com/mediadelivery/asset/900_311435) [Gewährleistung Weidmüller e-mobility Produkte](https://mdcop.weidmueller.com/mediadelivery/asset/900_311436) [Self declaration test certificates AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311494) [Selbsterklärung Testzertifikate AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311495) |
| Teknikuppgifter Data |
[Installationsvideo AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_269640)
[Installation Video AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_274236) [AC SMART Modbus registers](https://mdcop.weidmueller.com/mediadelivery/asset/900_293656) [Application notes -- Use of an external Modbus TCP/RTU tag list (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301824) [Application notes -- PV-surplus charging AC SMART (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301825) [Application notes -- Integration of the AC SMART into an external load management (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301826) [3D Model](https://mdcop.weidmueller.com/mediadelivery/asset/900_313537) |
| Programvara |
[Firmware -- Current Bluetooth Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293013)
[Firmware -- Current Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293014) [Firmware -- Current WiFi Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293015) [Firmware -- Archive Firmware files AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293016) [Firmware -- Release notes Current firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293638) [Firmware -- Combined Firmware Package AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_314433) |
| Teknisk dokumentation | [Abnahmeprotokoll AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_278407) |
| Upphandlingsspecifikation |
[Ausschreibungstext](https://mdcop.weidmueller.com/mediadelivery/asset/900_290343)
[Tender text](https://mdcop.weidmueller.com/mediadelivery/asset/900_290357) |
| Användardokumentation |
[Broschüre Wallbox AC SMART, AC Ladekabel, Basiskomponenten](https://mdcop.weidmueller.com/mediadelivery/asset/900_269720)
[Brochure EV charging box AC SMART, AC charging cables, Basic components](https://mdcop.weidmueller.com/mediadelivery/asset/900_269721) [MANUAL_AC SMART (SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304027) [MANUAL_AC SMART (CS)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304028) [MANUAL_AC SMART (HU)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304165) [Instructionsheet_AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_281463) [MANUAL_AC SMART (DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304020) [MANUAL_AC SMART (EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304021) [MANUAL_AC SMART (FR)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304022) [MANUAL_AC SMART (IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304023) [MANUAL_AC SMART (ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304024) [MANUAL_AC SMART (NL)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304025) [MANUAL_AC SMART (NO)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304026) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002883 |
| ETIM 7.0 | EC002883 |
| ETIM 8.0 | EC002883 |
| ETIM 9.0 | EC002883 |
| ECLASS 9.0 | 27-14-47-01 |
| ECLASS 9.1 | 27-14-47-01 |
| ECLASS 10.0 | 27-14-47-01 |
| ECLASS 11.0 | 27-14-47-01 |
| ECLASS 12.0 | 27-14-47-01 |
| ECLASS 13.0 | 27-14-47-01 |
| Godkännanden |  |
