Egenskaper

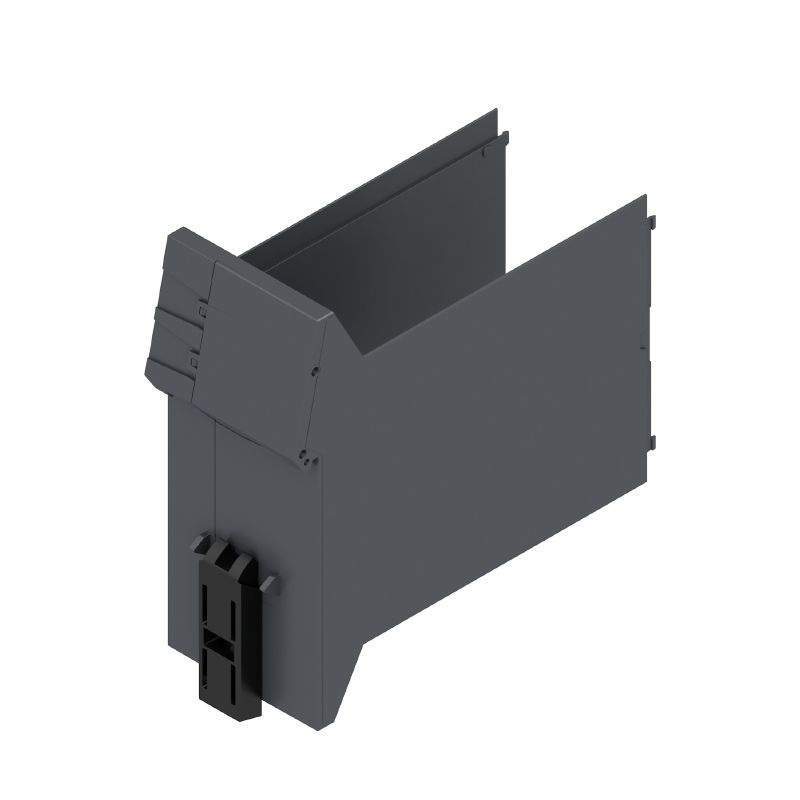

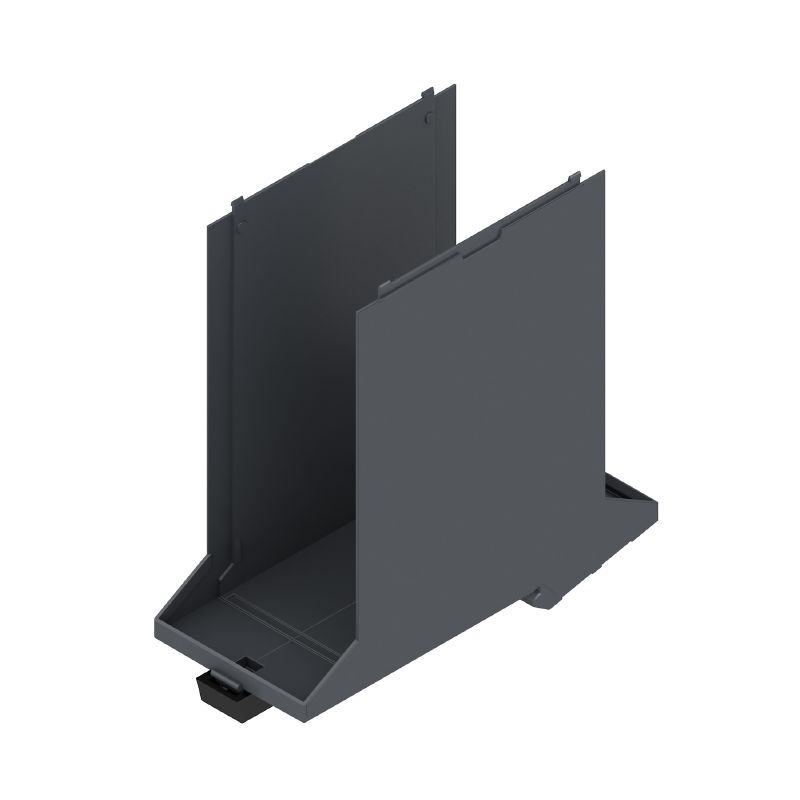

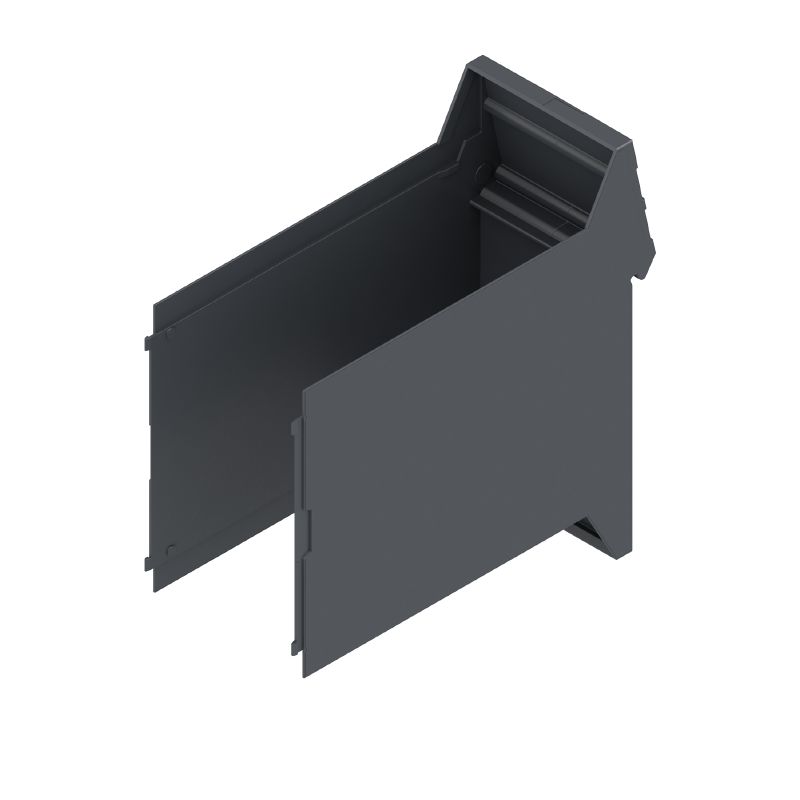

| Utförande | Modulär kapsling, OMNIMATE Housing – serie CH20M grafitgrå, Baselement, Bredd: 45 mm |
| Art.nr. | 1164710000 |
| Typ | CH20M45 B GGY/BK 2019 |
| GTIN (EAN) | 4032248954704 |
| Förp. | 6 items |
| Djup | 107,4 mm |
| Byggdjup (tum) | 4,228 inch |
| Höjd | 109,3 mm |
| Bygghöjd (tum) | 4,303 inch |
| Bredd | 45 mm |
| Byggbredd (tum) | 1,772 inch |
| Nettovikt | 19 g |
| Temperaturområde för användning | -40 °C...120 °C |
| Fuktighet | 5–93% rel. fuktighet, Tu = 40 °C, ingen kondens |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brännbarhetsklass enligt UL 94 | V-0 |
| CTI (Comparative Tracking Index) | 600 ≤ CTI |
| Isoleringsmaterial | PA 66 GF 30 |
| Isoleringsmaterialgrupp | I |
| Färgkod | grafitgrå |
| Färgtabell (jämförbar) | RAL 7024 |
| Gjutbarhet | Nej |
| Skena | TS 35 |
| Skyddsklass | IP20 efter installation |
| Antal uttag för mäthylskontaktdon i monterad enhet, max. | 12 |
| Antal PCB:er, max. | 2 |
| Antal anslutningsnivåer, max. | 3 |
| Antal poler, max. | 48 |
| Bygghöjd för komponenter på PCB (användning 1 PCB), max. | 38,6 mm |
| Bygghöjd för komponenter på PCB (användning 2 PCB), max. | 34,7 mm |
| Typ av montering av kretskortet | dubbelsidig |
| Enligt standard | DIN EN 61373:1999 (stöt och vibration) |
| Testvillkor |
fem kapslingar installerade i rad
200 g ytterligare vikt per kretskort två kretskort monterade |
| Testade axlar |
X
Y Z |
| Slagtest |
|
| Vibrationstest |
|
| Temperaturtester |
|
| Antal anslutningsnivåer, max. | 3 |
| Färg på påklickbar fot | svart |
| Kretskortstjocklek | 1,6 mm |
| Tolerans för kretskortstjocklek | ±0,15 mm |
| tolerans på kretskortets yttermått | ±0,1 mm |
| Alternativa färger | Mer på begäran |
| Behandlingsmöjligheter | Laserbehandling |
| Kundspecifik beställningsprocess | Se riktlinjer under downloads |
| Kundspecifik märkning möjlig | Ja |
| Produktinformation | Kretskortskontur, begränsade zoner och annan information för utformning av kretskortet finns i kategorianslutningstekniken under motsvarande stiftlister i nedladdningar. |
| Teknikuppgifter Data |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60645)
[CAD data -- PCB_position_50882_LP-POSITION_45MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188762) [CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1164710000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1164710000) |
| Användardokumentation |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Uppfyllelse |
