DRM270012L
D-SERIES DRM, Relä, Antal kontakter: 2, Växlandekontakt, AgNi blixt guldpläterad, Märkstyrspänning: 12 V DC, Varaktig ström: 10 A, Stickanslutning
Egenskaper
| Utförande | D-SERIES DRM, Relä, Antal kontakter: 2, Växlandekontakt, AgNi blixt guldpläterad, Märkstyrspänning: 12 V DC, Varaktig ström: 10 A, Stickanslutning |
| Art.nr. | 7760056059 |
| Typ | DRM270012L |
| GTIN (EAN) | 4032248855964 |
| Förp. | 20 items |

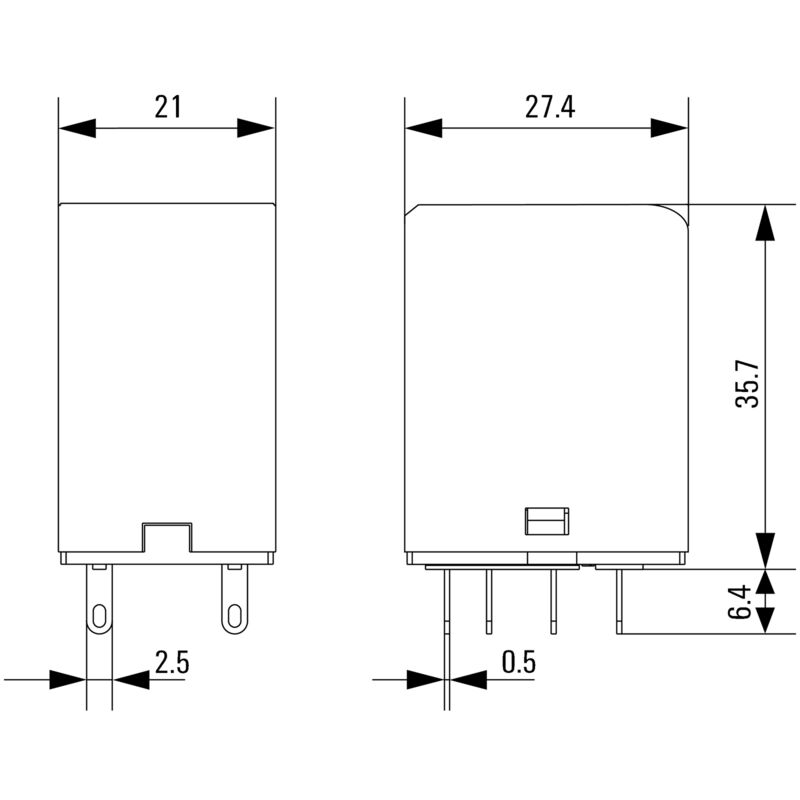

| Djup | 35,7 mm |
| Byggdjup (tum) | 1,406 inch |
| Höjd | 27,4 mm |
| Bygghöjd (tum) | 1,079 inch |
| Bredd | 21 mm |
| Byggbredd (tum) | 0,827 inch |
| Nettovikt | 35,3 g |
| Lagertemperatur | -40 °C...70 °C |
| Drifttemperatur | -40 °C...60 °C |
| Fuktighet | 35...85 % rel. fuktighet, ingen kondens |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Certifikat nr (cURus) | E312083 |

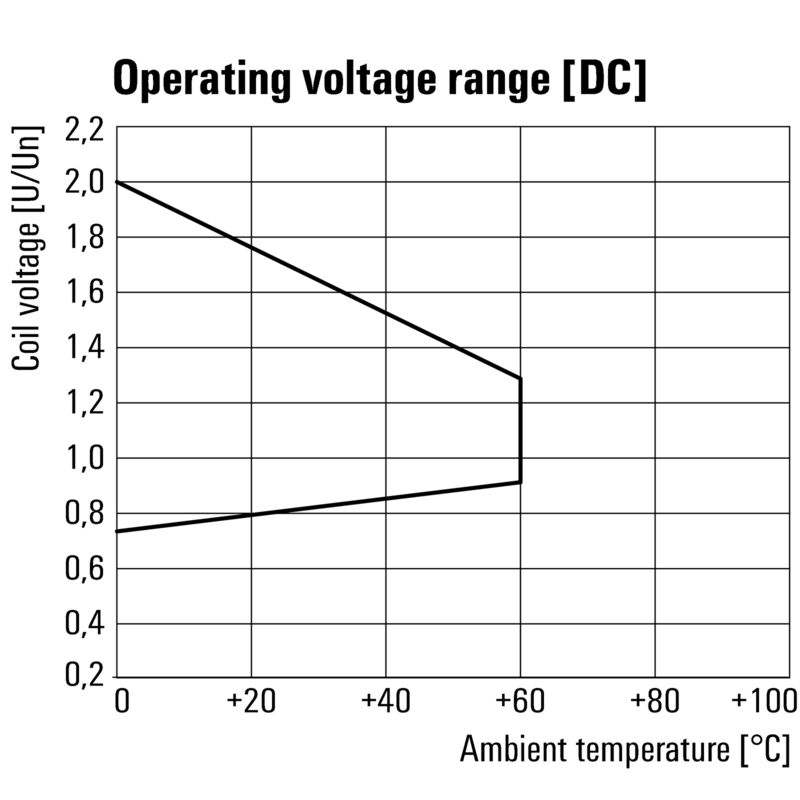

| Märkstyrspänning | 12 V DC |
| Märkström DC | 75 mA |
| Märkeffekt | 0,9 W |
| Spolmotstånd | 160 Ω ± 10 % |
| Statusindikering | Grön LED |
| Märkkopplingsspänning | 250 V AC |

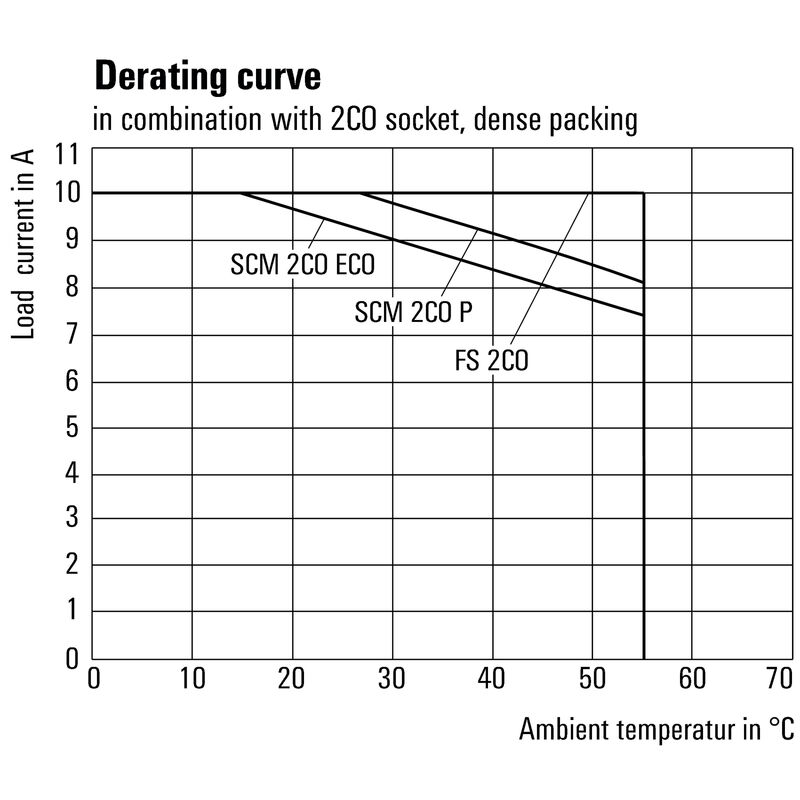

| Normalspänning | 10 A |
| max. Kopplingsfrekvens vid märklast | 0,1 Hz |
| Brytspänning AC, max. | 250 V |
| min. Bryteffekt |
10 mA @ 12 V
100 mA @ 5 V |
| Inkopplingsströmmen | 20 A / 50 ms |
| AC-brytförmåga (ohmsk), max. | 2500 VA |
| DC-brytförmåga (ohmsk), max. | 240 W @ 24 V |
| Inkopplingsfördröjning | < 20 ms |
| Frånslagsfördröjning | < 20 ms |
| Kontakttyp | 2 Växlandekontakt (AgNi blixt guldpläterad) |

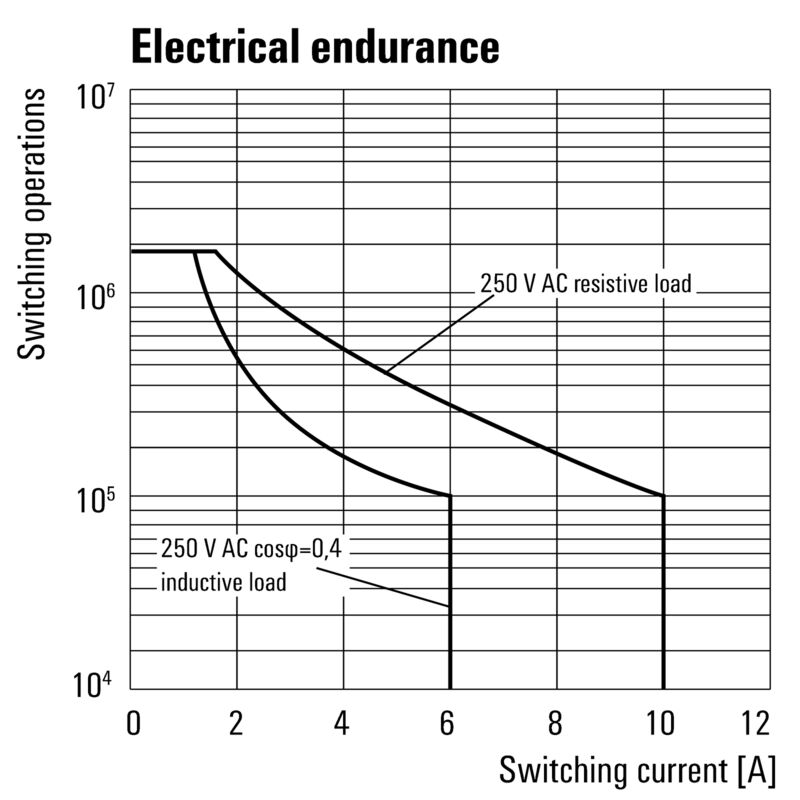

| Mekanisk livslängd | 20 x 106 kopplingscykler |
| Testknapp finns | Nej |
| Mekanisk indikator för brytarläge | Ja |
| Färgkod | transparent |
| UL94 brännbarhetsklass för komponent |
|
| Märkspänning | 250 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 5,5 mm |
| Spänningstålighet styrsida - lastsida | 1,8 kVeff /1 min. |
| Spänningstålighet för intilliggande kontakter | 1 kVeff / 1 min |
| Spänningstålighet för öppna kontakter | 1 kVeff / 1 min |
| Stöthållspänning | 6 kV (1,2/50 µs) |
| Skyddsklass | IP20 |
| Certifikat nr (cURus) | E312083 |
| Ledaranslutningsteknik | Stickanslutning |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35352) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66437) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056059) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056059) |
| Meddelande om produktändring |
[20230124 Product consolidation D-SERIES DRM relays](https://mdcop.weidmueller.com/mediadelivery/asset/900_291156)
[20230124 Produktkonsolidierung D-SERIES DRM Relais](https://mdcop.weidmueller.com/mediadelivery/asset/900_291157) |
| Användardokumentation | [FL_D-SERIES_DRM2CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306030) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E312083 |
