Egenskaper

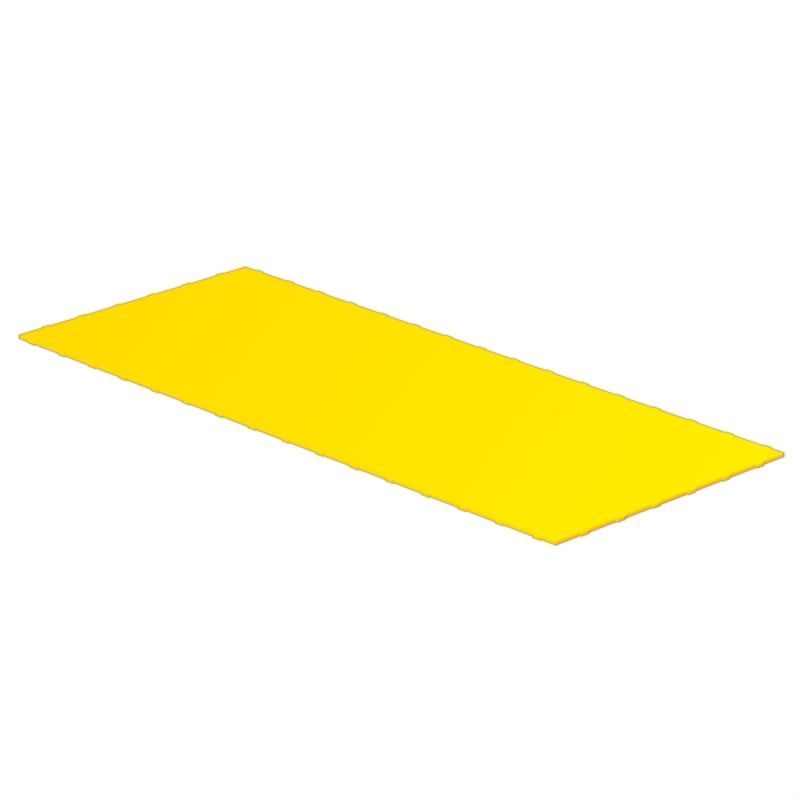

| Utförande | Plintmärkningar, Insats märkning, 40 x 16.5 mm, gul |
| Art.nr. | 1631350000 |
| Typ | ESO 5 DIN A4 GE |
| GTIN (EAN) | 4008190206208 |
| Förp. | 10 items |
| Djup | 1 mm |
| Byggdjup (tum) | 0,039 inch |
| Höjd | 40 mm |
| Bygghöjd (tum) | 1,575 inch |
| Bredd | 16,5 mm |
| Byggbredd (tum) | 0,65 inch |
| Nettovikt | 10,6 g |
| Temperaturområde för användning | -40...80 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Antal märkningar per förpackningsenhet |
|
| Antal märkningar per kombination | 1 Etikettark = Insats märkning |
| Antal per ark | 60 |
| Bredd | 16,5 mm |
| Brännbarhetsklass enligt UL 94 | HB |
| Färgkod | gul |
| Material | Papper |
| Materialfärg enligt motståndskod | 4 |
| Orientering av texten | horisontell och vertikal |
| Skrivna tecken | utan |
| Temperaturområde för användning | -40...80 °C |
| Temperaturområde för användning max. | 80 °C |
| Temperaturområde för användning min. | −40 °C |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62407) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1631350000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1631350000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000761 |
| ETIM 7.0 | EC000761 |
| ETIM 8.0 | EC000761 |
| ETIM 9.0 | EC000761 |
| ECLASS 9.0 | 27-14-11-37 |
| ECLASS 9.1 | 27-14-11-37 |
| ECLASS 10.0 | 27-14-11-37 |
| ECLASS 11.0 | 27-28-11-01 |
| ECLASS 12.0 | 27-28-11-01 |
| ECLASS 13.0 | 27-28-11-01 |
| ECLASS 14.0 | 27-28-11-01 |
| ROHS | Uppfyllelse |
