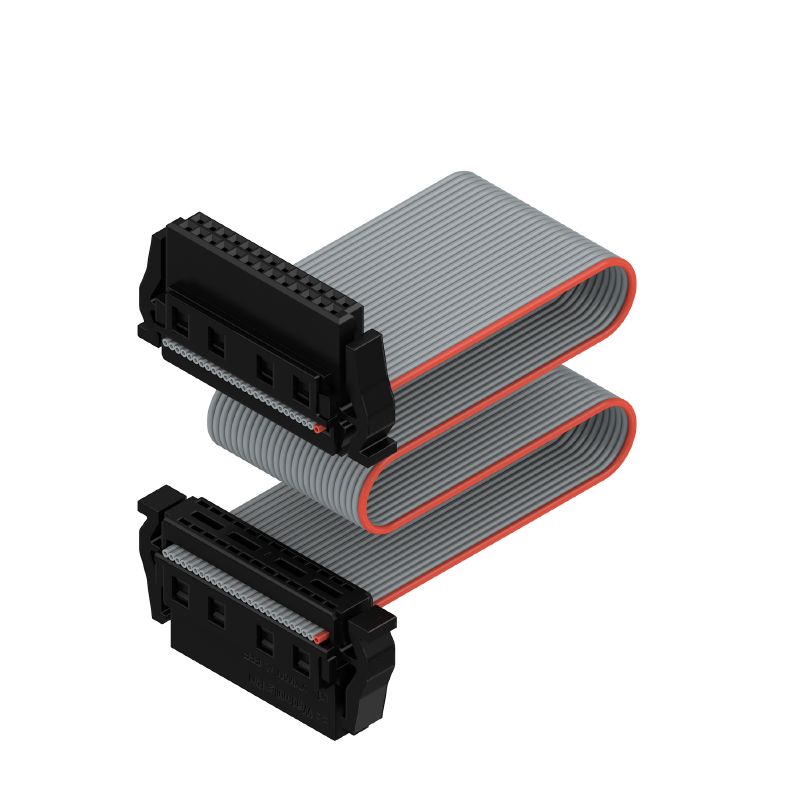

FC20 PN/26A S1 B BX
Produktillustration
FC20 PN/26A S1 B BX
Produktillustration
FC20 PN/26A S1 B BX
FC20 PN/26A S1 B BX
FC20 PN/26A S1 B BX

FC20 PN/26A S1 B BX

Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 1.27 mm, Antal poler: 26, Box

Produkt-ID 2827070000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 27
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 1.27 mm, Antal poler: 26, Box
Art.nr.
2827070000
Typ
FC20 PN/26A S1 B BX
GTIN (EAN)
4064675363675
Förp.
10 items
Produktparametrar
IEC: / 1.9 A
UL:
Förpackning
Box

Mått och vikter

Längd
12,2 mm
Bygglängd (tum)
0,48 inch
Nettovikt
8,7 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Produktfamilj
OMNIMATE-signal - Board-to-Board
Anslutningstyp
IDC-anslutning
Ledaranslutningsteknik
IDC-plint
Kabellängd
200 mm
Delning i mm (P)
1,27 mm
Delning i tum (P)
0,05 "
Ledarutgångsriktning
90°/270°
Antal poler
26
Antal rader
2
Polradstal
2
Tipo de protección
IP20
Genomgångsmotstånd (6)
<25 mΩ
Dugaszolási ciklusok
500
Plugging force/pole, max.
0,6 N
Siła ciągnięcia / biegun, maks.
0,6 N

Materialdata

Isoleringsmaterial
LCP
Färgkod
grå
Färgtabell (jämförbar)
RAL 7035
Isolationsmotstånd
≥ 20 MΩ
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Contact base material
Copper alloy
Contact material
Cu-alloy
Kontaktyta
Ni/Au
Structure en couches du contact mâle
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Температура хранения, мин.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−20 °C
Driftstemperatur, max
105 °C

Anslutningsbara ledare

Ledardiameter, AWG, min.
AWG 30/1, 30/7
Ledardiameter, AWG, max
AWG 30/1, 30/7

Märkdata enligt IEC

Märkström, min. antal poler (Tu=20°C)
1,9 A
Märkström, max. antal poler (Tu=40°C)
1,65 A
Krypsträcka, min.
0,4 mm
Luftsträcka, min.
0,4 mm

Packaging

Förpackning
Box
VPE-längd
244 mm
VPE-bredd
104 mm
VPE-höjd
40 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
