Egenskaper
| Utförande | Kretskortsstickanslutning, Stiftlist, SMD-lödanslutning, Delning i mm (P): 1.27 mm, Antal poler: 16, 180°, Tape |
| Art.nr. | 2747080000 |

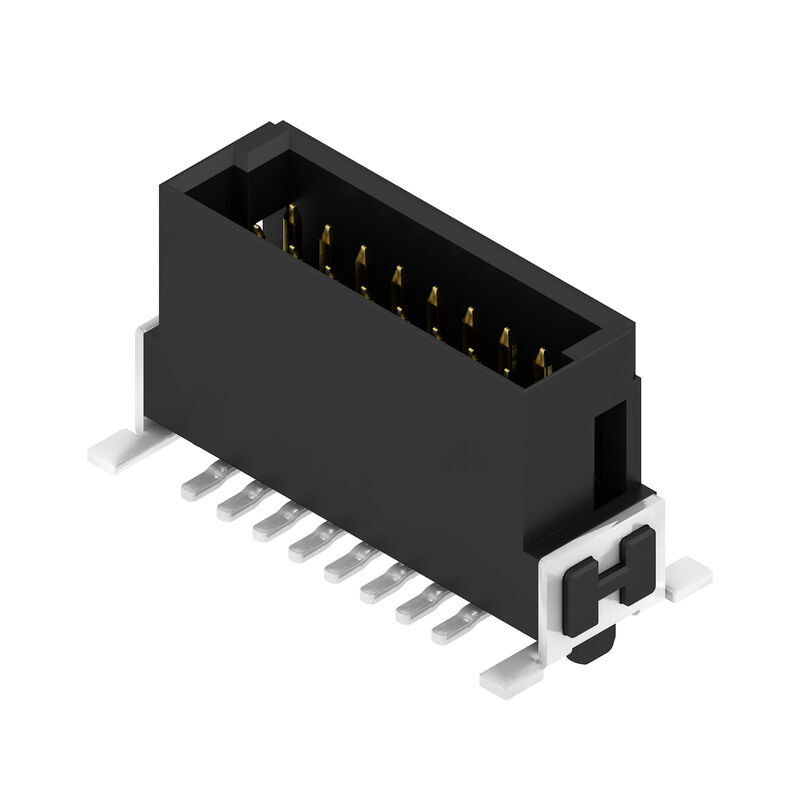

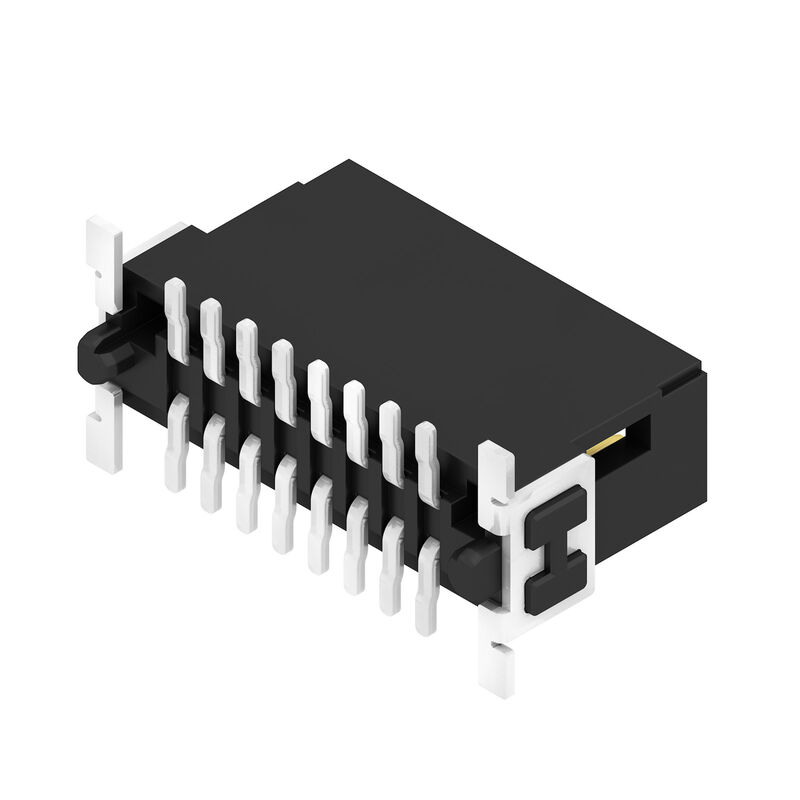

| Typ | FMH3 S1/16V F1 B RL |
| GTIN (EAN) | 4064675001423 |
| Förp. | 280 items |
| Produktparametrar |
IEC: / 2.8 A UL: 150 V |
| Förpackning | Tape |
| Djup | 7,4 mm |
| Byggdjup (tum) | 0,291 inch |
| Höjd | 9,1 mm |
| Bygghöjd (tum) | 0,358 inch |
| Bredd | 15,24 mm |
| Byggbredd (tum) | 0,6 inch |
| Nettovikt | 5,55 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE-signal - Board-to-Board |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | SMD-lödanslutning |
| Delning i mm (P) | 1,27 mm |
| Delning i tum (P) | 0,05 " |
| Anslutningsvinkel | 180° |
| Antal poler | 16 |
| Antal lödstift per pol | 1 |
| Samplanaritet: | 0,1 mm |
| Antal rader | 1 |
| Polradstal | 2 |
| Skyddsklass | IP20 |
| Genomgångsmotstånd (6) | <25 mΩ |
| Stickcykler | 500 |
| Max. instickskraft/pol | 0,6 N |
| Max. dragkraft/pol | 0,6 N |
| Isoleringsmaterial | LCP |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | IIIa |
| Isolationshållfasthet | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktgrundmaterial | Kopparlegering |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | Guld över nickel |
| Skiktstruktur för stiftkontakten | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −55 °C |
| Driftstemperatur, max | 125 °C |
| Märkström, min. antal poler (Tu=20°C) | 2,8 A |
| Krypsträcka, min. | 0,4 mm |
| Luftsträcka, min. | 0,4 mm |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Märkspänning (UL 1977) (inaktuell) | 150 V |
| Förpackning | Tape |
| VPE-längd | 350 mm |
| VPE-bredd | 345 mm |
| VPE-höjd | 135 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224277) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747080000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
