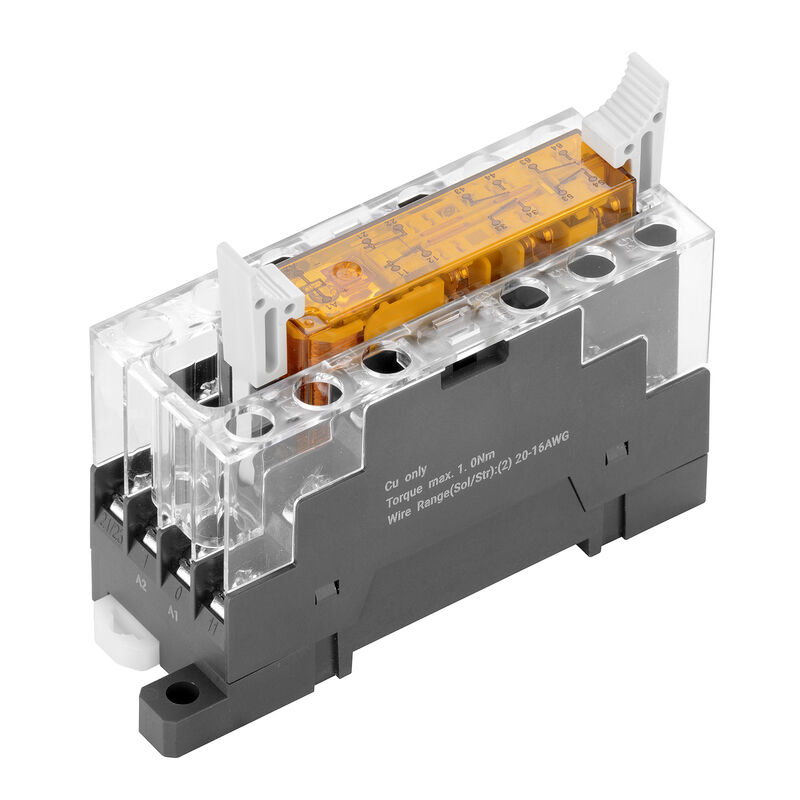

FSKIT 24VDC 4NO2NC FG LD AGSNO AU
SAFESERIES, Reläkopplare med tvångsstyrda kontakter 2 öppnande och 4 slutande kontakter med tvångsstyrning (EN 61810-3 typ A) AgSnO förgylld, Märkstyrspänning: 24 V DC ±10 %, Varaktig ström: 6 A, Skruvanslutning, Testknapp finns: Nej
Produkt-ID
2759090000
Egenskaper
| Utförande | SAFESERIES, Reläkopplare med tvångsstyrda kontakter 2 öppnande och 4 slutande kontakter med tvångsstyrning (EN 61810-3 typ A) AgSnO förgylld, Märkstyrspänning: 24 V DC ±10 %, Varaktig ström: 6 A, Skruvanslutning, Testknapp finns: Nej |
| Art.nr. | 2759090000 |
| Typ | FSKIT 24VDC 4NO2NC FG LD AGSNO AU |
| GTIN (EAN) | 4064675009337 |
| Förp. | 1 items |

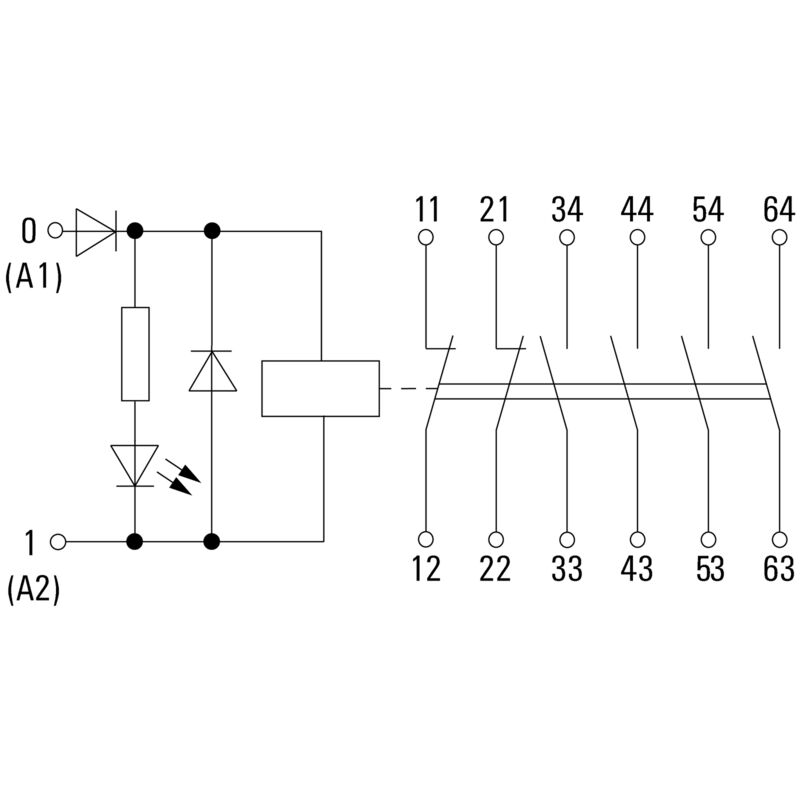

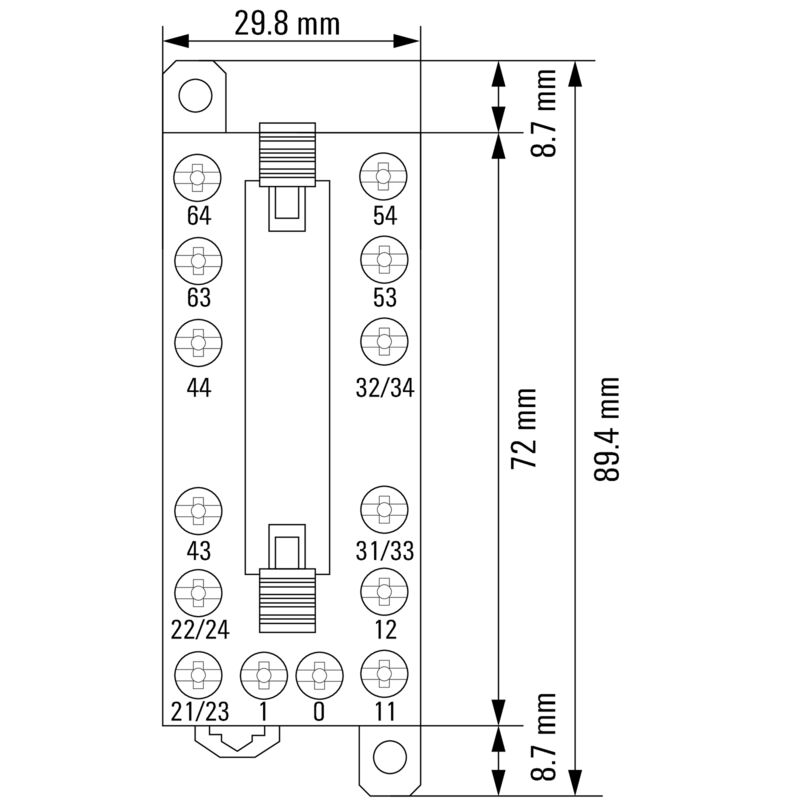

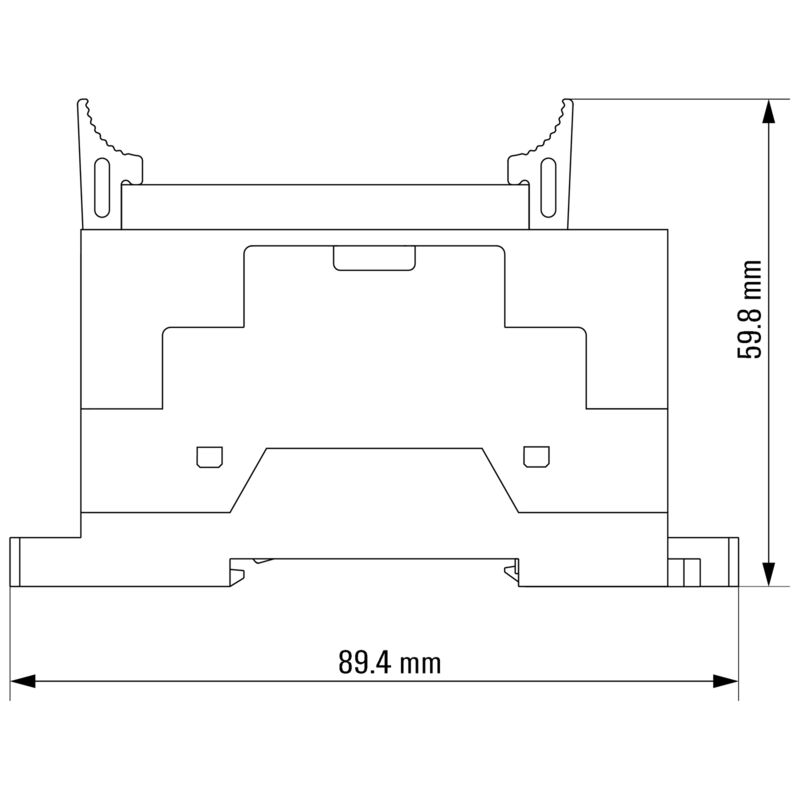

| Djup | 59,8 mm |
| Byggdjup (tum) | 2,354 inch |
| Höjd | 89,4 mm |
| Bygghöjd (tum) | 3,52 inch |
| Bredd | 29,8 mm |
| Byggbredd (tum) | 1,173 inch |
| Nettovikt | 63,3 g |
| Lagertemperatur | -40 °C...70 °C |
| Drifttemperatur | -40 °C...70 °C |
| Fuktighet | 5…85 % rel. fuktighet, ingen kondens |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 19f8b897-8687-40cb-b680-a1c1db5fdebc |
| Omgivningstemperatur (drift), max. | 70 °C |
| Anslutningsdiameter AWG, min. | AWG 20 |
| Anslutningsarea AWG, max. | AWG 16 |
| Typ av ledare |
massiv kopparledare
flertrådig kopparledare |
| Åtdragningsmoment, max. | 1 Nm |
| Märkstyrspänning | 24 V DC ±10 % |
| Märkström DC | 25,5 mA |
| Märkeffekt | 620 mW |
| Statusindikering | Grön LED |
| Skyddskoppling | Frihjulsdiod |
| Märkkopplingsspänning | 250 V AC |
| Normalspänning | 6 A |
| max. Kopplingsfrekvens vid märklast | 0,1 Hz |
| Brytspänning AC, max. | 400 V |
| Brytspänning DC, max. | 250 V |
| min. Bryteffekt |
2 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Inkopplingsströmmen | 30 A / 20 ms |
| AC-brytförmåga (ohmsk), max. | 1500 VA |
| DC-brytförmåga (ohmsk), max. | 144 W @ 24 V |
| Inkopplingsfördröjning | ≤ 20 ms |
| Frånslagsfördröjning | ≤ 20 ms |
| Kontakttyp | 2 öppnande och 4 slutande kontakter med tvångsstyrning (EN 61810-3 typ A) (AgSnO förgylld) |
| Mekanisk livslängd | 10 x 106 kopplingscykler |
| Höjdområde för drift |
≤ 2000 m
över havsytan |
| Skena | TS 35 |
| Testknapp finns | Nej |
| Mekanisk indikator för brytarläge | Nej |
| Färgkod | antracit |
| Brännbarhetsklass enligt UL 94 | V-2 |
| UL94 brännbarhetsklass för komponent |
|
| Isolationskoordinater motsvarande | IEC 61984 |
| Märkspänning | 250 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 3 mm |
| Spänningstålighet styrsida - lastsida | 2,5 kVeff/1 min |
| Typ av isolering vid ingång och utgång | Grundisolering |
| Spänningstålighet för intilliggande kontakter | 2,5 KVeff / 1 Min. |
| Typ av isolering vid angränsande kontakter | Grundisolering |
| Spänningstålighet för öppna kontakter | 1,5 kVeff /1 min. |
| Spänningshållfasthet till montageskena | 4 kVeff / 1 Min. |
| Stöthållspänning vid ingång och utgång | 2,5 kV |
| Skyddsklass | IP10 |
| Stöthållspänning vid angränsande kontakter | 2,5 kV |
| Certifikat-Nr. (cULus) | E223474 |
| Ledaranslutningsteknik | Skruvanslutning |
| Avisoleringslängd nominellt | 7 mm |
| Åtdragningsmoment, min. | 0,4 Nm |
| Åtdragningsmoment, max. | 1 Nm |
| Anslutningsområde, märkarea | 1,5 mm² |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 1,5 mm² |
| Ledardiameter, AWG, min. | AWG 20 |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, entrådig min. | 0,5 mm² |
| Ledardiameter, entrådig max. | 1,5 mm² |
| Ledardiameter, entrådig, min. (AWG) | AWG 20 |
| Ledardiameter, entrådig, max. (AWG) | AWG 14 |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Ledardiameter, fintrådig, min. (AWG) | AWG 20 |
| Ledardiameter, fintrådig, max. (AWG) | AWG 14 |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 0,75 mm² |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_234373) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_239566) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2759090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2759090000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2759090000&norm=0) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E223474 |
