Egenskaper

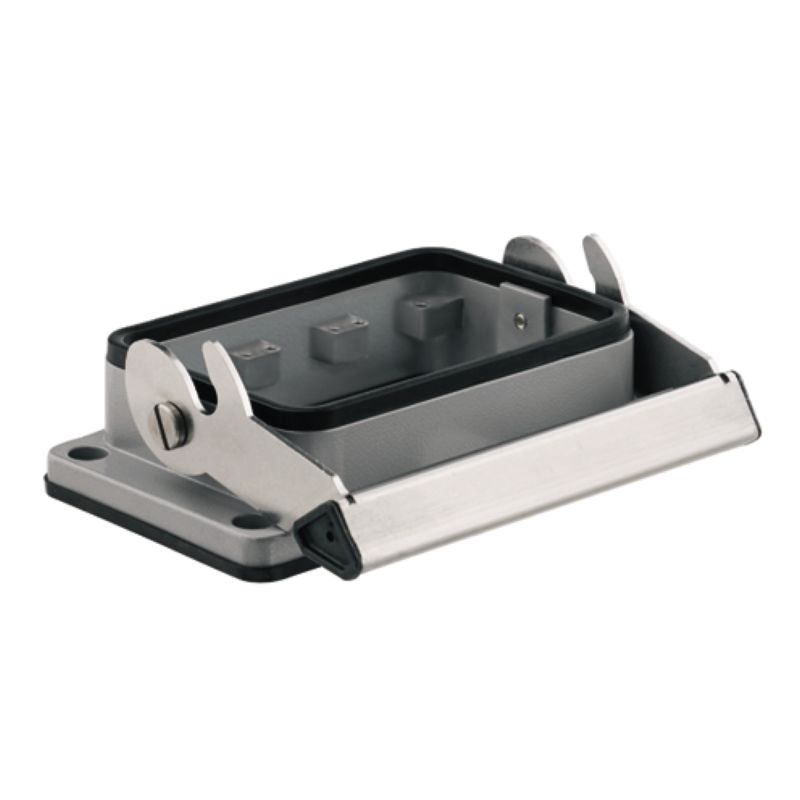

| Utförande | HDC - kapsling, Byggstorlek: 9, Skyddsklass: IP65 (i ijackat tillstånd), Chassikåpa, Längsbygel på underdelen, Standard |
| Art.nr. | 1666740000 |
| Typ | HDC 48A ALU |
| GTIN (EAN) | 4008190423858 |
| Förp. | 1 items |
| Höjd | 38 mm |
| Bygghöjd (tum) | 1,496 inch |
| Bredd | 120 mm |
| Byggbredd (tum) | 4,724 inch |
| Montagemått höjd | 65 mm |
| Montagemått bredd | 110 mm |
| Nettovikt | 256 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Kemikaliebeständighet |
|
| Bredd C1 - sockel | 89 mm |
| Bredd kapsling | 82,5 mm |
| Höjd kapsling B | 40 mm |
| Höjd sockel B1 | 7 mm |
| Hålavstånd längd A2 | 110 mm |
| Längd kapsling | 94 mm |
| EMC-kapslingar | Nej |
| Kapslingsmaterial | Aluminiumpressgjutgods |
| Material låselement | Rostfritt stål |
| Skyddsklass | IP65 (i ijackat tillstånd) |
| Yta | Pulverlack |
| Åtdragningsmoment | 2 Nm |
| BG | 9 |
| Bygelutförande | Längsbygel |
| Byggform | Standard |
| Byggstorlek | 9 |
| Färg (RAL) | RAL 7035 |
| Lämplig för ModuPlug® | Nej |
| Tätning | NBR |
| Typ | Chassi (genomföring) |
| Utförande kapsling | Chassikåpa |
| Utförande låssystem | Längsbygel på underdelen |
| Åtdragningsmoment | 2 Nm |
| Överdel/Underdel/Lock | lower part |
| Övertäckning | utan lock |
| Produktinformation | När du monterar kapslingarna, se till att den platta packningen sitter korrekt. |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96193) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1666740000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1666740000) |
| Meddelande om produktändring |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Teknisk dokumentation | [1666740000_HDC_48A_ALU_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39072) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
Tillbehör
-
Produkt-ID:1788550000VPE:1 items
HDC - kapsling, Byggstorlek: 9, Skyddsklass: IP65 (i ijackat tillstånd), Kabelingång på sidan, stickproppskåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: M 32
-
Produkt-ID:1666710000VPE:1 items
HDC - kapsling, Byggstorlek: 9, Skyddsklass: IP65 (i ijackat tillstånd), Kabelingång på sidan, stickproppskåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: PG 29
-
Produkt-ID:1666730000VPE:1 items
HDC - kapsling, Byggstorlek: 9, Skyddsklass: IP65 (i ijackat tillstånd), Kabelingång ovansida, stickproppskåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: PG 29
-
Produkt-ID:1788560000VPE:1 items
HDC - kapsling, Byggstorlek: 9, Skyddsklass: IP65 (i ijackat tillstånd), Kabelingång ovansida, stickproppskåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: M 32
Är tillbehör till
-
Produkt-ID:1788560000VPE:1 items
HDC - kapsling, Byggstorlek: 9, Skyddsklass: IP65 (i ijackat tillstånd), Kabelingång ovansida, stickproppskåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: M 32
-
Produkt-ID:1666710000VPE:1 items
HDC - kapsling, Byggstorlek: 9, Skyddsklass: IP65 (i ijackat tillstånd), Kabelingång på sidan, stickproppskåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: PG 29
-
Produkt-ID:1788550000VPE:1 items
HDC - kapsling, Byggstorlek: 9, Skyddsklass: IP65 (i ijackat tillstånd), Kabelingång på sidan, stickproppskåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: M 32
