Egenskaper

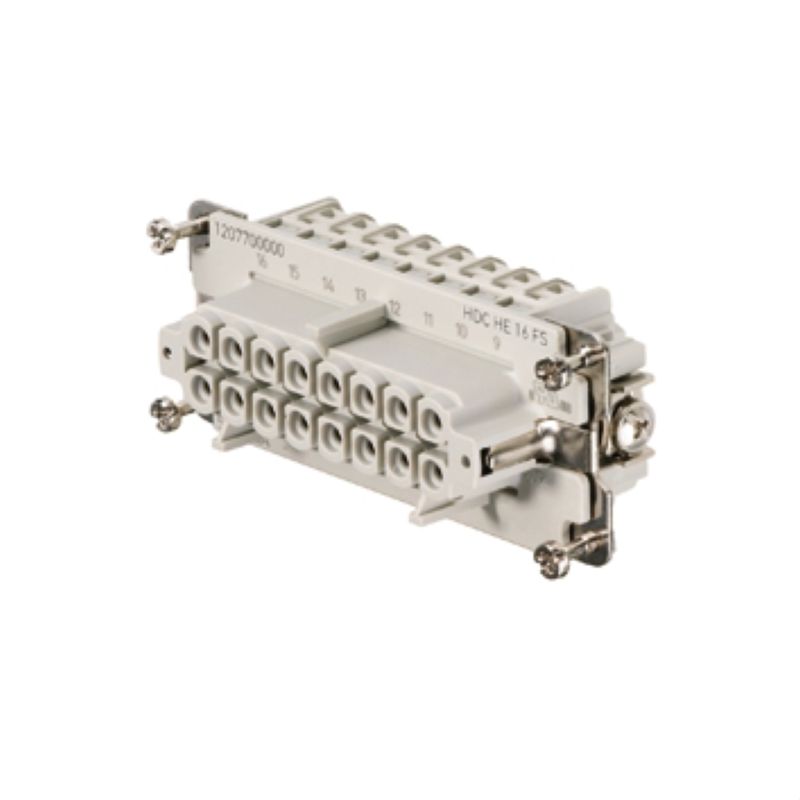

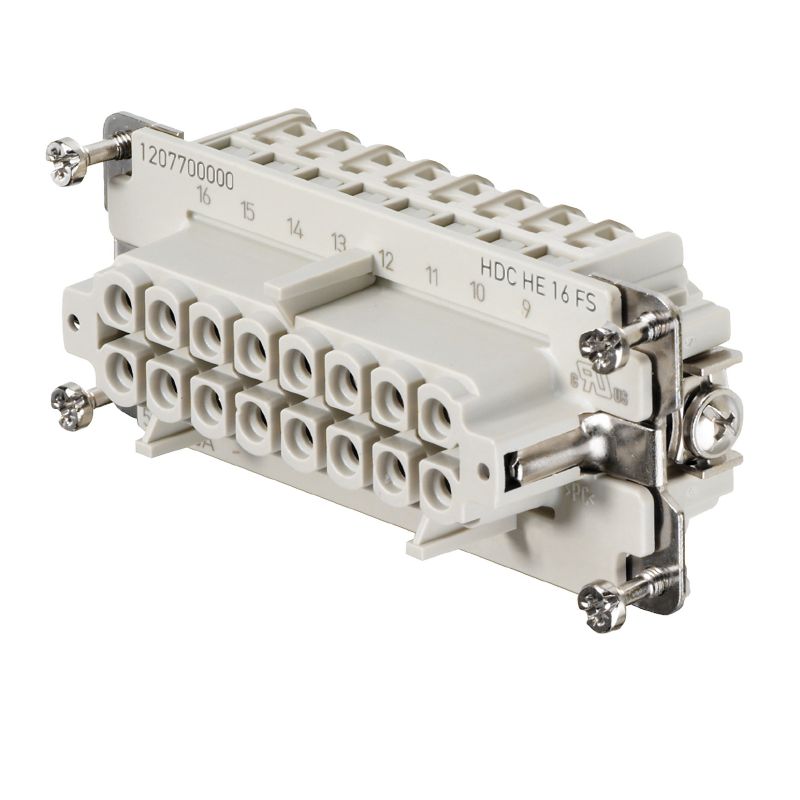

| Utförande | HDC - Kontakt, Hylsa, 500 V, 16 A, Antal poler: 16, Skruvanslutning, Byggstorlek: 6 |
| Art.nr. | 1207700000 |
| Typ | HDC HE 16 FS |
| GTIN (EAN) | 4008190136383 |
| Förp. | 1 items |
| Djup | 84,5 mm |
| Byggdjup (tum) | 3,327 inch |
| Höjd | 35,2 mm |
| Bygghöjd (tum) | 1,386 inch |
| Bredd | 34 mm |
| Byggbredd (tum) | 1,339 inch |
| Nettovikt | 100 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Kemikaliebeständighet |
|
| Bredd | 34 mm |
| Höjd hylsa | 35,2 mm |
| Längd sockel | 84,5 mm |
| Anslutningstyp | Skruvanslutning |
| Antal poler | 16 |
| BG | 6 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Byggstorlek | 6 |
| Färgkod | beige |
| Genomgångsmotstånd (6) | ≤2 mΩ |
| Isolationshållfasthet | 1010 Ω |
| Isoleringsmaterial | PC glasfiberförstärkt (UL-listad och järnväg-kvalificerad) |
| Isoleringsmaterialgrupp | IIIa |
| Ledardiameter | 2,5 mm² |
| Låg rökutveckling enligt DIN EN 45545-2 | Ja |
| Märkspänning (DIN EN 61984) | 500 V |
| Märkstötspänning (DIN EN 61984) | 6 kV |
| Märkström (DIN EN 61984) | 16 A |
| Material | Kopparlegering |
| Märkspänning enligt UL/CSA | 600 V AC/DC |
| Märkström (cUR) |
|
| Märkström (UR) |
|
| Nedsmutsningsgrad | 3 |
| Serie | HE |
| Stickcykler Ag | ≥ 500 |
| Typ | Hylsa |
| Yta | Silver passiverad |
| Åtdragningsmoment max., huvudkontakt | 0,55 Nm |
| Åtdragningsmoment min., huvudkontakt | 0,5 Nm |
| Anslutningstyp PE | Skruvanslutning |
| Avisoleringslängd PE-anslutning | 10 mm |
| Klingmått slits (PE-anslutning) | SD 0,8 x 4,0 |
| Ledaranslutningsarea AWG (PE), max. | AWG 12 |
| Ledardiameter, AWG (PE), min. | AWG 20 |
| Montageskruv | M 4 |
| Märkarea | 4 mm² |
| Tightening torque, max. PE connection | 1,5 Nm |
| Tightening torque, min. PE connection | 1,2 Nm |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd nominellt | 9 mm |
| BG | 6 |
| Byggstorlek | 6 |
| Genomgångsmotstånd (6) | ≤2 mΩ |
| Klingmått | Gr. PH1 |
| Klingmått slits (skruvanslutning) | SD 0,6 x 3,5 |
| Klämskruv | M 3 |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 20 |
| Ledardiameter, entrådig max. | 2,5 mm² |
| Ledardiameter, entrådig min. | 0,5 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledardiameter, max. | 2,5 mm² |
| Ledardiameter, min. | 0,5 mm² |
| Material | Kopparlegering |
| Yta | Silver passiverad |
| Åtdragningsmoment max., huvudkontakt | 0,55 Nm |
| Åtdragningsmoment min., huvudkontakt | 0,5 Nm |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79432) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1207700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1207700000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1207700000&norm=0) |
| Teknisk dokumentation | [1207700000_HDC_HE_16_FS_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_37913) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
