Egenskaper
| Utförande | HDC - Kontakt, Hane, 690 V, 40 A, Antal poler: 6, Crimpanslutning, Byggstorlek: HQ |
| Art.nr. | 1003170000 |

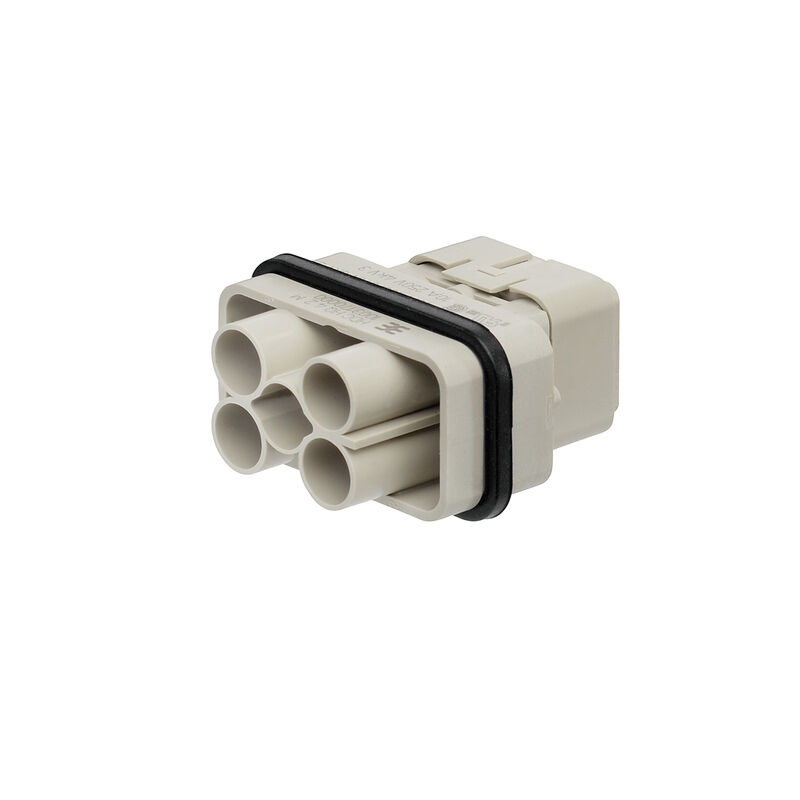

| Typ | HDC HQ 4/2 MC |
| GTIN (EAN) | 4032248698165 |
| Förp. | 1 items |
| Djup | 41,6 mm |
| Byggdjup (tum) | 1,638 inch |
| Höjd | 48 mm |
| Bygghöjd (tum) | 1,89 inch |
| Bredd | 22,4 mm |
| Byggbredd (tum) | 0,882 inch |
| Nettovikt | 20,24 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC |
Potassium perfluorobutane sulfonate 29420-49-3
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 90e73fd4-d5ee-4f53-95e4-fe79a5c92ace |
| Kemikaliebeständighet |
|
| Bredd | 22,4 mm |
| Höjd stickkontakt | 48 mm |
| Längd sockel | 41,6 mm |
| Anslutningstyp | Crimpanslutning |
| Antal effektkontakter | 4 |
| Antal poler | 6 |
| Antal signalkontakter | 2 |
| BG | HQ |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Byggstorlek | HQ |
| Effektkontakt, typ | HX |
| Färgkod | beige |
| Genomgångsmotstånd (6) |
≤1 mΩ
≤4 mΩ |
| Isolationshållfasthet | 1010 Ω |
| Isoleringsmaterial | PC glasfiberförstärkt (UL-listad och järnväg-kvalificerad) |
| Isoleringsmaterialgrupp | IIIa |
| Låg rökutveckling enligt DIN EN 45545-2 | Ja |
| Märkspänning (DIN EN 61984) | 690 V |
| Märkstötspänning (DIN EN 61984) | 6 kV |
| Märkström (DIN EN 61984) | 40 A |
| Material | Kopparlegering |
| Märkspänning enligt UL/CSA | 600 V AC/DC |
| Nedsmutsningsgrad | 3 |
| Serie | HQ |
| Signalkontakt, typ | HD |
| Stickcykler Ag | ≥ 500 |
| Stickcykler Au | ≥ 500 |
| Typ | Hane |
| Anslutningstyp PE | Crimpanslutning |
| Avisoleringslängd PE-anslutning | 9 mm |
| Ledaranslutningsarea AWG (PE), max. | AWG 10 |
| Ledardiameter, AWG (PE), min. | AWG 16 |
| Märkarea | 6 mm² |
| Anslutningsområde, effektkontakt, max | 6 mm² |
| Anslutningsområde, effektkontakt, min. | 1,5 mm² |
| Anslutningstyp effektkontakt | Crimpanslutning |
| Avisoleringslängd effektkontakt | 9 mm |
| Märkspänning (DIN EN 61984) effektkontakt | 690 V |
| Märkström (DIN EN 61984) effektkontakt | 40 A |
| Märkstötspänning (DIN EN 61984) effektkontakt | 6 kV |
| Poltal effektkontakt | 4 |
| Anslutningsområde, signalkontakt, max. | 2,5 mm² |
| Anslutningsområde, signalkontakt, min. | 0,14 mm² |
| Anslutningstyp signalkontakt | Crimpanslutning |
| Avisoleringslängd signalkontakt | 8 mm |
| Märkspänning (DIN EN 61984) signalkontakt | 250 V |
| Märkström (DIN EN 61984) signalkontakt | 10 A |
| Märkstötspänning (DIN EN 61984) signalkontakt | 4 kV |
| Poltal signalkontakt | 2 |
| Anslutningstyp | Crimpanslutning |
| Avisoleringslängd nominellt | 9 mm |
| BG | HQ |
| Byggstorlek | HQ |
| Genomgångsmotstånd (6) |
≤1 mΩ
≤4 mΩ |
| Ledararea, fintrådig, min. | 1,5 mm² |
| Ledardiameter, AWG, max | AWG 10 |
| Ledardiameter, AWG, min. | AWG 16 |
| Ledardiameter, fintrådig, max. | 6 mm² |
| Ledardiameter, max. | 6 mm² |
| Ledardiameter, min. | 1,5 mm² |
| Material | Kopparlegering |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73382) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1003170000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1003170000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
