Egenskaper

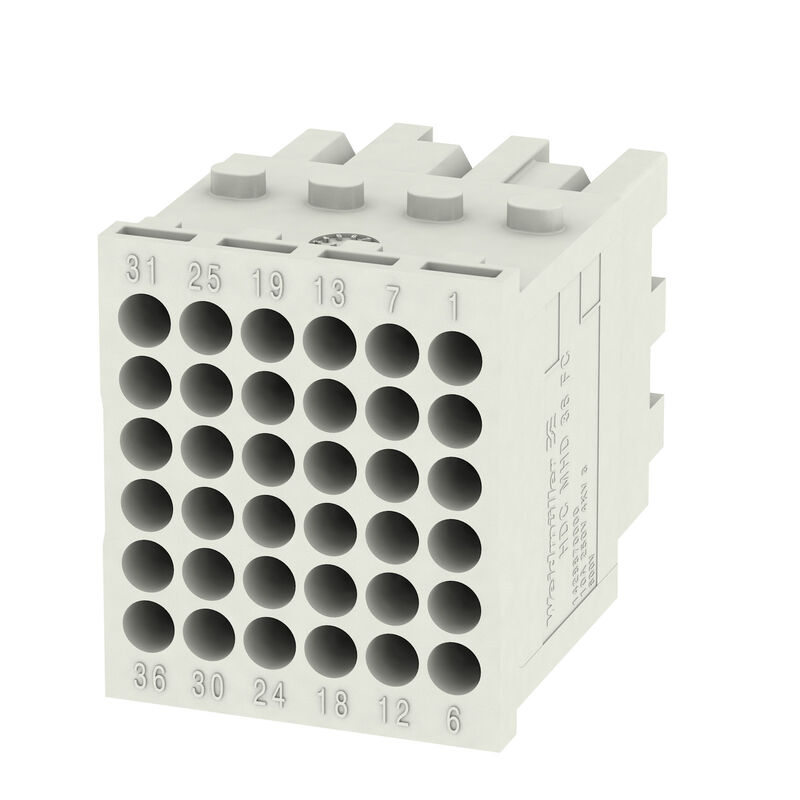

| Utförande | Signalmodul, 250 V, 10 A, Antal poler: 36, Crimpanslutning, Hylsa, Nödvändiga insticksplatser: 2 |
| Art.nr. | 1428870000 |
| Typ | HDC MHD 36 FC |
| GTIN (EAN) | 4050118233094 |
| Förp. | 1 items |

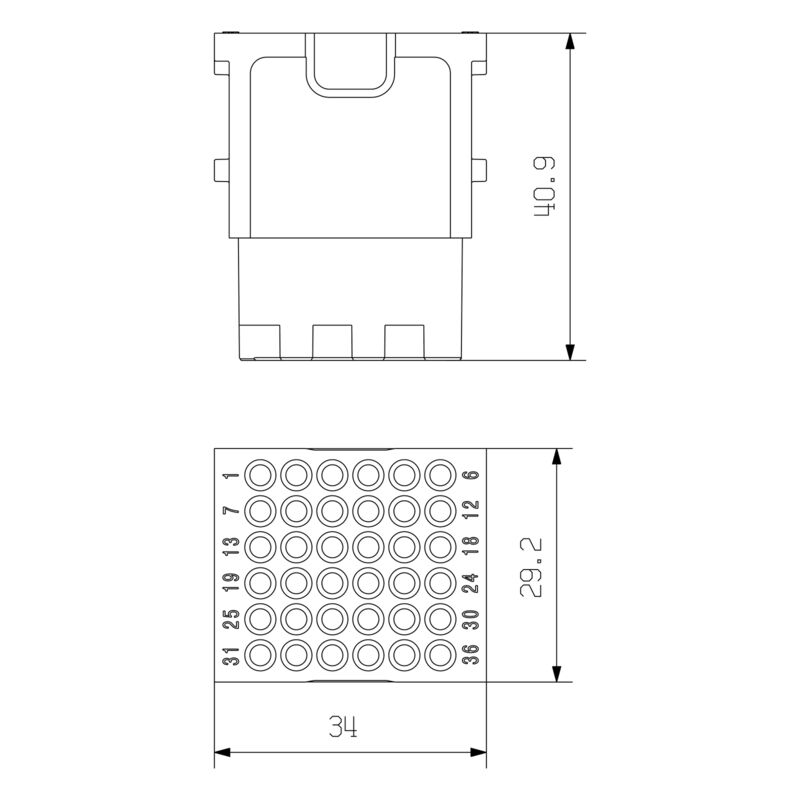

| Djup | 34 mm |
| Byggdjup (tum) | 1,339 inch |
| Höjd | 40,9 mm |
| Bygghöjd (tum) | 1,61 inch |
| Bredd | 29,2 mm |
| Byggbredd (tum) | 1,15 inch |
| Nettovikt | 24,965 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Antal poler | 36 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Isolationshållfasthet | 1012 Ω |
| Märkspänning (DIN EN 61984) | 250 V |
| Märkstötspänning (DIN EN 61984) | 4 kV |
| Märkström (DIN EN 61984) | 10 A |
| Material | Polykarbonat, glasfiberförstärkt |
| Märkspänning enligt UL/CSA | 600 V |
| Nedsmutsningsgrad | 3 |
| Nödvändiga insticksplatser | 2 |
| Serie | ModuPlug |
| Stickcykler | ≥ 500 |
| Typ | Hylsa |
| Överspänningskategori | III |
| Anslutningstyp PE | Skruvanslutning via modulram |
| Anslutningstyp | Crimpanslutning |
| Avisoleringslängd nominellt | 8 mm |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, max. | 2,5 mm² |
| Ledardiameter, min. | 0,14 mm² |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54168) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1428870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1428870000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
Tillbehör
-
Produkt-ID:1601760000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 1, svarvade, Kopparlegering
-
Produkt-ID:1651700000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 1.5, svarvade, Kopparlegering
-
Produkt-ID:1651580000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 0.5, svarvade, Kopparlegering
-
Produkt-ID:1651570000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 0.37, svarvade, Kopparlegering
-
Produkt-ID:1651690000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 1, svarvade, Kopparlegering
-
Produkt-ID:1651710000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 2.5, svarvade, Kopparlegering
-
Produkt-ID:1651610000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 2.5, svarvade, Kopparlegering
-
Produkt-ID:1651600000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 1.5, svarvade, Kopparlegering
-
Produkt-ID:1651670000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 0.37, svarvade, Kopparlegering
-
Produkt-ID:1651680000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HD, HDD, HQ, MixMate, Hylsa, Ledardiameter, max.: 0.5, svarvade, Kopparlegering
Motdelar
-
Produkt-ID:1428860000VPE:1 items
Signalmodul, 250 V, 10 A, Antal poler: 36, Crimpanslutning, Hane, Nödvändiga insticksplatser: 2
Är en motdel till
-
Produkt-ID:1428860000VPE:1 items
Signalmodul, 250 V, 10 A, Antal poler: 36, Crimpanslutning, Hane, Nödvändiga insticksplatser: 2
