Egenskaper

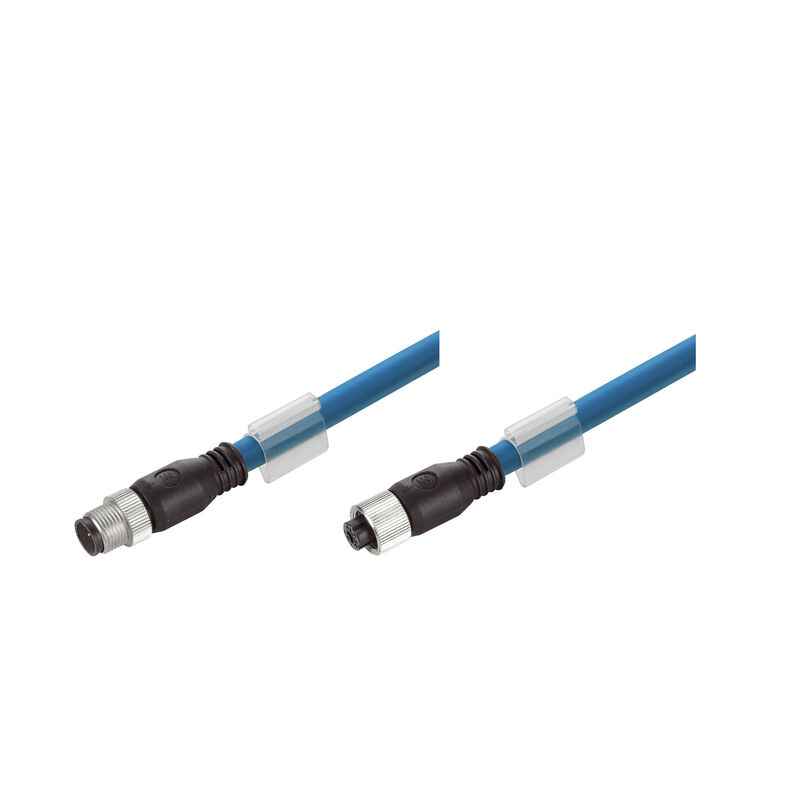

| Utförande | Systemkabel, M12 D-kod – IP 67 hane rak, M12 D-kod – IP 67 hona rak, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), Polyolefin, 3 m |
| Art.nr. | 2672350030 |
| Typ | IE-C5DB4BB0030MCSMSS-X |
| GTIN (EAN) | 4064675261872 |
| Förp. | 1 items |
| Längd | 3 m |
| Bygglängd (tum) | 118,11 inch |
| Nettovikt | 150 g |
| Drifttemperatur | -40 °C...90 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Brandskydd i spårbundna fordon |
NFPA 130
DIN EN 45545-2 |
| Giftiga gaser | EN 50305 |
| Halogenvätehalt |
enligt EN-50267-2-1
enligt IEC 60754-1 |
| Korrosovitet av brandgaser | EN 50267-2-2 |
| Lodrät flamutbredning i kabelbuntar | EN 60332-3-25 |
| Röktäthet | EN 61034-2 |
| Märkspänning | 125 V |
| Kontaktdon Norm | IEC 61076-2-101 |
| Brandskydd i spårbundna fordon |
NFPA 130
DIN EN 45545-2 |
| Giftiga gaser | EN 50305 |
| Halogenvätehalt |
enligt EN-50267-2-1
enligt IEC 60754-1 |
| Kontaktdon Norm | IEC 61076-2-101 |
| Korrosovitet av brandgaser | EN 50267-2-2 |
| Lodrät flamutbredning i kabelbuntar | EN 60332-3-25 |
| Röktäthet | EN 61034-2 |
| Antal ledare | 4 |
| Area | 4*AWG 22/7 - 0,32 mm² |
| Avskärmning | SF/UTP |
| Färkodning |
blå
gul vit orange |
| Isolering | PE |
| Isoleringsdiameter | 1,95 mm |
| Koppardiameter | 0,254 mm |
| Ledardiameter, AWG, max | AWG 22 |
| Ledarmaterial | Koppar förtennad |
| Manteldiameter, max. | 6,8 mm |
| Manteldiameter, min. | 6,4 mm |
| Mantelfärg |
blå
SF/UTP |
| Material mantel | Polyolefin |
| Skärmning ledarpar | Plastfolie |
| Tjocklek ledarisolering | 1,4 mm |
| Tjocklek mantelmaterial | 1 mm |
| Kategori | Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B) |
| Kopplingsdämpning upp till 1000 MHz | 90 dB |
| Kopplingsmotstånd vid 10 MHz/m | 8 mΩ |
| Provspänning ledare-ledare-skärm | 1000 Veff, 50 Hz, 1 min |
| Skärmdämpning upp till 1000 MHz | 60 dB |
| Böjradie min, unik | 5 x kabeldiameter |
| Böjradie min, upprepad | 6*Diameter |
| Halogener |
halogenfri, enligt IEC 60754-2
Nej |
| Korrosovitet av brandgaser | EN 50267-2-2 |
| Oljebeständighet | motsvarande IEC 60811:404 |
| Röktäthet | EN 61034-2 |
| Stickkontakt vänster | M12, D-kodad, IP67, hankontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Stickkontakt höger | M12, D-kodad, IP67, honkontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Uppfyllelse |
