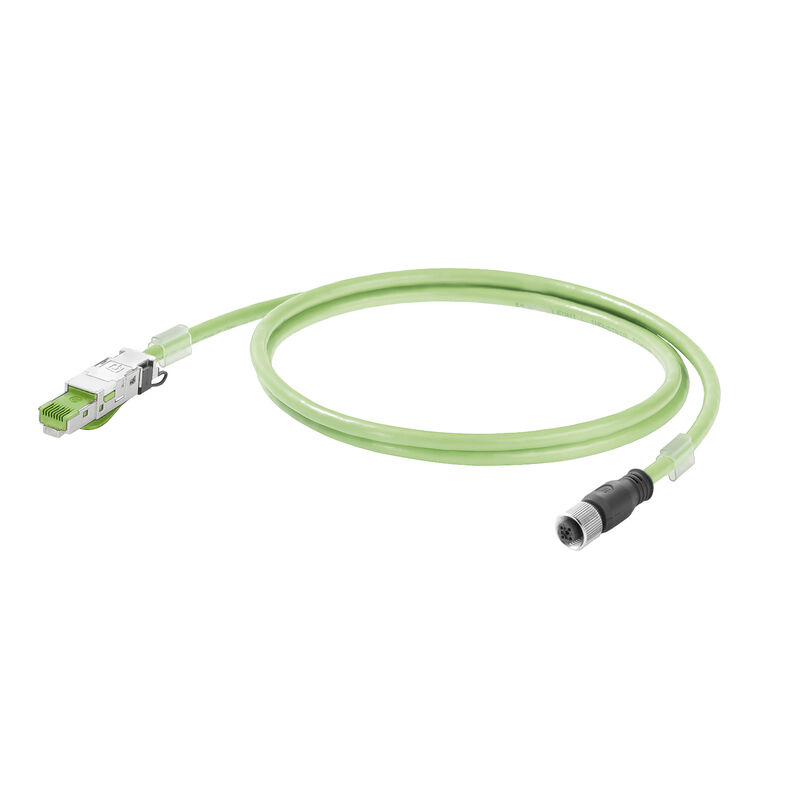

Dragline cable, PROFINET, M12 D-code – IP 67 straight socket, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 5 m

Tuotteen tunnus 1211080050
Fiche technique Soporte técnico Descargas de productos
Productos relacionados 10
Approvals Allmänna beställningsdata Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Стандарты для кабелей Общие стандарты Стандарты Конструкция кабеля Электрические свойства кабеля Механические свойства и свойства материала кабеля Dugó, bal Connettore maschio dx Clasificaciones

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E316369

Allmänna beställningsdata

Версия
Dragline cable, PROFINET, M12 D-code – IP 67 straight socket, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 5 m
Заказ №
1211080050
Тип
IE-C5DD4UG0050MSSA70-E
GTIN (EAN)
4050118072723
Кол.
1 Pieza

Dimensiones y pesos

Длина
5 m
Longitud (pulgadas)
196,85 inch
Peso neto
336 g

Temperaturas

Температура хранения
-50 °C...70 °C
Рабочая температура
-40 °C...70 °C
Температура монтажа
-20 °C...60 °C

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme con exención
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Стандарты для кабелей

Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Общие стандарты

Сертификат № (cULus)
E316369

Стандарты

Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Конструкция кабеля

Диаметр внутренней оболочки
3,9 mm
Диаметр изоляции
1,5 mm
Диаметр оболочки, макс.
6,7 mm
Диаметр оболочки, мин.
6,3 mm
Жилы
7
Изоляция
PE
Количество жил
4
Материал оболочки
Полиуретан
Материал проводника
Витой луженый медный провод
Наполнитель
В качестве центрального элемента
Нормативные обозначения
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Общий экран
Алюминиевая фольга
Экранирующая оплетка из медной проволоки
Перекрытие экранирующей оплетки
85 %
Расположение жил
Четверка звездной скрутки
Сечение
4*AWG 22/7 - 0,32 мм²
Толщина изоляции жил
0,38 mm
Толщина материала оболочки
0,9 mm
Толщина экранирующей оплетки
0,13 mm
Цвет оболочки
Verde (RAL 6018)
Цветовая последовательность жилы - пары жил
blanco, amarillo, azul, naranja
Экранирование
SF/UTP

Электрические свойства кабеля

Время прохождения сигнала
5,3 ns/m
Емкость при 1 кГц
52 nF/km
Задержка наклона
40 ns/100m
Испытательное напряжение: провод–провод–экран
2000 Вдейств., 50 Гц, 1 мин.
Категория
Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B)
Передаточный импеданс
20 мОм/м при 10 МГц
Рабочее напряжение (номин. знач. UL)
600 V
Рабочее напряжение UL
600 V
Разность сопротивления
3 %
Скорость
180 m/min
Сопротивление петли
120 Ω/km
Характеристический импеданс
100 ± 15 Ω a 1-100 MHz

Механические свойства и свойства материала кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-2
не содержится силикона
Да
Огнестойкость
по стандарту IEC 60332-1
Радиус изгиба мин., однократный
5 * диаметр кабеля
Радиус изгиба мин., повторяющийся
7,5 * диаметр кабеля
Распространение горения
Нет
Растягивающее усилие
≤ 150 Н
Скорость
180 m/min
Ускорение
4 m/s²
Устойчивость к воздействию масла
Según IEC 60811-2-1
Устойчивость к истиранию
muy buena
Устойчивый к УФ-лучам
Sí
Циклы сгиба
3 millió

Dugó, bal

Штекер левый
M12, IP67, Contatto femmina, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio dx

Штекер правый
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Clasificaciones

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
