Egenskaper

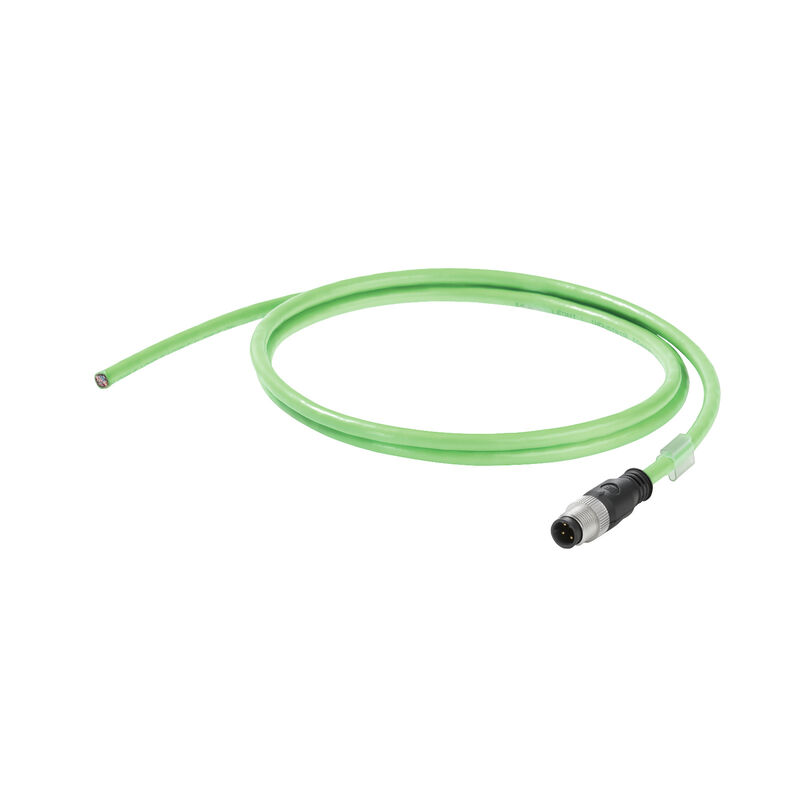

| Utförande | Släpkedjekabel, PROFINET, M12 D-kod – IP 67 hane rak, öppen, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PUR, 30 m |
| Art.nr. | 1025940300 |
| Typ | IE-C5DD4UG0300MCSXXX-X |
| GTIN (EAN) | 4032248750580 |
| Förp. | 1 items |
| Längd | 30 m |
| Bygglängd (tum) | 1 181,102 inch |
| Nettovikt | 1 840 g |
| Lagertemperatur | -50 °C...70 °C |
| Drifttemperatur | -40 °C...70 °C |
| Installation temperature | -20 °C...60 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Norm isolationsmaterial | DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3) |
| Norm ledarmaterial | DIN EN 13602 Cu-ETP-A |
| Norm skärmmaterial | DIN EN 13602 Cu-ETP-A..B |
| Norm isolationsmaterial | DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3) |
| Norm ledarmaterial | DIN EN 13602 Cu-ETP-A |
| Norm skärmmaterial | DIN EN 13602 Cu-ETP-A..B |
| Övertäckning skärmflätning | 85 % |
| Anordning ledare | Star quad |
| Antal ledare | 4 |
| Area | 4*AWG 22/7 - 0,32 mm² |
| Avskärmning | SF/UTP |
| Diameter inre mantel | 3,9 mm |
| Färgsekvens ledare - ledarpar | vit, gul, blå, orange |
| Isolering | PE |
| Isoleringsdiameter | 1,5 mm |
| Ledarmaterial | Flertrådig förtennad kopparledare |
| Manteldiameter, max. | 6,7 mm |
| Manteldiameter, min. | 6,3 mm |
| Mantelfärg | grön (RAL 6018) |
| Material mantel | PUR |
| Normbeteckningar | 2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC |
| Samlingsskärm |
Aluminiumfolie
Skärmflätning av koppartråd |
| Tjocklek ledarisolering | 0,38 mm |
| Tjocklek mantelmaterial | 0,9 mm |
| Tjocklek skärmflätning | 0,13 mm |
| Trådar | 7 |
| Utfyllnad | Som centralt element |
| Driftspänning UL | 600 V |
| Driftspänning (UL-märkning) | 600 V |
| Fördröjd snedställning | 40 ns/100m |
| hastighet | 180 m/min |
| Kapacitet vid 1 kHz | 52 nF/km |
| Karakteristisk impedans | 100 ± 15 Ω vid 1-100 MHz |
| Kategori | Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B) |
| Motståndsdifferens | 3 % |
| Provspänning ledare-ledare-skärm | 2000 Veff, 50 Hz, 1 min |
| Signallöptid | 5,3 ns/m |
| Slingmotstånd | 120 Ω/km |
| Transferimpedans | 20 mΩ/m vid 10 MHz |
| Accelerartion | 4 m/s² |
| Böjcykler | 3 Mio |
| Brandspridning | Nej |
| Böjradie min, unik | 5 x kabeldiameter |
| Böjradie min, upprepad | 7,5 x kabeldiameter |
| Dragkraft | ≤ 150 N |
| Flamhärdighet | enligt IEC 60332-1 |
| Halogener | halogenfri, enligt IEC 60754-2 |
| hastighet | 180 m/min |
| Oljebeständighet | enligt IEC 60811-2-1 |
| Rivtålighet | mycket bra |
| Silikonfri | Ja |
| UV-beständig | Ja |
| Stickkontakt vänster | M12, D-kodad, IP67, hankontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Stickkontakt höger | fri ledarände |
| Godkännande/Certifikat/Dokument om överensstämmelse | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_152581) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1025940300) |
| Användardokumentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Uppfyllelse |
