IE-FM5D2UE0001MST0ST0X
IE-FM5D2UE0001MST0ST0X
Detailzeichnung
Cable cross-section

IE-FM5D2UE0001MST0ST0X

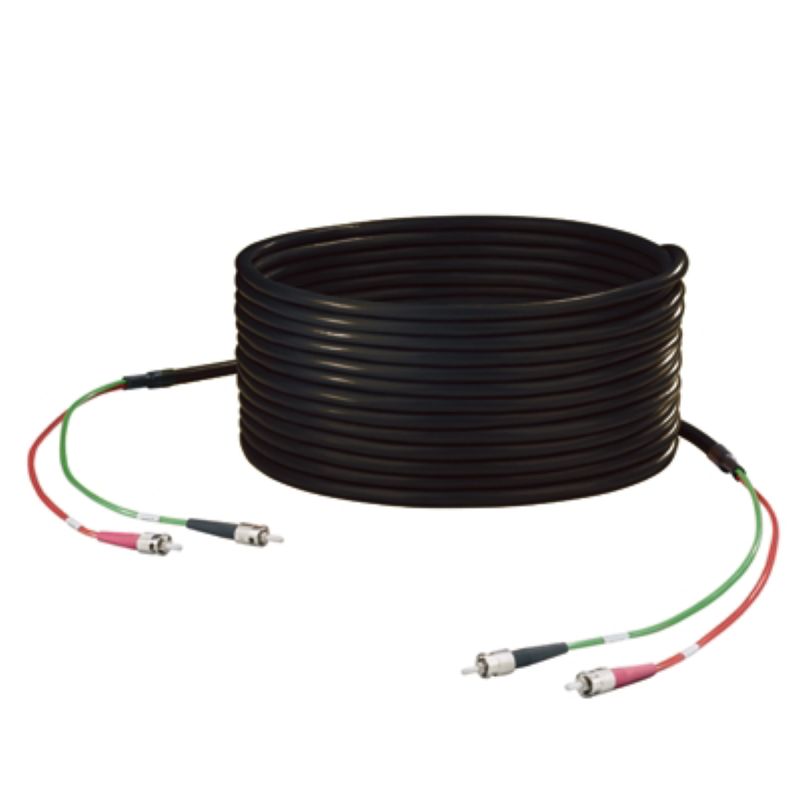

Schleppkettenkabel, ST, ST IP 20, 50 µm, PUR, 1 m

Nr. produktu 8876450010
Pobierz kartę katalogową Produkt Downloads
Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Standards Normen Optische Eigenschaften Kabel Kabelaufbau Mechanische und Materialeigenschaften Kabel Stecker Stecker links Stecker rechts Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Változat
Schleppkettenkabel, ST, ST IP 20, 50 µm, PUR, 1 m
Référence
8876450010
Type
IE-FM5D2UE0001MST0ST0X
GTIN (EAN)
4032248609987
Qty.
1 Stück

Abmessungen und Gewichte

Hossz
1 m
Länge (inch)
39,37 inch
Nettogewicht
47,52 g

Temperaturen

Storage temperature
-40 °C...80 °C
Temperatura eksploatacyjna
-40 °C...80 °C
Installation temperature
-20 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Allgemeine Standards

Standardní konektor
IEC 61754-2

Normen

Connector standard
IEC 61754-2

Optische Eigenschaften Kabel

Bandbreite
500 MHz*km bei 850 nm
500 MHz*km bei 1300 nm
Einfügungsdämpfung
≤ 0,4 dB
Fibertyp
GOF
Multimode
OM2
Rückflussdämpfung
≥ 30 dB
Затухание
2,3 dB/km bei 850 nm
≤ 0,5 db/km bei 1300 nm

Kabelaufbau

Core diameter
50 µm
Material sheath
PUR
Montaje del cable
Breakout Schleppkette
Primary coating
245 µm
Sheath diameter
6 mm
외피 색상
schwarz

Mechanische und Materialeigenschaften Kabel

Biegeradius min, wiederholt
77 mm
Biegeradius, min., einmalig
25 mm
Biegezyklen
100.000
Halogene
Nein

Stecker

Stecker links
ST, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, ungeschirmt
Stecker rechts
ST, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, ungeschirmt

Stecker links

Stecker links
ST, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
ST, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, ungeschirmt

Klassifikationen

ETIM 8.0
EC002607
ETIM 9.0
EC002607
ETIM 10.0
EC002607
ECLASS 14.0
27-06-10-03
ECLASS 15.0
27-06-10-03
