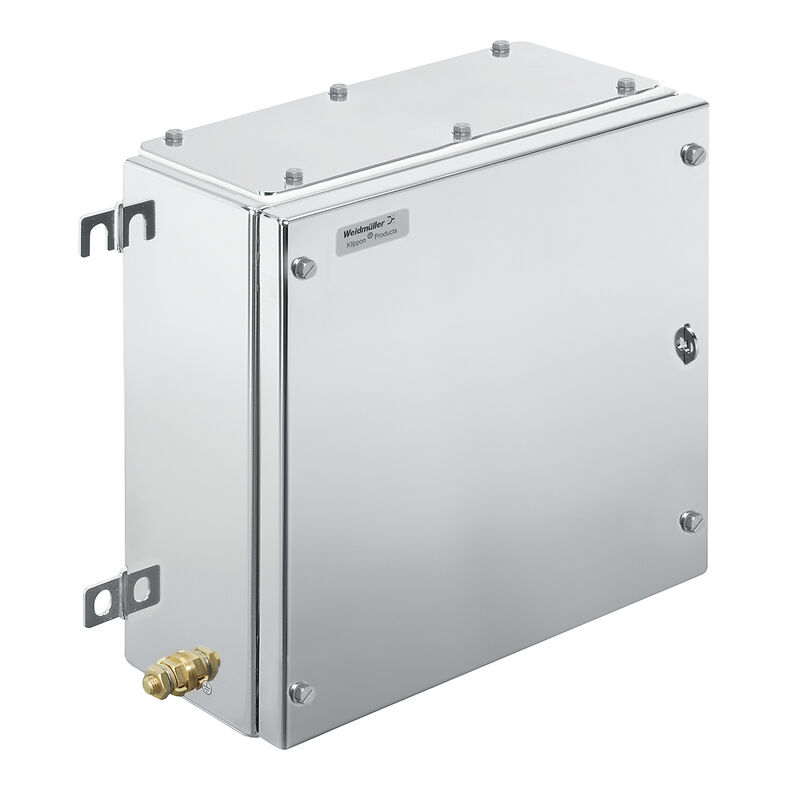

KTB MH 303015 S4E4
Klippon TB MH (Terminal Box - Multi Hinge), Tom kapsling, Rostfria stål kapslingar, Höjd: 306 mm, Bredd: 306 mm, Djup: 150 mm, Flänsplattor: nedre, övre, vänster, höger, Material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver
Egenskaper
| Utförande | Klippon TB MH (Terminal Box - Multi Hinge), Tom kapsling, Rostfria stål kapslingar, Höjd: 306 mm, Bredd: 306 mm, Djup: 150 mm, Flänsplattor: nedre, övre, vänster, höger, Material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver |
| Art.nr. | 1194740000 |
| Typ | KTB MH 303015 S4E4 |
| GTIN (EAN) | 4032248977444 |
| Förp. | 1 items |

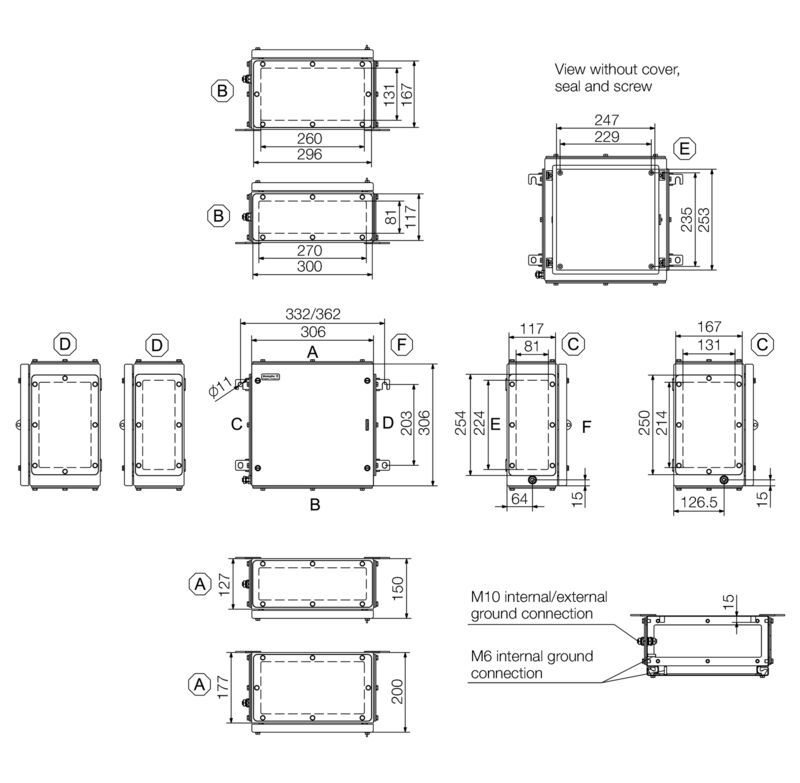

| Djup | 150 mm |
| Byggdjup (tum) | 5,905 inch |
| Höjd | 306 mm |
| Bygghöjd (tum) | 12,047 inch |
| Bredd | 306 mm |
| Byggbredd (tum) | 12,047 inch |
| Montagemått höjd | 203 mm |
| Montagemått bredd | 362 mm |
| Nettovikt | 7 660 g |
| Drifttemperatur | -60 °C...135 °C |
| Anmärkning: omgivningstemperatur (service) | För användning i temperaturområdet över 105°C är IP-klassen begränsad till IP66. |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd |
| M12 | 20 |
| M16 | 11 |
| M20 | 9 |
| M25 | 4 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M63 | 0 |
| M75 | 0 |
| M12 | 20 |
| M16 | 11 |
| M20 | 9 |
| M25 | 4 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M63 | 0 |
| M75 | 0 |
| M12 | 24 |
| M16 | 13 |
| M20 | 11 |
| M25 | 5 |
| M32 | 4 |
| M40 | 3 |
| M50 | 3 |
| M63 | 0 |
| M75 | 0 |
| Certifikat nr. (ATEX) | PTB11ATEX2019 |
| Certifikat nr. (IECEX) | IECEXPTB11.0071 |
| Certifikat-nr (CCOE) | P461058_1 |
| Certifikat-nr (DNV) | TAE000013S |
| Certifikat-Nr. (cULus) | E243298 |
| Certifikat-Nr. (INMETRO) | IEX13.0006U |
| Certifikat-nr. för elektronikbox (NEPSI) | 2020322303003289 |
| Certifikat-nr. för plintbox (AEx) | E223792 |
| Certifikat-nr. för plintbox (ATEX) | IBExU14ATEX1050 |
| Certifikat-nr. för plintbox (IECEx) | IECEXIBE14.0013 |
| Certifikat-nr. för plintbox (INMETRO) | LMP 21.0017 |
| Certifikat-nr. för plintbox (KOSHA) | 16-AV4BO-0245X |
| Certifikat-nr. för UL 508A | E223801 |
| Certifikat-nr. för UL Haz.Loc. | E223792 |
| Certifikat-nr. för UL Ord.Loc. | E243298 |
| Certifikat-nr. för UL plintbox | E223792 |
| Certifikatnummer för tom kapsling (ATEX) | IBExU14ATEX1028 U |
| Certifikatnummer för tom kapsling (ECAS) | 21-09-25241/E21-09-053807 |
| Certifikatnummer för tom kapsling (IECEx) | IECEx IBE 14.0004U |
| Certifikatnummer för tom kapsling (INMETRO) | LMP 21.0016U |
| Försäkran om överensstämmelse nr. (DoC LVD) | DE PS261X 160412 001ISS03 |
| Intyg om överensstämmelse nr. (AoC) | DE PS261X 160309 001ISS06 |
| Villkor för godkännande |
ATEX
CCoE cULus DNV IECEX INMETRO KC NEPSI CCC UL AEx Class Div. UL AEx Class Zone |
| Anmärkning: Skyddsklass | Vid användning i temperatur över 105 °C är kapslingsklassen begränsad till IP 66. |
| Antal lockskruvar | 4 |
| Användningsområden |
Explosionsfarliga områden
Processindustri Olje- och gasindustri Kemisk industri Offshore Onshore |
| Driftstemperatur, max | 135 °C |
| Driftstemperatur, min. | −60 °C |
| Fastsättning av lock | 4 gängjärn och M6 sexkantspårskruvar SW10 |
| Flänsplattor |
nedre
övre vänster höger |
| Flänsplåt | Ja |
| Kapslingens fastsättning | 4 påsvetsade montagefötter med 11 mm hålstorlek (2 spår- och 2 korsformade montagefötter) |
| Kartongmått | 460x500x240 |
| Komponentfastsättning | 4,6 resp. 9 bultar M6 innergänga |
| Lock | Ja |
| Material | Rostfritt stål 1.4404 (316 L) |
| Materialtjocklek fläns | 3 mm |
| Materialtjocklek kapsling | 1,5 mm |
| Materialtjocklek lock | 1,5 mm |
| max. last | 37 kg |
| Montering av flänsplatta | M6 sexkantsskruvar 10 SW |
| Normer |
DIN EN 62208 – Standard tomma kapslingar
DIN EN 61373 Class 1B** DIN EN 15085-2 EN 60079-0 EN 60079-7 EN 60079-31 IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| Nyckelbredd | 10 mm |
| Position PE-skruv | Kapslingssida C |
| Skyddsklass |
IP66
IP67 |
| Skyddsklass (UL) |
Type 3
Type 4X Type 12 |
| Slagtålighet |
7 J ATEX-Version
10 J standardversion |
| Tätningsmaterial | Silikon |
| Totalmått | 328 x 387 x 165 |
| Vridmoment för lockskruvar | 2,5 Nm |
| Yta | elektropolerad |
| Åtkomstöppning Bredd | 247 mm |
| Åtkomstöppning Höjd | 253 mm |
| Öppningsvinkel lock | 130 ° |
| WDU 10 / ZDU 10 | 1x20 |
| WDU 16 / ZDU 16 | 1x16 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x40 |
| WDU 35 / ZDU 35 | 1x12 |
| WDU 4 / ZDU 4 | 2x33 |
| WDU 6 / ZDU 6 | 2x25 |
| Jordning, kapsling, extern | Kontinuerlig M10 jordbult i kapslingsunderdel |
| Jordning, kapsling, intern | Påsvetsad M6 jordskruv i rostfritt stål i kapslingsunderdel och lock. |
| Jordning, kapsling, lock | Påsvetsad M6 jordskruv i rostfritt stål i kapslingsunderdel och lock. |
| WDU 10 / ZDU 10 | 1x20 |
| WDU 16 / ZDU 16 | 1x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x41 |
| WDU 35 / ZDU 35 | 1x12 |
| WDU 4 / ZDU 4 | 2x34 |
| WDU 6 / ZDU 6 | 2x25 |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321)
[CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [IECEXPTB11.0071](https://mdcop.weidmueller.com/mediadelivery/asset/900_157710) [PTB11ATEX2019](https://mdcop.weidmueller.com/mediadelivery/asset/900_157711) [16-AV4BO-245X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157712) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [UKCA Declaration of Conformity - Klippon TB Empty Enclosures - UKCA DE PS261X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319916) [CERTIFICADO - LMP 21.0016U_INVÓLUCRO VAZIO KLIPPON TB FS... (KTB FS), TB MH... (KTB MH), TB QL... (KTB QL) (Rev.02)](https://mdcop.weidmueller.com/mediadelivery/asset/900_314827) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [UKCA Attestation of Conformity - Klippon TB Empty Enclosures - AoC UKCA DE PS261X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319911) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53898) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1194740000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1194740000) |
| Upphandlingsspecifikation |
[Klippon TB MH 303015 S4E4_1194740000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_57014)
[Klippon TB MH 303015 S4E4_1194740000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_57092) [Klippon TB MH 303015 S4E4_1194740000_NL](https://mdcop.weidmueller.com/mediadelivery/asset/900_57153) |
| Användardokumentation | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40379) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL WIND 2012 EN](http://download.weidmueller.com/asset/download/file/38289) [FL APPL PROCESS EN](http://download.weidmueller.com/asset/download/file/38303) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [PI KLIPPON TB MH QL EN](http://download.weidmueller.com/asset/download/file/38134) [PI KLIPPON TB MH QL EN](http://download.weidmueller.com/asset/download/file/38134) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Godkännanden |                 |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E243298 |
