LS2HF 3.50/14/90 3.5SN OR BX

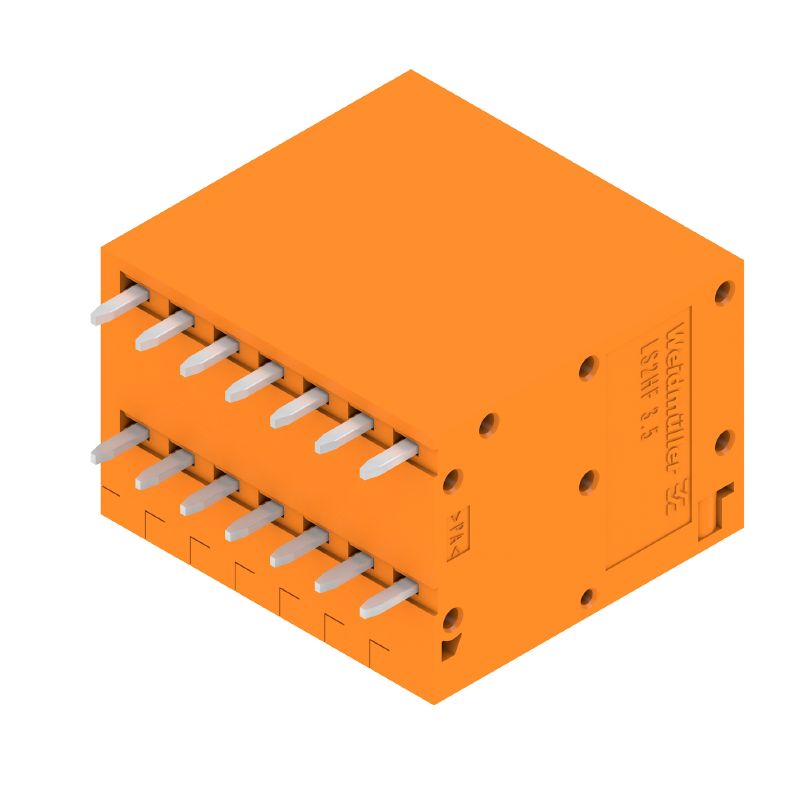

Illustrazione del prodotto
LS2HF 3.50/14/90 3.5SN OR BX

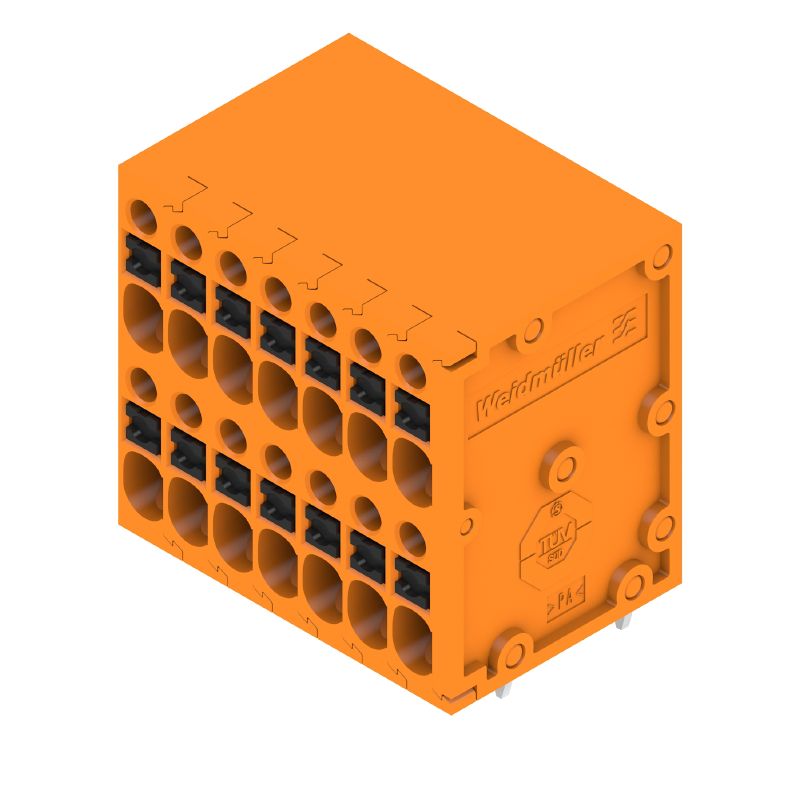

Illustrazione del prodotto
LS2HF 3.50/14/90 3.5SN OR BX
Dimensional drawing
LS2HF 3.50/14/90 3.5SN OR BX
Graph
LS2HF 3.50/14/90 3.5SN OR BX
Vantaggi del prodotto
Fast conductor entry through PUSH IN
LS2HF 3.50/14/90 3.5SN OR BX
Vantaggi del prodotto
Simple and reliable connection
LS2HF 3.50/14/90 3.5SN OR BX
Vantaggi del prodotto
Compact design with 2 levels
LS2HF 3.50/14/90 3.5SN OR BX
Vantaggi del prodotto

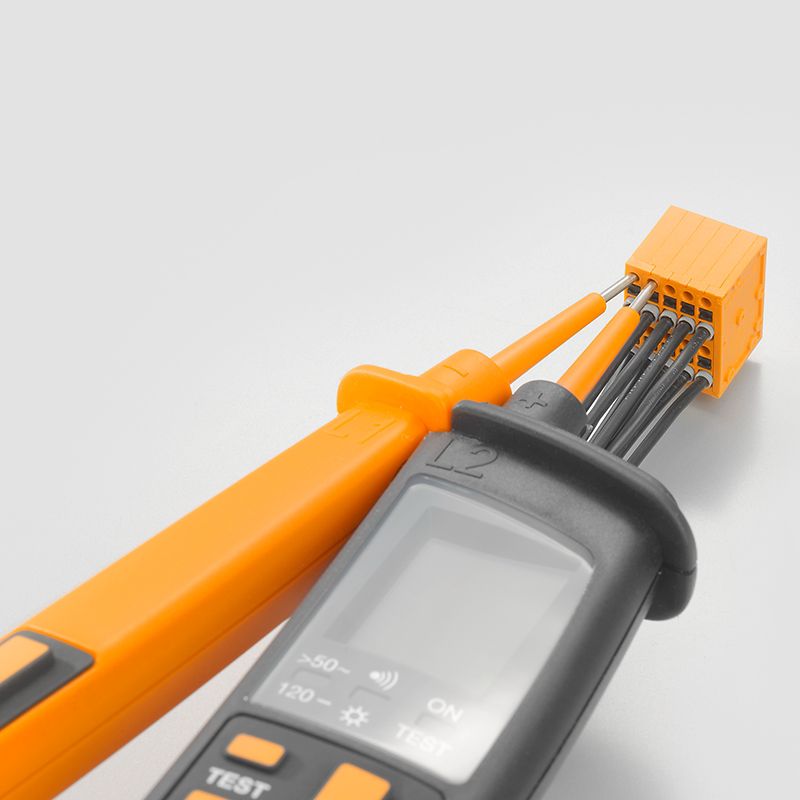

Maintenance through test tap

LS2HF 3.50/14/90 3.5SN OR BX

Morsetti per circuito stampato, 3.50 mm, Numero di poli: 14, 90°, Lunghezza spina a saldare (l): 3.5 mm, arancione, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Box

N. articolo 2000990000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Prodotti correlati 14
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Wersja
Morsetti per circuito stampato, 3.50 mm, Numero di poli: 14, 90°, Lunghezza spina a saldare (l): 3.5 mm, arancione, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Box
Nr zam.
2000990000
Typ
LS2HF 3.50/14/90 3.5SN OR BX
GTIN (EAN)
4050118382723
CPZ
50 Pezzo
Parametri prodotto
IEC: 400 V / 17.5 A / 0.2 - 1.5 mm²
UL: 150 V / 12.5 A / AWG 26 - AWG 16
Imballaggio
Box

Dimensioni e pesi

Głębokość
18 mm
Profondità (pollici)
0,709 inch
Wysokość
27,7 mm
Altezza (pollici)
1,091 inch
Altezza minima
24,2 mm
Szerokość
29,5 mm
Larghezza (pollici)
1,161 inch
Nettovikt
13,04 g

Conformità ambientale del prodotto

Status zgodności z dyrektywą RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

Famiglia prodotti
OMNIMATE Signal - Serie LS
Tecnica di collegamento cavi
PUSH IN con attuatore
Montaggio su circuito stampato
Collegamento a saldare THT
Leiterabgangsrichtung
90°
Passo in mm (P)
3,5 mm
Passo in pollici (P)
0,138 "
Numero di poli
14
Numero di serie di poli
2
assemblabile da parte del cliente
No
quantità di file
2
Lunghezza spina a saldare (l)
3,5 mm
Solder pin length tolerance
-0,1 / 0 mm
Dimensiones del pin de soldadura
1,0 x 0,6 mm
Dimensioni del codolo a saldare = tolleranza d
0 / -0,05 mm
Diametro foro di equipaggiamento (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Numero di codoli a saldare per polo
1
Lama cacciavite
0,4 x 2,5
Lunghezza di spellatura
8 mm
L1 in mm
21 mm
L1 in pollici
0,827 "
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Grado di protezione
IP20

Dati del materiale

Materiale isolante
PA 66/6
Colori
arancione
Colore elementi di azionamento
nero
Tabella dei colori (simile)
RAL 2000
Comparative Tracking Index (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega di rame
Struttura a strati del collegamento a saldare
4...7 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,2 mm²
Campo di sezioni, max.
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
con terminale AEH con collare DIN 46 228/4, max.
0,75 mm²
con terminale, DIN 46228 pt 1, min.
0,2 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,25 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025760000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025770000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0690700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9021040000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0372700000
Testo di riferimento
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60947-7-4
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
9 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
8 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
200 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV

Dati di dimensionamento secondo CSA

Tensione nominale (Gruppo B / CSA)
150 V
Tensione nominale (Gruppo D / CSA)
150 V
Corrente nominale (Gruppo B / CSA)
12,5 A
Corrente nominale (Gruppo D / CSA)
12,5 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16

Dati di dimensionamento sec. UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
150 V
Tensión nominal (Use Group D / UL 1059)
150 V
Rated current (Use group B / UL 1059)
12,5 A
Corrente nominale (Gruppo D / UL 1059)
12,5 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Verpackung
Box
VPE Länge
210 mm
VPE Breite
155 mm
VPE Höhe
30 mm

Controlli sulla tipologia

Test: Durability of markings
  • Standard:
    IEC 60947-7-4 sezione 7.1.4 / 08.13
  • Test:
    siglatura di origine, identificazione della tipologia, passo, orologio della data
  • Valutazione:
    disponibile
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99, IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 0,2 mm²
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
  • Valutazione:
    passato
  • Requisito:
    0,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
  • Valutazione:
    passato
Pull-out test
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99, IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 0,2 mm²
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
  • Valutazione:
    passato

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Uwagi

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Per la pinza crimpatrice PZ 6/5 è consigliata una forma di crimpatura "A" per i terminali.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
