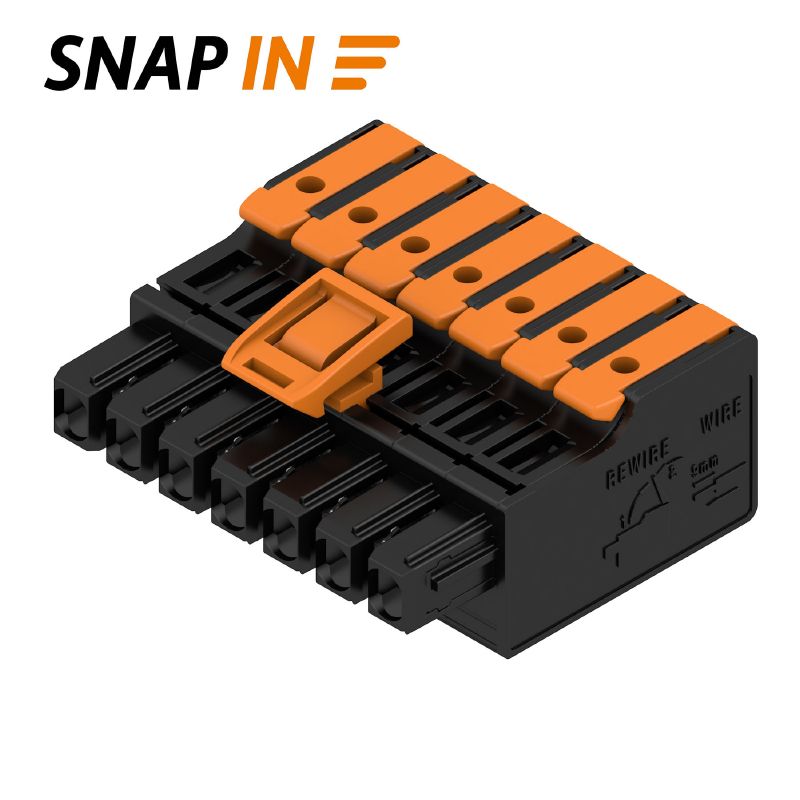

MPS 5/07 S F4 TN B B — Produktillustration

Ladda ner datablad

MPS 5/07 S F4 TN B B

Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 5.00 mm, Antal poler: 7, 180°, Box

Produkt-ID 2741720000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 5.00 mm, Antal poler: 7, 180°, Box
Art.nr.	2741720000
Typ	MPS 5/07 S F4 TN B B
GTIN (EAN)	4064675055242
Förp.	48 items
Produktparametrar	IEC: 400 V / 26.8 A / 0.5 - 4 mm² UL: 300 V / 18.5 A / AWG 20 - AWG 12
Förpackning	Box

Mått och vikter

Djup	34 mm
Byggdjup (tum)	1,339 inch
Höjd	17,5 mm
Bygghöjd (tum)	0,689 inch
Bredd	35,8 mm
Byggbredd (tum)	1,409 inch
Nettovikt	15,629 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Systemvärden

Produktfamilj	OMNIMATE 4.0
Anslutningstyp	Fältanslutning
Ledaranslutningsteknik	SNAP IN
Delning i mm (P)	5 mm
Delning i tum (P)	0,197 "
Ledarutgångsriktning	180°
Antal poler	7
L1 i mm	30 mm
L1 i tum	1,181 "
Antal rader	1
Polradstal	1
Beröringsskydd enligt DIN VDE 57	fingersäker
Beröringsskydd enligt DIN VDE 0470	IP 20
Skyddsklass	IP20
Genomgångsmotstånd (6)	≤5 mΩ
Avisoleringslängd	9 mm
Avisoleringslängd, tolerans	min.: 8 mm max.: 10 mm
Stickcykler	25
Max. instickskraft/pol	8,5 N
Max. dragkraft/pol	8,5 N

Materialdata

Isoleringsmaterial	PBT GF
Färgkod	svart
Färgtabell (jämförbar)	RAL 9011
Isoleringsmaterialgrupp	I
CTI (Comparative Tracking Index)	≥ 600
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	förtennad
Lagertemperatur, min.	−25 °C
Lagertemperatur, max.	55 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	125 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,34 mm²
Anslutningsområde, max.	4 mm²
entrådig, min. H05(07) V-U	0,5 mm²
entrådig, max. H05(07) V-U	2,5 mm²
fintrådig, min. H05(07) V-K	0,5 mm²
fintrådig, max. H05(07) V-K	4 mm²
med AEH med krage DIN 46 228/4, min.	0,34 mm²
med ändhylsa med krage DIN 46 228/4, max.	2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.	0,34 mm²
med ändhylsa enligt DIN 46 228/1, max.	2,5 mm²
Isoleringens ytterdiameter, max.	4 mm
Anslutningsbar ledare	Ledarens anslutningsarea: nominell: 0,34 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9025770000 Ledarens anslutningsarea: nominell: 0,5 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9025870000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9004050000 Ledarens anslutningsarea: nominell: 0,75 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9025860000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0542500000 Ledarens anslutningsarea: nominell: 1 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9025950000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0282800000 Ledarens anslutningsarea: nominell: 1,5 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0635100000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0186500000 Ledarens anslutningsarea: nominell: 2,5 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9019160000 Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9004080000
Referenstext	Ytterdiametern på plastkragen ska inte vara större än rastret (P) Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	26,8 A
Märkström, max. antal poler (Tu=20°C)	19,7 A
Märkström, min. antal poler (Tu=40°C)	23,1 A
Märkström, max. antal poler (Tu=40°C)	16,9 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	4 kV

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	300 V
Märkspänning (användargrupp C / UL 1059)	150 V
Märkspänning (användargrupp D / UL 1059)	300 V
Märkström (användargrupp B / UL 1059)	18,5 A
Märkström (användargrupp C / UL 1059)	18,5 A
Märkström (användargrupp D / UL 1059)	18,5 A
Ledardiameter AWG, min.	AWG 20
Ledardiameter AWG, max.	AWG 12
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• AEH utan plastkrage enligt DIN 46228/1
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Produktillustrationer

Produktillustration-09	[MAM_Cumulus:174727](null)
Överskrift för figur 09	Produktfördel
Bildtext-09	Easy one-handed use of top-fixation

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337) [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_172926)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2741720000)
Meddelande om produktändring	[20210526 Technical change to MPS 5 and MHS 5 H](https://mdcop.weidmueller.com/mediadelivery/asset/900_225486) [20210526 Technische Änderung zu MPS 5 und MHS 5 H](https://mdcop.weidmueller.com/mediadelivery/asset/900_225487) [20210602 Technical change to MPS 5](https://mdcop.weidmueller.com/mediadelivery/asset/900_225488) [20210602 Technische Änderung zu MPS 5](https://mdcop.weidmueller.com/mediadelivery/asset/900_225489) [20230105 MPS 5 – Change of top-fixation](https://mdcop.weidmueller.com/mediadelivery/asset/900_290560) [20230105 MPS 5 – Optimierung der Top-Fixierung](https://mdcop.weidmueller.com/mediadelivery/asset/900_290561)
Användardokumentation	[Assembly instructions MPS 7S/5 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_177970)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Godkännanden

Godkännanden	![CURUS](/picture/CURUS.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E60693
