Egenskaper
| Art.nr. | 2716690000 |
| Typ | PNP-U-MOD-TCP |
| GTIN (EAN) | 4064675002567 |
| Förp. | 1 items |
| Djup | 225 mm |
| Byggdjup (tum) | 8,858 inch |
| Höjd | 340 mm |
| Bygghöjd (tum) | 13,386 inch |
| Bredd | 550 mm |
| Byggbredd (tum) | 21,654 inch |
| Nettovikt | 999 g |
| Lagertemperatur | -25 °C...70 °C |
| Fuktighet vid lagringstemperatur | 0...90 % (ingen daggbildning) |
| Omgivningstemperatur | -10 °C...45 °C |
| Fuktighet | 0–75 % relativ luftfuktighet (vid omgivningstemperatur) |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6aI, 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 Lead monoxide 1317-36-8 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | ba103bb9-1f96-4ea8-9781-3f6260ebf16f |
| Märkström | via strömomvandlare 1A/5A |
| Gränssnitt |
Ethernet 10/100 Base-TX (RJ-45 hona)
Webbserver/e-post |
| Protokoll |
TCP/IP
DHCP Client (BootP) Modbus/TCP (Port 502) ICMP (Ping) NTP Modbus RTU over Ethernet (Port 8000) FTP SNMP |
| Temperaturingång | Ja |
| Användningsområde | Ström- och flödesmätning |
| Användning | Plug & Play |
| Lufttryck (drift) | ≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2 |

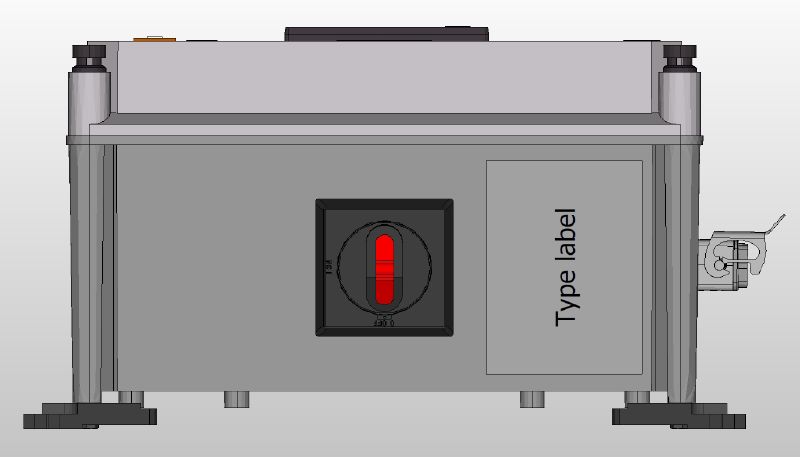

| Monteringstyp | Väggmontering: Anslutningssida liggande |
| Märkström | via strömomvandlare 1A/5A |
| Nedsmutsningsgrad | 4 |
| Skyddsklass | IP54 |
| Normer | IEC 61439-2 |
| Mätområde, spänning L-L, AC | 480 V |
| Överspänningskategori | II |
| Spänningsförsörjning | 230 V |
| Nedsmutsningsgrad | 4 |
| Överspänningskategori | II |
| Produktinformation |

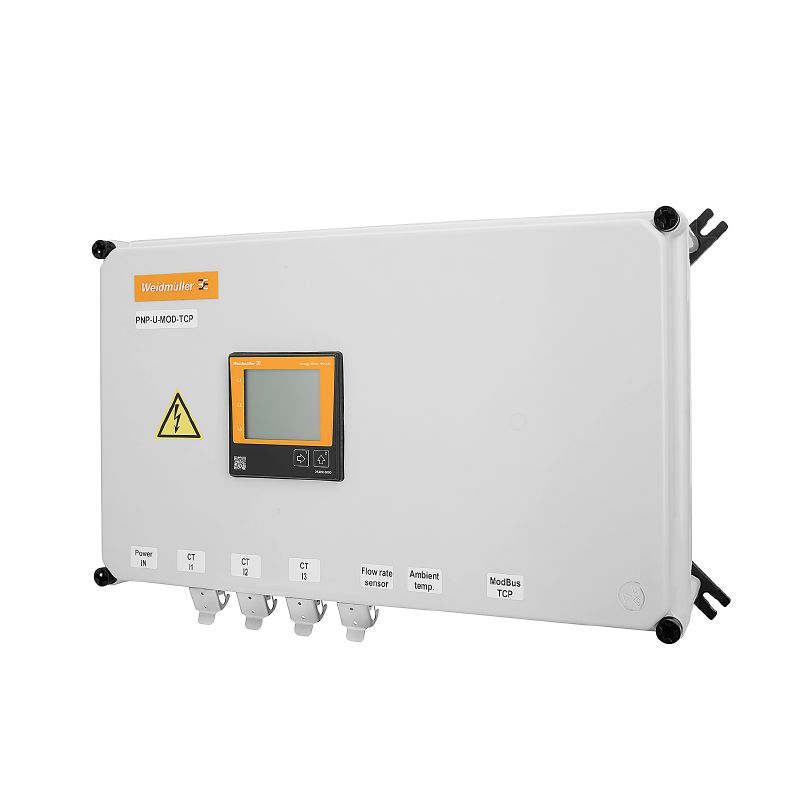

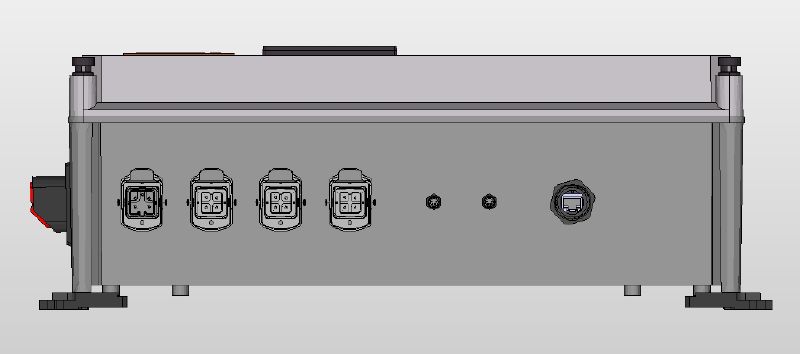

Flödesmätning Produkterna PNP-63-MOD-TCP och PNP-U-MOD-TCP arbetar med en extern flödesgivare. Givarens signalledning är ansluten till mätanordningen via en SAI-anslutning. Temperaturmätning Omgivningstemperaturen registreras med en utvändig temperaturgivare. Givarens signalledning är ansluten till mätanordningen via en SAI-anslutning. Strömförbrukningsmätning Produkterna PNP-16-MOD-TCP, PNP-32-MOD-TCP och PNP-63-MOD-TCP tillhandahålls med integrerade strömtransformatorer. Kraftledningen styrs via CEE-anslutningarna genom mätanordningen till maskinen eller anläggningen. Produkten PNP-U-MOD-TCP arbetar med utvändiga strömtransformatorer. Strömtransformatorernas signallinjer är anslutna till mätanordningen via HMC-anslutningar. Kommunikation De uppmätta värdena överförs från mätanordningen till nätverket via en datalinje. De uppmätta värdena kan visas i realtid på en ansluten dator. |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253851) |
| Användardokumentation |
[Operation manual for used digital flow switch PFMB7202](https://mdcop.weidmueller.com/mediadelivery/asset/900_164512)
[Quick guide for used digital flow switch PFMB7202](https://mdcop.weidmueller.com/mediadelivery/asset/900_164513) [Quick installation guide PnP-Box- series](https://mdcop.weidmueller.com/mediadelivery/asset/900_184595) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| ROHS | Uppfyllelse |
