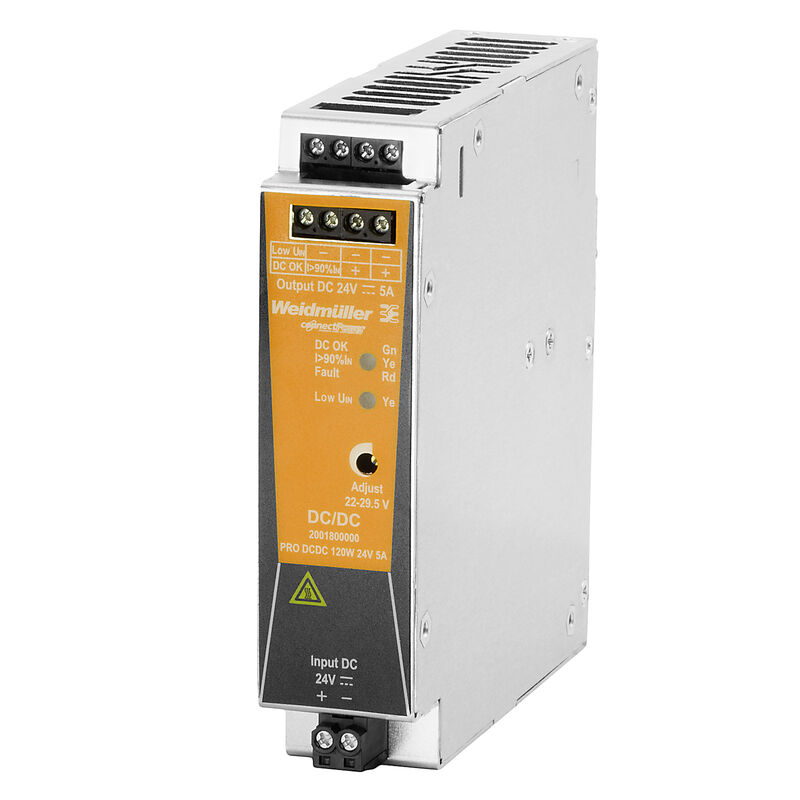

DC/DC-omvandlare

Produkt-ID 2001800000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 3 Använda produkter 10
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Ingång Utgång Allmänna uppgifter EMC / stöt / vibration Isolationskoordinater Elsäkerhet (använda normer) Anslutningsdata (ingång) Anslutningsdata (utgång) Anslutningsdata (signal) Signalisering Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319258/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E258476
Certificat-nr (cULusEX)
E470829

Allmänna beställningsdata

Utförande
DC/DC-omvandlare
Art.nr.
2001800000
Typ
PRO DCDC 120W 24V 5A
GTIN (EAN)
4050118383836
Förp.
1  items

Mått och vikter

Djup
120  mm
Byggdjup (tum)
4,724  inch
Höjd
130  mm
Bygghöjd (tum)
5,118  inch
Bredd
32  mm
Byggbredd (tum)
1,26  inch
Nettovikt
767  g

Temperaturer

Lagertemperatur
-40 °C...85 °C
Drifttemperatur
-25 °C...70 °C
Fuktighet vid driftstemperatur
5...95 % (ingen daggbildning)
Idrifttagande
≥ -40 °C
Fuktighet
5...95 % (ingen daggbildning)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6d8cdf22-8230-4af8-86c8-3558c716666d

Ingång

Anslutningsteknik
Skruvanslutning
Ingångssäkring (intern)
Ja
Ingångsspänningsområde DC
14…32 V (under drift)
18…32 V (driftsättning)
Inkopplingsström begränsning
Ja
Inkopplingsströmmen
max. 10 A
Märkingångsspänning
24 V dc
Nominell strömförbrukning
130,4  VA
Rekommenderad försäkring
10 A, kar. B automatsäkring
10 A, kar. C automatsäkring

Utgång

Anslutningsteknik
Skruvanslutning
DCL - reserv för belastningstoppar
  • Boostvaraktighet:
    5 s
  • Multipel av märkströmmen:
    150 %
  • Boostvaraktighet:
    200 ms
  • Multipel av märkströmmen:
    200 %
  • Boostvaraktighet:
    100 ms
  • Multipel av märkströmmen:
    300 %
  • Boostvaraktighet:
    50 ms
  • Multipel av märkströmmen:
    400 %
  • Boostvaraktighet:
    20 ms
  • Multipel av märkströmmen:
    600 %
Kapacitiv last
obegränsad

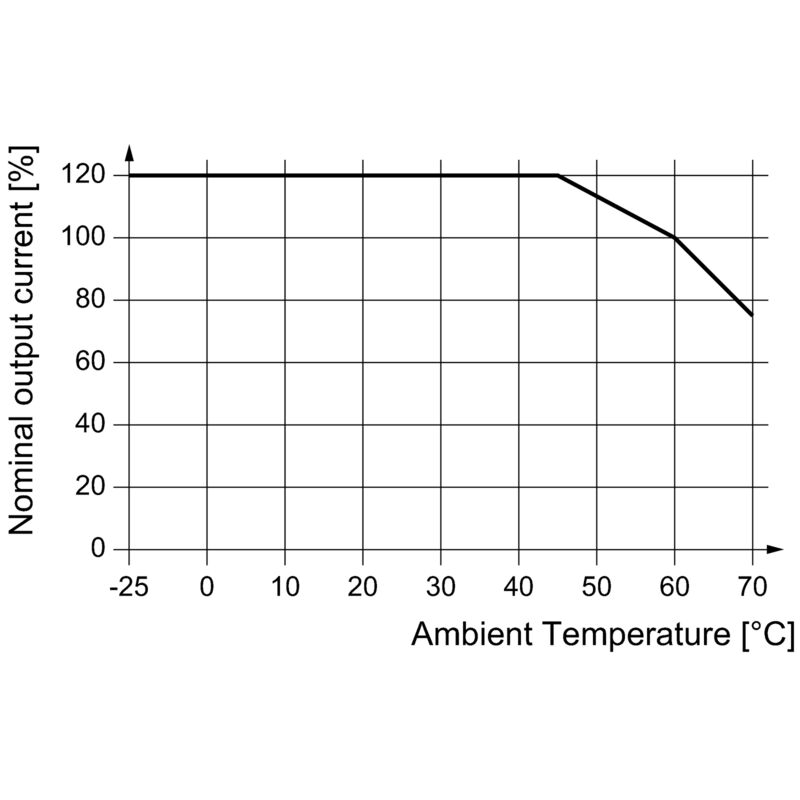

Kontinuerlig utgångsström @ UNominell
5 A @ 60 °C
6 A @ 45°C, 3,75 A @ 70°C
Märkutgångsspänning
24 V DC ± 1 %
Nominell utgående temperatur för Unom
5 A @ 60 °C
Parallellkopplingsbarhet
ja, max. 5 (utan diodmodul)
Restbrum, brytande toppar
≤ 20 mVPP @full last
Skydd mot bakspänning
Ja
Stigningstid
≤ 9 ms (Uout: 10%...90%)
Uteffekt
120  W
Utgångsspänning, kommentar
(kan ställas in med potentiometer på fronten)
Utgångsspänning, min.
22,5  V
Utgångsspännning, max.
29,5  V
Utgångsström
5 A
Överbelastningsskydd
Ja
Överlappstid vid nätbortfall
  • Överlappstid vid nätbortfall, min.:
    10 ms
  • Typ av ingångsspänning:
    DC
  • Ingångsspänning:
    24 V
  • Utgångsström:
    5 A
  • Utgångsspänning:
    24 V

Allmänna uppgifter

Fuktighet
5...95 % (ingen daggbildning)
Förlusteffekt, märklast
11  W
Förlusteffekt, tomgång
2  W
Inbyggnadsläge, monteringsanvisning
Horisontellt på TS35-montageskena. 50 mm avstånd upptill och nedtill för luftcirkulation. Kan monteras sida vid sida utan avstånd emellan.
50 mm fritt utrymme upptill och nedtill för fri luftcirkulation, kan monteras sida vid sida utan mellanrum
Kapslingsutförande
Metall, korrosionsbeständig
Kortslutningsskydd
Ja
Max. till. luftfuktighet (drift)
5 %… 95 % RH
Montagefot
Metall
MTBF
  • Enligt standard:
    SN 29500
  • Drifttid (timmar), min.:
    3 000 000 h
  • Omgivningstemperatur:
    25 °C
  • Ingångsspänning:
    24 V
  • Uteffekt:
    120 W
  • Driftcykel:
    100 %
  • Enligt standard:
    SN 29500
  • Drifttid (timmar), min.:
    1 450 000 h
  • Omgivningstemperatur:
    40 °C
  • Ingångsspänning:
    24 V
  • Uteffekt:
    120 W
  • Driftcykel:
    100 %
Radmonterbar
Nej
Skydd mot återspänningar från lasten
33…34 V DC
Skyddsklass
IP20
Strömbegränsning
150% Iout
Verkningsgrad
typ. 92 %
Överspänningskategori
III
Övertemperaturskydd
Ja

EMC / stöt / vibration

Begränsning av övertoner i nätet
Enligt EN 61000-3-2
Bullervärde enligt EN55032
Klass B
Interferenstålighetstest enligt
EN 61000-4-2 (ESD)
EN61000-4-4 (Burst)
EN61000-4-5 (överspänning)
EN 61000-4-6 (ledd)
EN61000-4-3 (HF field)
Tålighet mot stötar IEC 60068-2-27
30 g i alla riktningar
Tålighet mot vibrationer IEC 60068-2-6
2,3 g (15 Hz…150 Hz)

Isolationskoordinater

Isolationsspänning ingång / utgång
1,5  kV
Isolationsspänning utgång/jord
1,5  kV
Isolationsspänning utgång/jord
0,5  kV
Nedsmutsningsgrad
2
Skyddsklass
III
Överspänningskategori
III

Elsäkerhet (använda normer)

Elektrisk utrustning av maskiner
enligt EN60204
Säker frånskiljning / skydd mot elektrisk stöt
VDE 0100-410/enligt DIN 57100-410
Säkerhetstransformatorer för nätaggregat
Enligt EN 61558-2-16
Skydd mot farliga kroppsströmmar
Enligt VDE 0106-101
Skyddsklenspänning
SELV enligt IEC 60950-1
PELV enligt EN 60204-1
Utrustning med elektroniska driftmedel
enligt EN50178/VDE0160

Anslutningsdata (ingång)

Anslutningsteknik
Skruvanslutning
Antal plintar
2 (+,−)
Ledardiameter, AWG/kcmil, , max
12  AWG
Ledardiameter, AWG/kcmil, , min
30  AWG
Ledardiameter, en-/flertrådig , max.
4  mm²
Ledardiameter, en-/flertrådig , min.
0,2  mm²
Ledardiameter, flexibel , max.
4  mm²
Ledardiameter, flexibel , min.
0,2  mm²
Skydd polförväxling
Ja
Åtdragningsmoment, max.
0,5  Nm
Åtdragningsmoment, min.
0,4  Nm

Anslutningsdata (utgång)

Anslutningsteknik
Skruvanslutning
Antal plintar
8 (+/–/signal)
Ledardiameter, AWG/kcmil, , max
14  AWG
Ledardiameter, AWG/kcmil, , min
24  AWG
Ledardiameter, en-/flertrådig , max.
2,5  mm²
Ledardiameter, en-/flertrådig , min.
0,2  mm²
Ledardiameter, flexibel , max.
2,5  mm²
Ledardiameter, flexibel , min.
0,2  mm²
Skydd polförväxling
Ja
Åtdragningsmoment, max.
0,5  Nm
Åtdragningsmoment, min.
0,4  Nm

Anslutningsdata (signal)

Anslutningsteknik
Skruvanslutning
Antal plintar
3

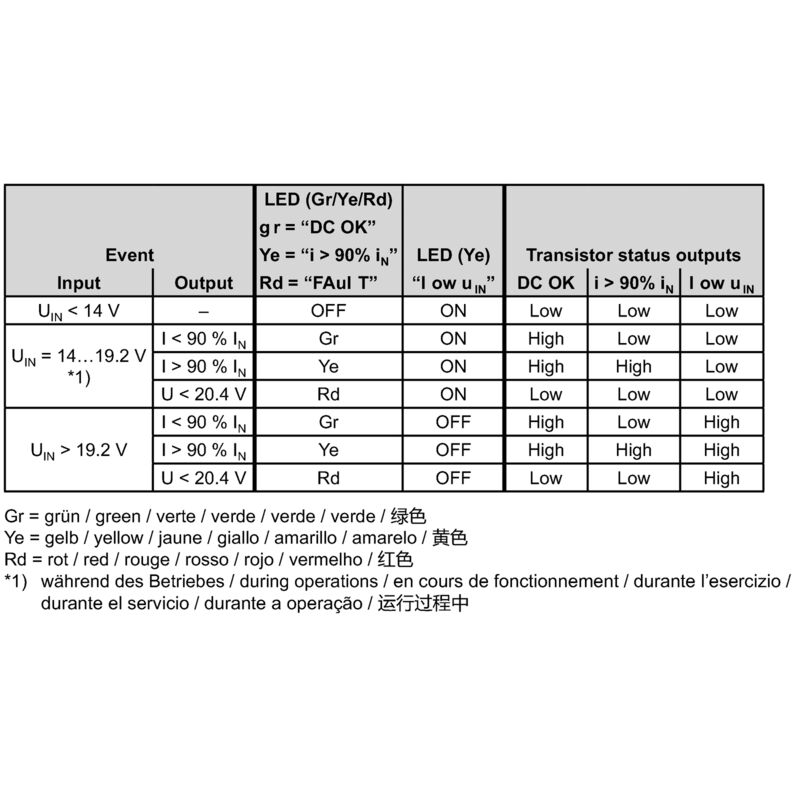

Signalisering

Transistorutgång, pluskopplande
DC OK: 20 mA max., kortslutningssäker
I > 90 %: 20 mA max., kortslutningssäker
Låg UIN: 20 mA max., kortslutningssäker

Klassificeringar

ETIM 6.0
EC002540
ETIM 7.0
EC002540
ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 9.0
27-04-07-01
ECLASS 9.1
27-04-07-01
ECLASS 10.0
27-04-07-01
ECLASS 11.0
27-04-07-01
ECLASS 12.0
27-04-07-01
ECLASS 13.0
27-04-90-02
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
