Ladda ner datablad Använda produkter

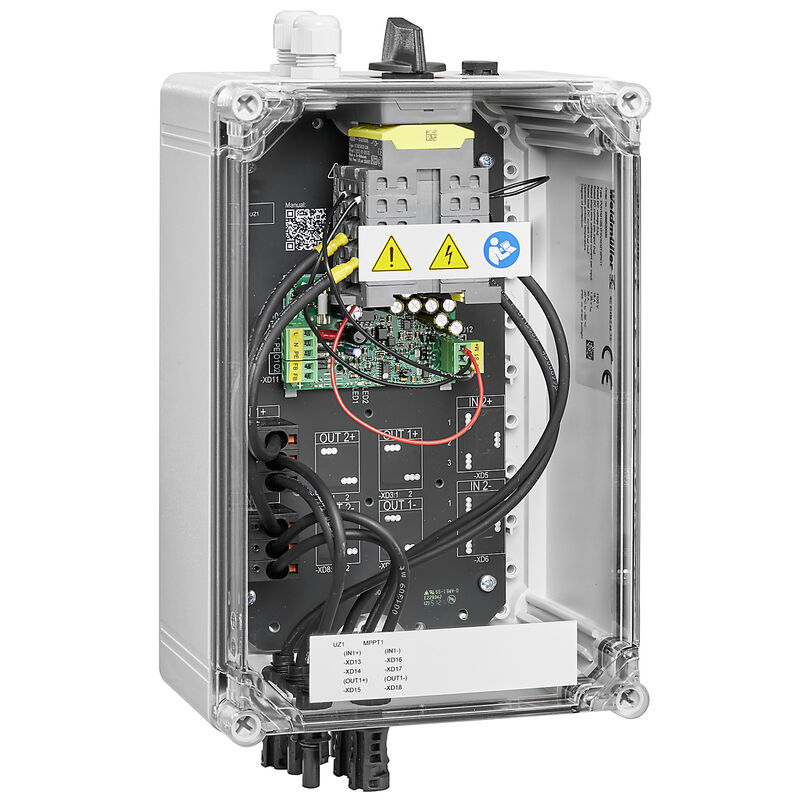

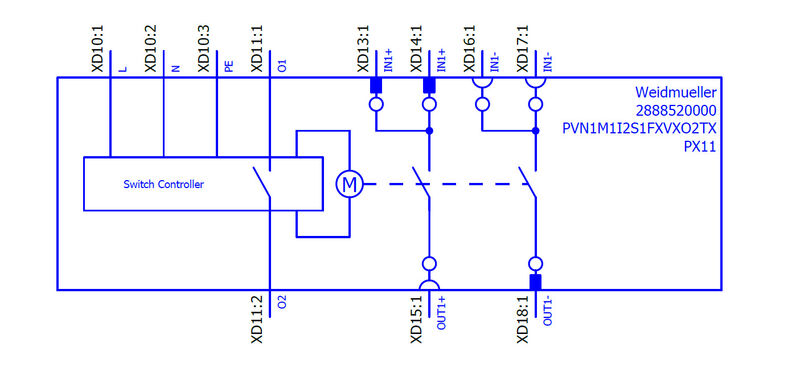

PVN DC 2I 1O 1MPP RD EVO 11

Fotovoltaik, Kopplingslåda, Brandmansbrytare, 1 MPP, 2 ingångar/1 utgång per MPP, Fjärrfrånkoppling, MC4-Evo 2, 1100 V

Produkt-ID 2888520000

Egenskaper

Allmänna beställningsdata

Utförande	Fotovoltaik, Kopplingslåda, Brandmansbrytare, 1 MPP, 2 ingångar/1 utgång per MPP, Fjärrfrånkoppling, MC4-Evo 2, 1100 V
Art.nr.	2888520000
Typ	PVN DC 2I 1O 1MPP RD EVO 11
GTIN (EAN)	4064675875567
Förp.	1 items

Mått och vikter

Djup	135 mm
Byggdjup (tum)	5,315 inch
Höjd	370 mm
Bygghöjd (tum)	14,567 inch
Bredd	200 mm
Byggbredd (tum)	7,874 inch
Nettovikt	2 268 g

Temperaturer

Omgivningstemperatur	-20 °C...+50 °C
Fuktighet	5...95 % (ingen daggbildning)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

Garanti

Tidsperiod

5 År

elektriska egenskaper

Märkspänning DC	1 100 V
Nominell, kortvarig strömbeständighet	Märkström: 37,5 A
Ström per maxeffekt, max.	30 A

skyddskåpa

Anslutningstyp, sträng	Anslutningsstickpropp MC4-Evo 2
Isoleringsmaterial	Glasfiberförstärkt polyester, polykarbonat
Kapslingens fastsättning	Via monteringsstöd
Monteringstyp	Väggmontering
Skyddsklass	II
Slagtålighet	IK08 enligt IEC 62208 IK10 enligt IEC 62262

allmänna data

Installationsplats	Skyddat utomhusområde (>1 km från havet)
Skyddsklass	IP 65

ingångar

Antal inmatade strängar per MPP	≤ 2
Antal ledningsinlopp	4
Antal maximala effektpunkter (MPP)	1
DC-ingång + & -	Ledaranslutning: Anslutningstyp: Stäubli MC4-Evo 2 anslutning Kompatibelt kabeltvärsnitt: TÜV 2 Pfg1169/08.07 Ledardiameter, min.: 2,5 mm² Ledardiameter, max.: 16 mm²
Max. antal DC-ingångar	per maximal spårning av eluttag 2 ingångar anslutna parallellt
Säkringstyp	varken säkringsinsats eller - hållare
Antal ingångar	2

utgångar

DC-utgång + & -	Ledaranslutning: Anslutningstyp: Stäubli MC4-Evo 2 anslutning Kompatibelt kabeltvärsnitt: TÜV 2 Pfg1169/08.07 Ledardiameter, min.: 2,5 mm² Ledardiameter, max.: 16 mm²
Max. antal DC-utgångar	per maximal spårning av eluttag 1 utgång

Fjärrfrånkoppling

Automatisk återstängning efter spänningsfall	Ja
Antal driftcykler	10000
Manöverspänning	100 V AC - 250 V AC 50/60Hz
Fjärrfrånskiljare hjälpkontakt	Kabelingång: Antal kabelinföringar: 1 Kabelanslutning: Anslutningstyp: Skruvplintanslutningar Flexibelt, max. H05(07) V-K: 1,5 mm² m. trådändhylsa, DIN 46228 pt 1, max.: 1,5 mm²
Fjärrfrånskiljare styrningskontakt	Kabelingång: Antal kabelinföringar: 1 Kabelanslutning: Anslutningstyp: Skruvplintanslutningar Flexibelt, max. H05(07) V-K: 1,5 mm² m. trådändhylsa, DIN 46228 pt 1, max.: 1,5 mm²
Typ av strömkretsfrånkoppling	Underspänningsfrånslagning eller manuell brytardrift
Frånslagstid	1,5 s
Switches strömförbrukning	Brytartyp: Brandmansbrytare Strömförbrukning, anmärkning: Toppström uppstår bara under en kort tid om brandmannbrytarens kondensatorer tidigare var helt urladdade. Toppströmförbrukning: 300 mA Kontinuerlig strömförbrukning: 30 mA
Antal brytande driftscykler vid märkström	300
Växla frånskiljarens körning	Fjärrfrånkoppling inuti kapsling
Växla frånskiljarens kapacitet	IEC 60947-3 DC-PV1

Viktig hänvisningstext

Produktinformation

SCIP-numret tilldelades på grund av en blyhalt på mer än 0,1 % av nettovikten.

Säker användning enligt ECHA:
Identifiering av skadliga ämnen är tillräcklig för att artikeln ska kunna användas på ett säkert sätt under hela dess livscykel, inklusive livslängds-, demonterings- och avfalls-/återvinningsfasen

Nedladdningar

Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301856)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2888520000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2888520000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2888520000&norm=0)
Teknisk dokumentation	[CAD data -- Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_290533) [2888520000 Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_305533)
Användardokumentation	[MANUAL PV NEXT RD DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262445)
Informationstext	[Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540) [Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692) [Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9.1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

Offerttexter

Annonstext lång

Automatic ON and OFF switching fireman switch for the connection to 1 MPP tracker in the inverter.
Suitable for remote disconnection of the DC side by the fire department.
Max. string voltage Uoc: 1100V

MPP1:
2 inputs, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
1 output, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

DC fireman switch:
Switching off by undervoltage tripping.
Automatic reconnection after the control voltage (230 V AC) is applied again.
With signal contact.

Connection of the fireman switch control line 230 VAC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm².
Connection of the signal contact 24 VDC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm².
Protection class: IP65.
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 370x200x135mm.

Approval according to low voltage switchgear IEC 61439-1:2011 and EN 61439-2:2011
