Egenskaper
| Utförande | Fotovoltaik, Kopplingslåda, 1100 V, 1 MPP, 2 ingångar/1 utgång per MPP, Överspänningsskydd II, WM4C |
| Art.nr. | 2791940000 |
| Typ | PVN DC 2I 1O 1MPP SPD2R WM4 11 |
| GTIN (EAN) | 4064675072980 |
| Förp. | 1 items |
| Djup | 132 mm |
| Byggdjup (tum) | 5,197 inch |
| Höjd | 234 mm |
| Bygghöjd (tum) | 9,213 inch |
| Bredd | 200 mm |
| Byggbredd (tum) | 7,874 inch |
| Nettovikt | 1 630 g |
| Omgivningstemperatur | -40 °C...+50 °C |
| Fuktighet | 5...95 % (ingen daggbildning) |
| RoHS-kompatibilitetsstatus | Kompatibel |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Tidsperiod | 5 År |
| Märkspänning DC | 1 100 V |
| Nominell, kortvarig strömbeständighet |
|
| Ström per maxeffekt, max. | 30 A |
| Anslutningstyp, sträng | Hankontakt WM4C |
| Isoleringsmaterial |
Polykarbonat
Glasfiberförstärkt polyester, polykarbonat |
| Kapslingens fastsättning | Via monteringsstöd |
| Monteringstyp |
Väggmontering
4 screws |
| Skyddsklass | II |
| Slagtålighet |
IK08 enligt IEC 62208
IK10 enligt IEC 62262 |
| Installationsplats | Skyddat utomhusområde (land och hav) |
| Skyddsklass | IP 65 |
| Antal inmatade strängar per MPP | ≤ 2 |
| Antal ledningsinlopp | 2 |
| Antal maximala effektpunkter (MPP) | 1 |
| DC-ingång + & - |
|
| Funktionell jordanslutning |
|
| Fuses | Nej |
| Max. antal DC-ingångar | per maximal spårning av eluttag 2 ingångar anslutna parallellt |
| Säkringstyp | varken säkringsinsats eller - hållare |
| Överspänningsskydd hjälpkontakt |
|
| Antal ingångar | 2 |
| DC-utgång + & - |
|
| Max. antal DC-utgångar | per maximal spårning av eluttag 1 utgång |
| Avledningsström In (8/20 µs) | 20 kA |
| Avledningsström, max. (8/20 µs) | 40 kA |
| Kortslutning ström ISCPV | 11 000 A |
| Kravklass | Typ II |
| Max. kontinuerlig driftspänning DC UCPV-modus +/- , -/PE , +/PE | 1 100 V |
| PV-anläggningens spänning, max. Ucpv | 1 100 V |
| Skyddsnivå Up (+/-) | ≤ 3.8 kV |
| Skyddsnivå Up (+/PE) | ≤ 3.8 kV |
| Skyddsnivå Up (-/PE) | ≤ 3.8 kV |
| Total avledningsström Itotalt (8/20µs) | 50 kA |
| Spänningstyp | DC |
| Växla frånskiljarens körning | ingen brytare |
| Godkännande/Certifikat/Dokument om överensstämmelse | [PV Next Mini EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_249279) |
| Teknikuppgifter Data |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245586)

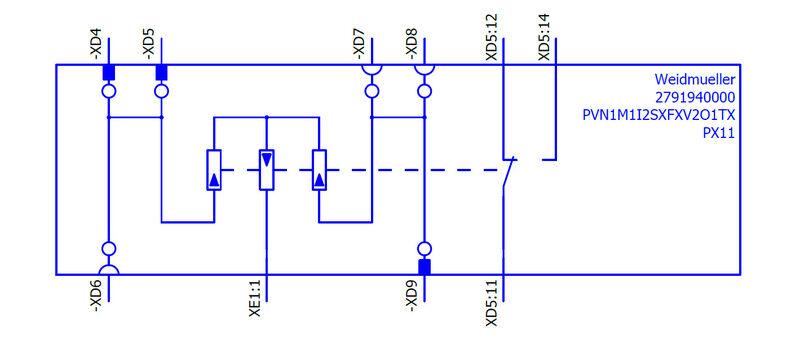

[Application notes -- Schematic Diagram for PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_262407) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2791940000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2791940000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2791940000&norm=0) |
| Teknisk dokumentation |
[Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_245174)
[2932700000_00_03-2023_DRILL-TEMP_PV-Next_20-20](https://mdcop.weidmueller.com/mediadelivery/asset/900_295795) |
| Användardokumentation |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Instruction leaflet PV NEXT MINI](https://mdcop.weidmueller.com/mediadelivery/asset/900_284688) [Manual PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_318996) |
| Informationstext |
[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825)
[Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Annonstext lång |
Combiner box for inverters with 1 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32. MPP1: Max. string voltage Uoc: 1100V Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
