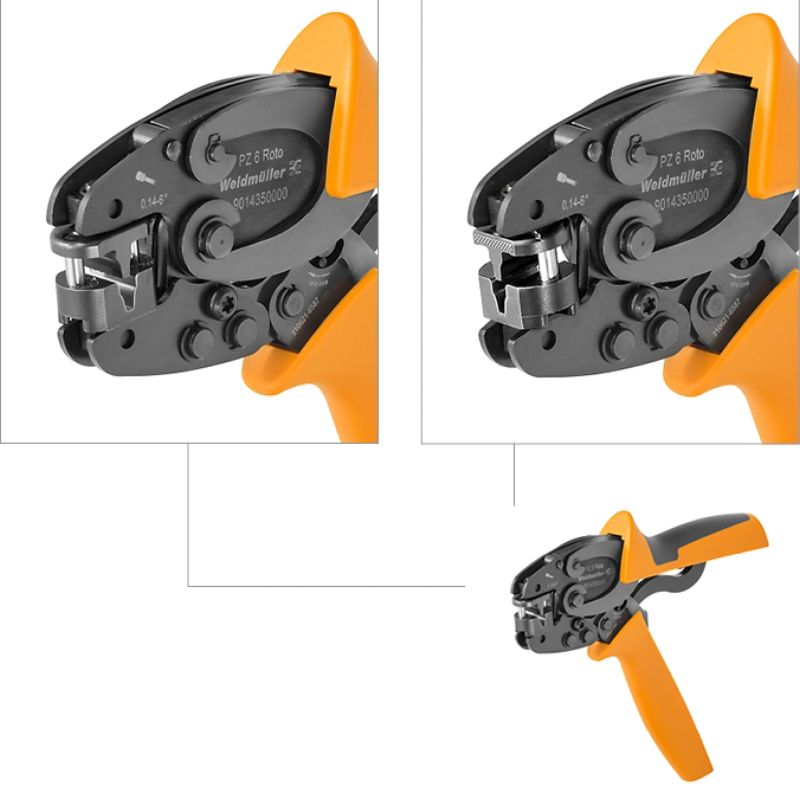

Egenskaper
| Artikelbeteckning | Crimpverktyg, Crimpverktyg för ändhylsor, 0.14mm², 6mm², Trapetspressning |
| Art.nr. | 9014350000 |
| Typ | PZ 6 ROTO |
| GTIN (EAN) | 4008190406615 |
| Förp. | 1 items |
| Djup | 22 mm |
| Byggdjup (tum) | 0,866 inch |
| Höjd | 80 mm |
| Bygghöjd (tum) | 3,15 inch |
| Bredd | 200 mm |
| Byggbredd (tum) | 7,874 inch |
| Nettovikt | 427,28 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2159813b-98fd-4068-b62a-bc89a046c012 |
| Artikelbeskrivning | Crimpverktyg |
| Utförande | mekanisk, utan utbytbara insatser |
| Crimp-område, max. | 6 mm² |
| Crimp-område, min | 0,14 mm² |
| Kontakttyp | Ändhylsor med/utan plastkrage |
| Ledararea max. AWG | AWG 10 |
| Ledararea min. AWG | AWG 26 |
| Crimpart/-profil | Trapetspressning |
| Ändhylsarea, max. | 6 mm² |
| Ändhylsarea, min. | 0,14 mm² |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66796) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9014350000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9014350000&norm=0) |
| Användardokumentation | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_101182) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000168 |
| ETIM 7.0 | EC000168 |
| ETIM 8.0 | EC000168 |
| ETIM 9.0 | EC000168 |
| ECLASS 9.0 | 21-04-38-11 |
| ECLASS 9.1 | 21-04-38-11 |
| ECLASS 10.0 | 21-04-38-11 |
| ECLASS 11.0 | 21-04-38-11 |
| ECLASS 12.0 | 21-04-38-11 |
| ECLASS 13.0 | 21-04-38-11 |
