Egenskaper
| Utförande | Överkoppling (plint), skruvad, gul, 24 A, Antal poler: 4, Delning i mm (P): 6.10, Isolerad: Ja, Bredd: 4 mm |
| Art.nr. | 1071700000 |
| Typ | Q 4 WDL2.5S |
| GTIN (EAN) | 4008190424916 |
| Förp. | 50 items |
| Djup | 9,5 mm |
| Byggdjup (tum) | 0,374 inch |
| Höjd | 22,3 mm |
| Bygghöjd (tum) | 0,878 inch |
| Bredd | 4 mm |
| Byggbredd (tum) | 0,157 inch |
| Nettovikt | 3,2 g |
| Lagertemperatur | -25 °C...55 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | abe9d042-078a-4094-b143-0a6a4ced35a2 |
| Material | Koppar förtennad |
| Färgkod | gul |
| Utförande | för plintar |
| explosionstestat utförande | Nej |
| Montagesätt | skruvad |
| Monteringsanvisning |
Genomföring
Direktmontage |
| Delning i mm (P) | 6,1 mm |
| Antal poler | 4 |
| Monteringsanvisning |
Genomföring
Direktmontage |
| Märkström | 24 A |

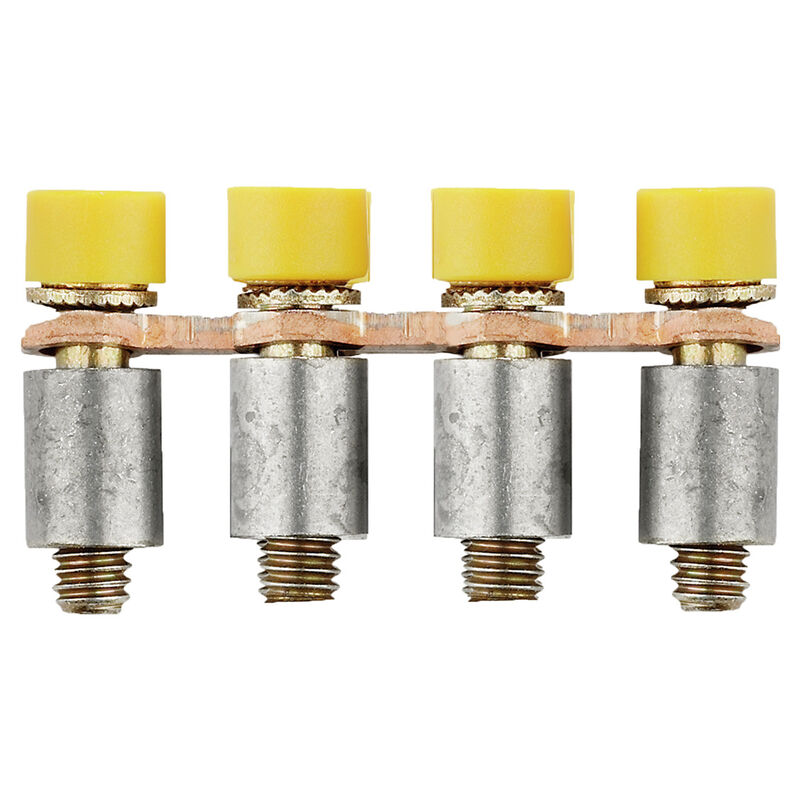

| Överskrift för figur 02 | Produktillustration |
| Bildtext-02 | Avbildning liknande |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224718) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1071700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1071700000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Uppfyllelse |
