Egenskaper

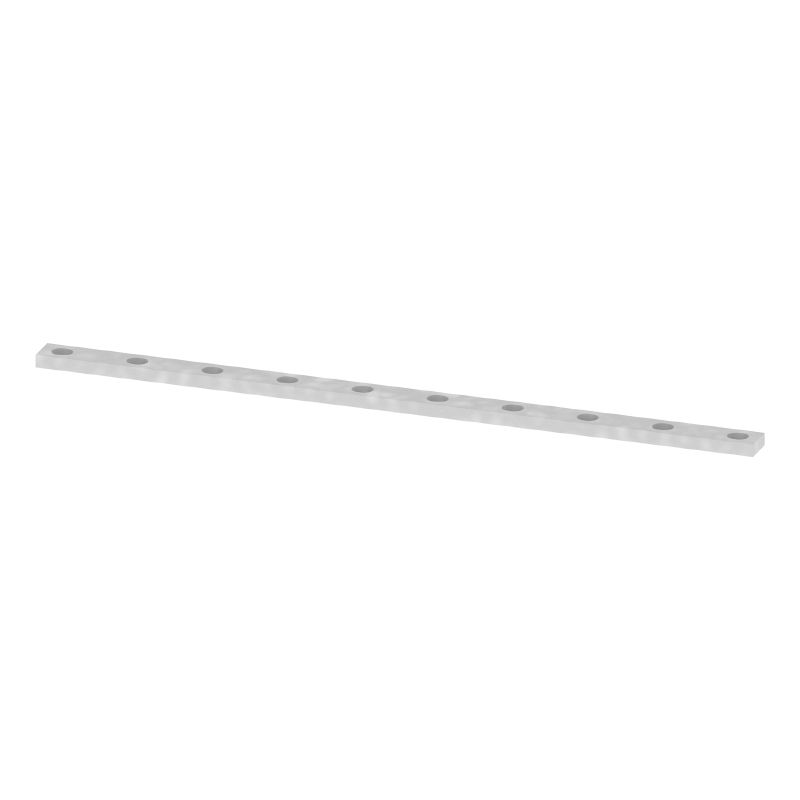

| Utförande | Överkoppling (plint), skruvad, grå, 99 A, Antal poler: 10, Delning i mm (P): 18.00, Isolerad: Nej, Bredd: 171.4 mm |
| Art.nr. | 0338600000 |
| Typ | QL 10 SAK35 |
| GTIN (EAN) | 4008190106133 |
| Förp. | 20 items |
| Djup | 3 mm |
| Byggdjup (tum) | 0,118 inch |
| Höjd | 8 mm |
| Bygghöjd (tum) | 0,315 inch |
| Bredd | 171,4 mm |
| Byggbredd (tum) | 6,748 inch |
| Nettovikt | 30,35 g |
| Lagertemperatur | -25 °C...55 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Cu Zn |
| Färgkod | grå |
| Utförande | för rörlig överkopplingsskena |
| explosionstestat utförande | Nej |
| Montagesätt | skruvad |
| Monteringsanvisning | Direktmontage |
| Antal överkopplade plintar | 10 |
| Märkström 2-polig | 110 A |
| Märkström flerpolig | 99 A |
| Typ | Överkoppling |
| Delning i mm (P) | 18 mm |
| Antal poler | 10 |
| Monteringsanvisning | Direktmontage |
| Märkström | 99 A |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59025) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0338600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0338600000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Uppfyllelse |
Tillbehör
-
Produkt-ID:0267100000VPE:50 items
Infästningsskruv (plint), 4.00 mm, Stål, Djup: 7 mm, Bredd: 7 mm, Höjd: 30 mm
-
Produkt-ID:0267000000VPE:50 items
Distanshylsa (plint), skruvad, Bredd: 8 mm, Höjd: 8 mm, Djup: 17 mm, Antal poler: 1, Cu Zn
-
Är tillbehör till
-
Produkt-ID:1596240000VPE:20 items
Genomgångsplintblock, Skruvanslutning, svart, 35 mm², 125 A, 1000 V, Antal anslutningar: 2, Antal våningar: 1, TS 32, V-0, Epoxidharts, EP, 160 °C
-
Produkt-ID:0303560000VPE:20 items
Genomgångsplintblock, Skruvanslutning, beige/gul, 35 mm², 125 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 32, V-2, PA 66, 100 °C
-
Produkt-ID:0303580000VPE:20 items
Genomgångsplintblock, Skruvanslutning, blå, 35 mm², 125 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 32, V-2, PA 66, 100 °C
-
Produkt-ID:0126600000VPE:50 items
Genomgångsplintblock, Skruvanslutning, svart, 6 mm², 41 A, 1000 V, Antal anslutningar: 2, Antal våningar: 1, TS 32, V-0, Epoxidharts, EP, 160 °C
-
Produkt-ID:0126700000VPE:50 items
Genomgångsplintblock, Skruvanslutning, svart, 10 mm², 57 A, 1000 V, Antal anslutningar: 2, Antal våningar: 1, TS 32, V-0, Epoxidharts, EP, 160 °C
-
Produkt-ID:0608260000VPE:20 items
Genomgångsplintblock, Skruvanslutning, beige/gul, 35 mm², 125 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-2, PA 66, 100 °C
-
Produkt-ID:0380760000VPE:20 items
Genomgångsplintblock, Skruvanslutning, beige/gul, 35 mm², 125 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-2, PA 66, 100 °C
-
Produkt-ID:0608360000VPE:20 items
Genomgångsplintblock, Skruvanslutning, beige/gul, 35 mm², 125 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-2, PA 66, 100 °C
-
Produkt-ID:0582460000VPE:20 items
Genomgångsplintblock, Skruvanslutning, beige/gul, 35 mm², 125 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-2, PA 66, 100 °C
-
Produkt-ID:0380780000VPE:20 items
Genomgångsplintblock, Skruvanslutning, blå, 35 mm², 125 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-2, PA 66, 100 °C
