RCM570T30

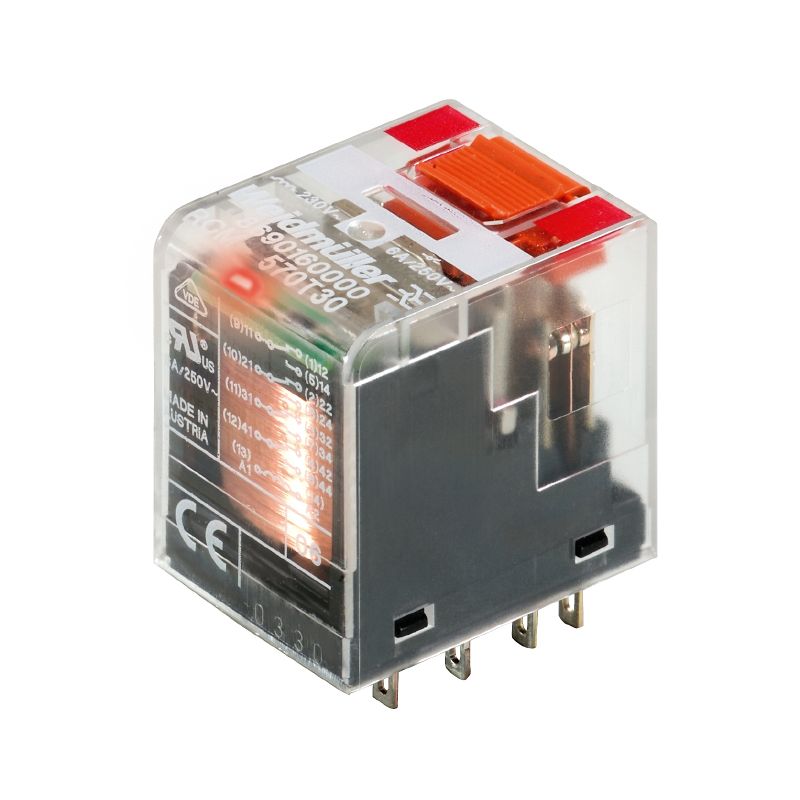

Zdjęcie produktu
RCM570T30
Schemat połączeń
Widok kołków od spodu
RCM570T30
Wykres
Charakterystyka ograniczenia prądu obciążenia DC
Obciążenie rezystancyjne
RCM570T30
Wykres
Roboczy zakres napięcia przemiennego
RCM570T30
Wykres
Trwałość elementów elektrycznych
250 V AC obciążenie rezystancyjne
RCM570T30
Wykres
Krzywa obciążalności prądowej
Przekaźnik połączony z podstawką
RCM570T30
Rysunek wymiarowany
RCM570T30
Pozostałe
Kody typów

RCM570T30

Ten produkt będzie wkrótce niedostępny.

Available until: 30.06.2026

Produkt alternatywny: 3053130000

RIDERSERIES RCM, relè, Numero di contatti: 4, Contatto di scambio AgNi, Tensione nominale: 230 V AC, Corrente permanente: 6 A, Collegamento ad innesto, Tasto di prova disponibile: Sì

Nr. produktu 8690160000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Accessories 18 Protikusy 3 Autres produits de la même gamme 9
Approvals Dati generali per l’ordinazione Dimensiones y pesos Hőmérsékletek Termékek környezetvédelmi megfelelősége dane znamionowe UL lato di comando Strona obciążenia Dane ogólne Isolationskoordinater Dalsze szczegóły aprobat / norm Connection data Klasyfikacje

Approvals

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E522350

Dati generali per l’ordinazione

Wersja
RIDERSERIES RCM, relè, Numero di contatti: 4, Contatto di scambio AgNi, Tensione nominale: 230 V AC, Corrente permanente: 6 A, Collegamento ad innesto, Tasto di prova disponibile: Sì
Nr zam.
8690160000
Typ
RCM570T30
GTIN (EAN)
4032248360819
Ilość
10 szt.
Lieferstatus
W przyszłości ten artykuł nie będzie już dostępny.
Available until
30.06.2026
Produkt alternatywny
[3053130000](~/p/3053130000)

Dimensiones y pesos

Głębokość
29 mm
Depth (inches)
1,142 inch
Wysokość
28 mm
Wysokość (cale)
1,102 inch
Szerokość
22,5 mm
Breite (inch)
0,886 inch
Net weight
28,5 g

Hőmérsékletek

Temperatura magazynowania
-40 °C...85 °C
Temperatura otoczenia
-40 °C…70 °C
Wilgotność
40°C / 93% wilgotności względnej, bez kondensacji

Termékek környezetvédelmi megfelelősége

Status zgodności z dyrektywą RoHS
Megfelel, kivétel nélkül
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane znamionowe UL

Nr certyfikatu (cURus)
E522350

lato di comando

Znamionowe napięcie sterowania
230 V AC
Prąd znamionowy AC
4.4 mA
Jmenovité výkonové údaje
1012 mVA
Rezystancja cewki
19465 Ω ± 15 %
Wskazanie statusu
Czerwona dioda LED

Strona obciążenia

znamionowe napięcie załączające
240 V AC
Dauerstrom
6 A
max. Schaltfrequenz bei Nennlast
0,1 Hz
Napięcie łączeniowe AC, max.
250 V
min. moc włączalna
1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Początkowy prąd rozruchowy
12 A / 20 ms
Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks.
1500 VA
Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks.
144 W @ 24 V
Switch-on delay
≤ 15 ms
Switch-off delay
≤ 10 ms
Typ zestyku
4 zestyk przełączny (AgNi)
Żywotność mechaniczna
Cewka AC 20 x 106 cykli przełączania
Cewka DC 30 x 106 cykli przełączania

Dane ogólne

Dostępność przycisku testowego
Tak
Wersja przycisku testowego
Przycisk testowy z blokadą
Przycisk testowy bez blokady
Mechaniczny wskaźnik położenia przełącznika
Tak
Barwny
transparentny
Klasa palności wg UL 94
V-2

Isolationskoordinater

Napięcie znamionowe
250 V
Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
grupa materiałów izolacyjnych
IIIa
odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia
≥ 4 mm
Dielectric strength for control side - load side
2,5 KVeff / 1 min.
Dielectric strength of neighbouring contacts
2 kVefekt. / 1 min
Wytrzymałość dielektryczna otwartego styku
1,2 kVefekt. / 1 min.
udarowe napięcie wytrzymywane
5 kV (1,2/50 µs)
Stopień ochrony
IP20

Dalsze szczegóły aprobat / norm

Nr certyfikatu (CSA)
249409-2426937
Nr certyfikatu (VDE)
40011762
Nr certyfikatu (cURus)
E522350

Connection data

Metoda wykonywania złącz
Dugaszolható csatlakozás

Klasyfikacje

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
