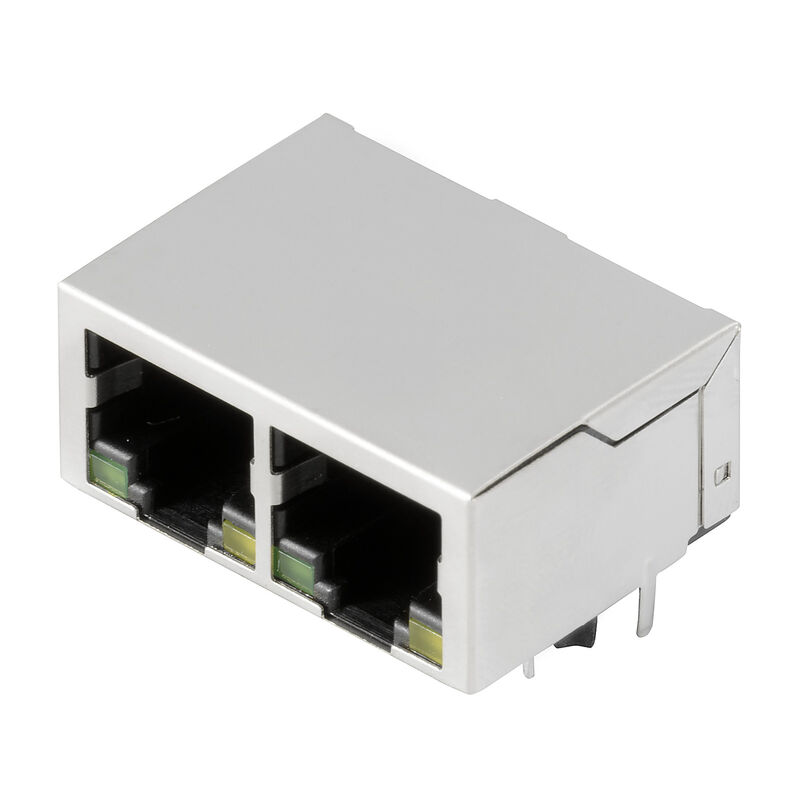

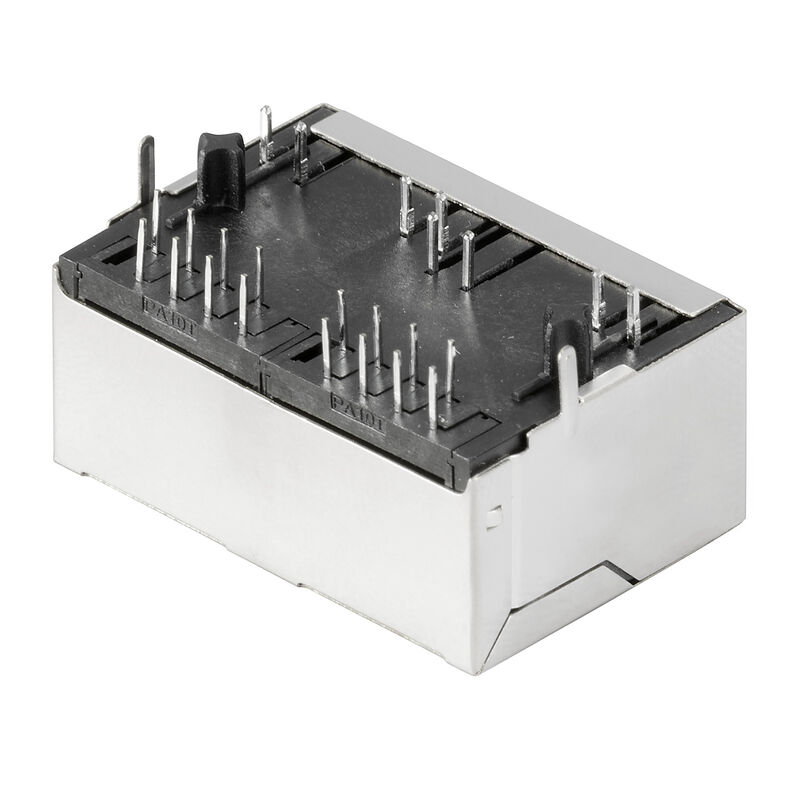

Egenskaper
| Utförande | Kretskortsstickanslutning, RJ45-uttag omvandlare, 10/100 MBit/s , THT/THR lödanslutning, 90°, Spärralternativ: nedre, Skärmflikar: ingen, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Ja, grön, gul, Antal poler: 8, Tape |
| Art.nr. | 2551900000 |
| Typ | RJ45M R12D 3.2N4G/Y RL |
| GTIN (EAN) | 4050118562187 |
| Förp. | 200 items |
| Förpackning | Tape |

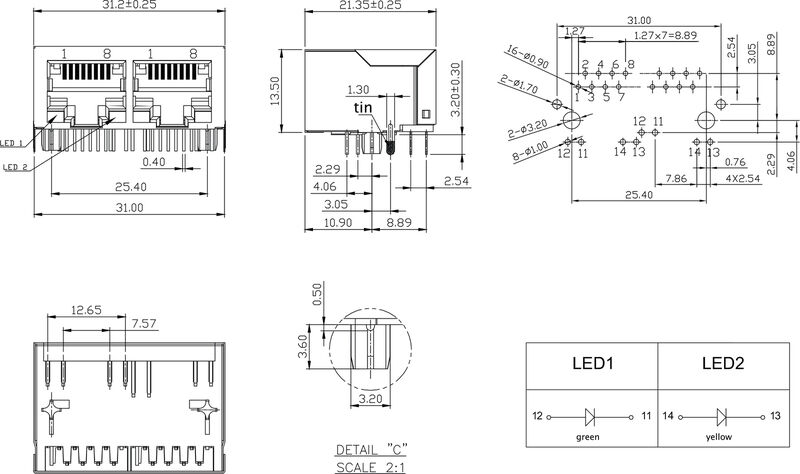

| Djup | 21,35 mm |
| Byggdjup (tum) | 0,841 inch |
| Höjd | 16,7 mm |
| Bygghöjd (tum) | 0,657 inch |
| Höjd lägstbyggande | 13,5 mm |
| Bredd | 31,2 mm |
| Byggbredd (tum) | 1,228 inch |
| Nettovikt | 7,07 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anslutningstyp | Lödanslutning |
| Anslutningsvinkel | 90° |
| Antal lödstift per pol | 1 |
| Antal poler | 8 |
| Avskärmning | Ja |
| Delning i mm (P) | 1,27 mm |
| Delning i tum (P) | 0,05 " |
| Diameter bestyckningshål (D) | 0,9 mm |
| Dimensioner för lödstift | oktagonal |
| Effektkategori | 10/100 MBit/s |
| Framspänning, max. | 2,6 V |
| Framspänning, min. | 1,8 V |
| Framström | 20 mA |
| Färg på höger LED | gul |
| Färg på vänster LED | grön |
| LED | Ja |
| Lödprocess |
Reflow-lödning
Manuell lödning Våglödning |
| Lödstiftlängd (l) | 3,2 mm |
| Montering på kretskortet | THT/THR lödanslutning |
| Produktfamilj | OMNIMATE-data - RJ45-transformatoruttag |
| Skärmmaterial | Mässing |
| Skyddsklass | IP20 |
| Skärmarea | förnicklad |
| Skärmflikar | ingen |
| Spärralternativ | nedre |
| Stickcykler | 750 |
| Tolerans diameter bestyckningshål (D) | ± 0,1 mm |
| Tolerans för lödstiftsposition | ± 0,1 mm |
| Överföringshastighet | 10/100 MBit/s |
| Märkspänning | 125 V |
| Märkström | 1,5 A |
| Spänningstålighet kontakt/kontakt | 1000 V DC |
| Spänningstålighet kontakt/skärm | 1 500 V DC |
| Isoleringsmaterial | PA 9T |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | II |
| CTI (Comparative Tracking Index) | ≥ 500 |
| Moisture Level (MSL) | 1 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktgrundmaterial | Fosforbrons |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | Guld över nickel |
| Skiktstruktur för stiftkontakten | 30...80 µ" Ni / ≥ 30 µ" Au |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 85 °C |
| Driftstemperatur, min. | −40 °C |
| Driftstemperatur, max | 85 °C |
| Förpackning | Tape |
| VPE-längd | 359 mm |
| VPE-bredd | 355 mm |
| VPE-höjd | 135 mm |
| Tape reel diameter ∅ (A) | 330 mm |
| Surface resistance | Rs = 109 - 1012 Ω |

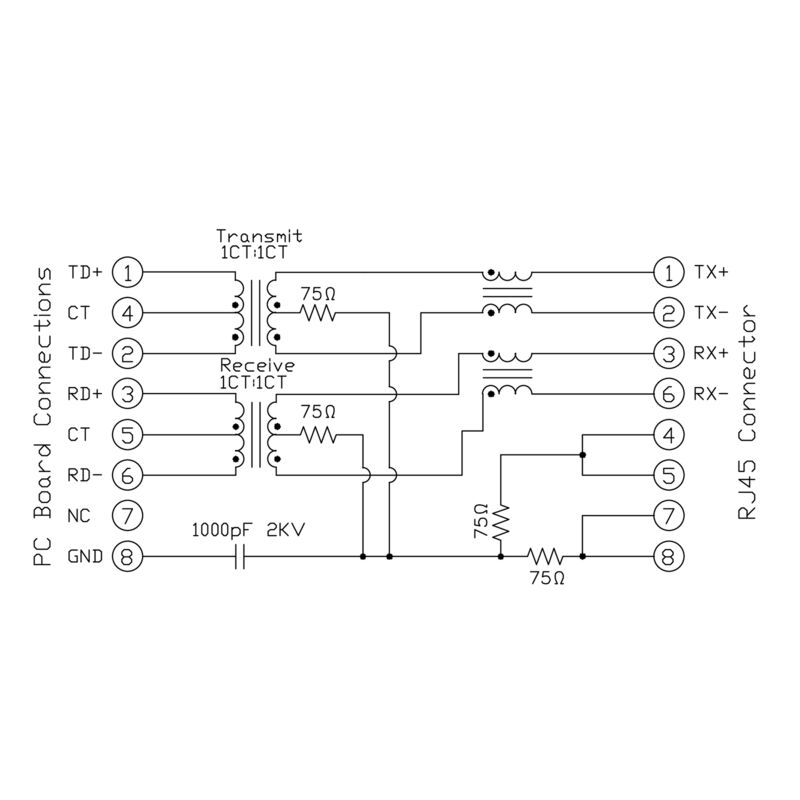

| Överskrift för figur 12 | Kopplingsschema |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212085) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2551900000) |
| Meddelande om produktändring |
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90683)
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90684) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E471884 |
