RJ45M R1V 1.9N4YG/YG RL
RJ45M R1V 1.9N4YG/YG RL

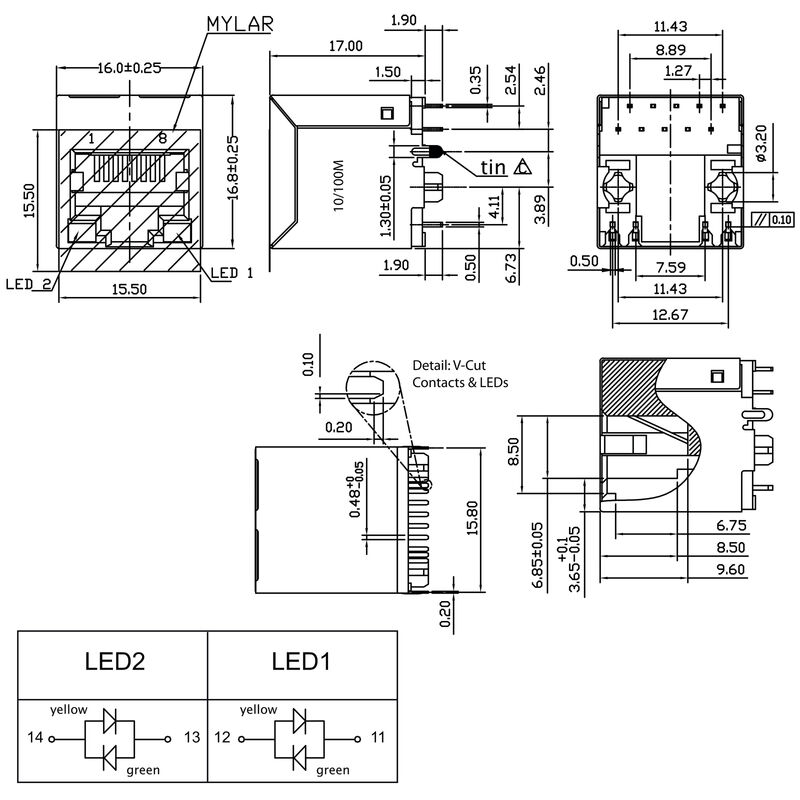

寸法図
RJ45M R1V 1.9N4YG/YG RL

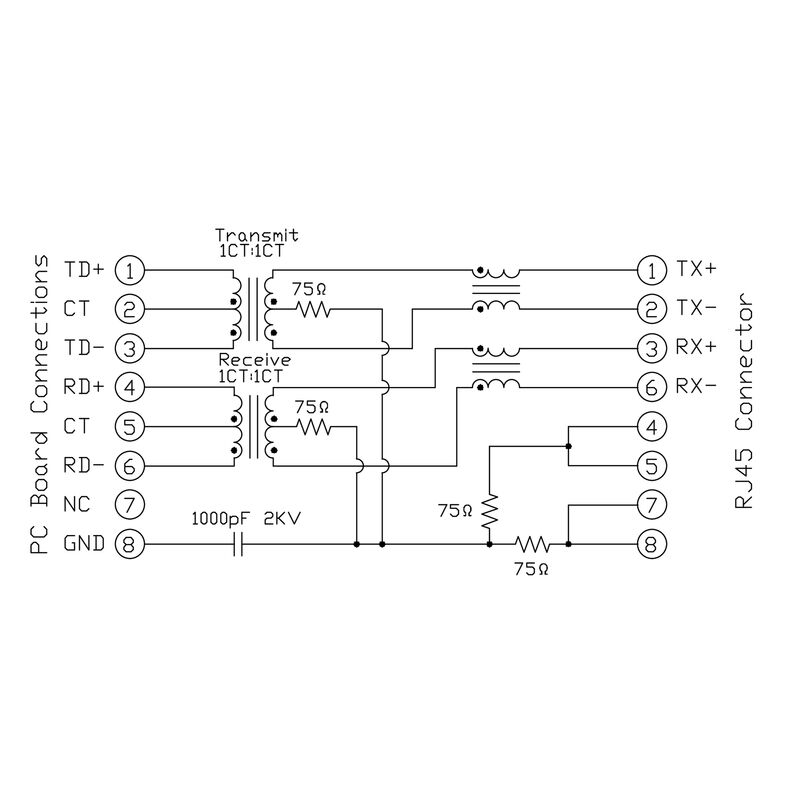

配線図
RJ45M R1V 1.9N4YG/YG RL
PCB設計
RJ45M R1V 1.9N4YG/YG RL

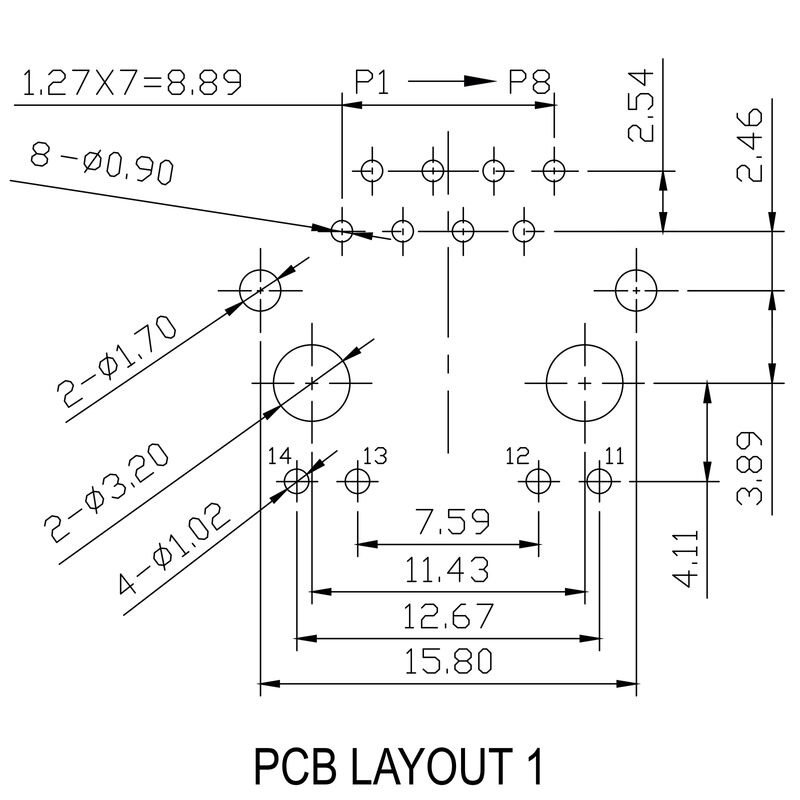

PCB設計
RJ45M R1V 1.9N4YG/YG RL

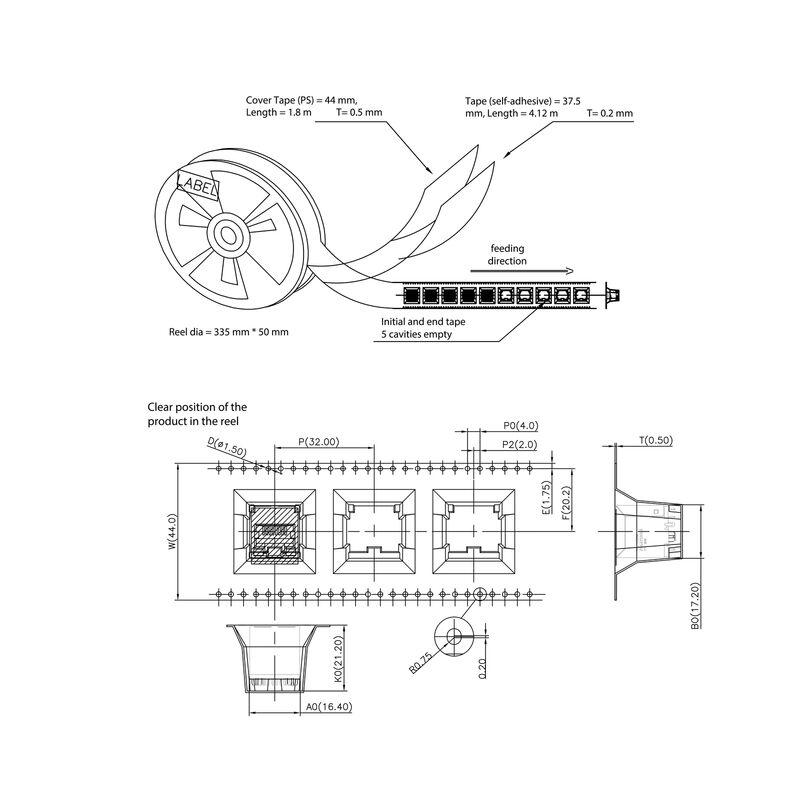

図面

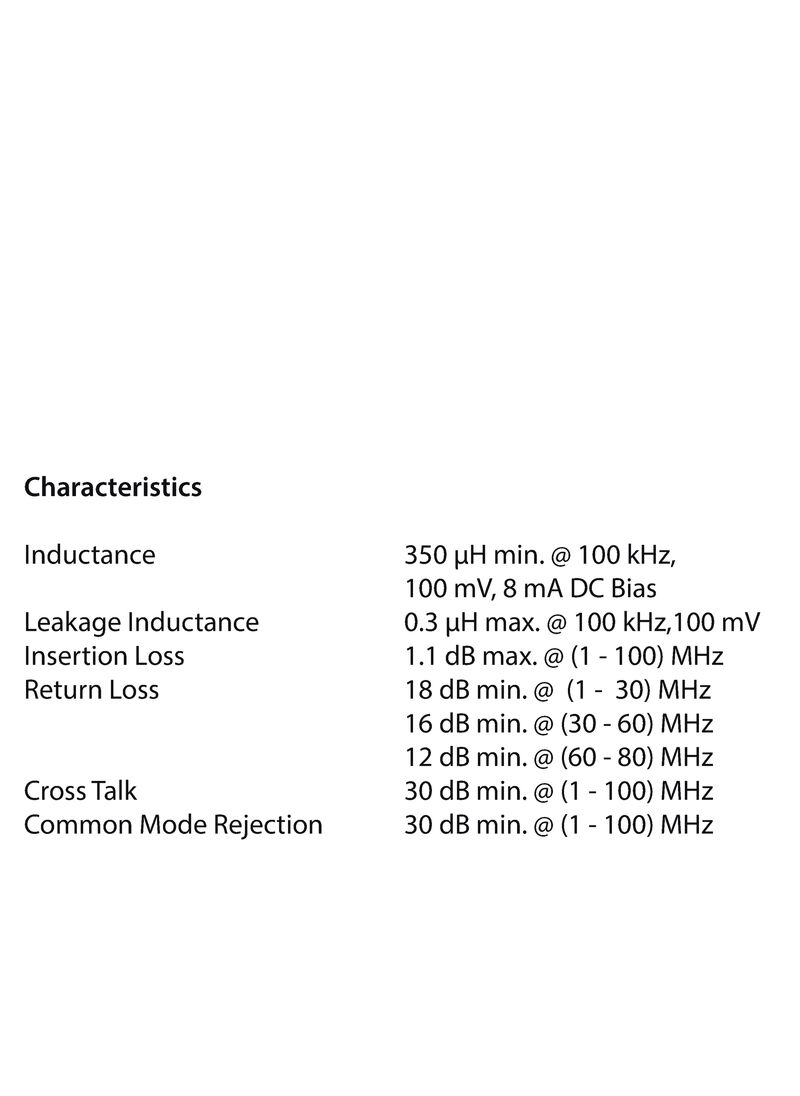

RJ45M R1V 1.9N4YG/YG RL
RJ45M R1V 1.9N4YG/YG RL

RJ45M R1V 1.9N4YG/YG RL

OMNIMATEデータ – RJ45トランスジャック, プリント基板用プラグインコネクタ, THT/THRはんだ接続, 180°, なし, はい, プラギング回数: 750, 極数: 8, PA 9T, 30...80 µ" Ni / ≥ 30 µ" Au , Tape

商品番号 2562150000
データシートのダウンロード 製品ダウンロード エンジニアリング・サポート
対照製品 20 関連製品 9
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 電気プロパティ 標準 材料データ 梱包 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E471884

一般注文データ

バージョン
OMNIMATEデータ – RJ45トランスジャック, プリント基板用プラグインコネクタ, THT/THRはんだ接続, 180°, なし, はい, プラギング回数: 750, 極数: 8, PA 9T, 30...80 µ" Ni / ≥ 30 µ" Au , Tape
注文番号
2562150000
種別
RJ45M R1V 1.9N4YG/YG RL
GTIN (EAN)
4050118570380
数量
200 items
パッケージ
Tape

寸法と重量

深さ
16,8 mm
奥行き（インチ）
0,661 inch
高さ
18,9 mm
高さ（インチ）
0,744 inch
下位バージョンの高さ
17 mm
幅
16 mm
幅（インチ）
0,63 inch
正味重量
9,847 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

システム仕様

Cykle wpinania
750
Długość kołka lutowniczego (l)
1,9 mm
Ekranowanie
はい
Framspänning, max.
2,5 V
kąt odejścia
180°
LED
はい
Liczba biegunów
8
liczba kołków lutowanych na biegun
1
Materiał ekranu
真鍮
montaż na płytce drukowanej
THT/THRはんだ接続
Prąd przewodzenia
20 mA
Raster w calach (P)
0,05 "
Raster w mm (P)
1,27 mm
Rodzaj przyłącza
はんだ接続
Rodzina produktów
OMNIMATEデータ – RJ45トランスジャック
Stopień ochrony
IP20
Szybkość przesyłania danych
10/100 Mbit/s
zamknięcie boczne, właściwość
はんだフランジ
はんだピン位置の公差
0.1 mm
はんだピン寸法
八角形
はんだ付け工程
リフローハンダ付け
手動はんだ付け
フローはんだ付け
シールドタブ
なし
シールド面
ニッケルメッキ
右LEDの色
緑/黄色
左LEDの色
緑/黄色
性能カテゴリ
10/100 Mbit/s
順電圧、最小
1,8 V

電気プロパティ

公称電圧
125 V
定格電流
1.5 A
絶縁抵抗
≥ 500 MΩ
耐電圧、接点 / シールド
1500 V DC
耐電圧、接点 / 接点
1000 V DC

標準

コネクタ規格
IEC 60603-7

材料データ

絶縁材
PA 9T
色
黒色
カラーチャート（類似）
RAL 9011
絶縁材グループ
II
比較追跡指数（CTI）
≥ 500
絶縁抵抗
≥ 500 MΩ
Moisture Level (MSL)
1
UL 94 可燃性等級
V-0
接点ベース素材
リン青銅
接点材質
銅合金
接触表面
ニッケル下地金メッキ
プラグ接点の層構造
30...80 µ" Ni / ≥ 30 µ" Au
保管温度、最小
-40 °C
保管温度、最大
85 °C
動作温度、最小
-40 °C
動作温度、最大
85 °C

梱包

パッケージ
Tape
VPE 長
357 mm
VPE幅
352 mm
VPEの高さ
129 mm
テープリール径∅（A）
330 mm
表面抵抗
Rs = 109 - 1012 Ω

分類

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
