Egenskaper
| Utförande | Gränssnitt, RS, Frånskiljare, 1-tråd, Skruvanslutning |
| Art.nr. | 9441860000 |

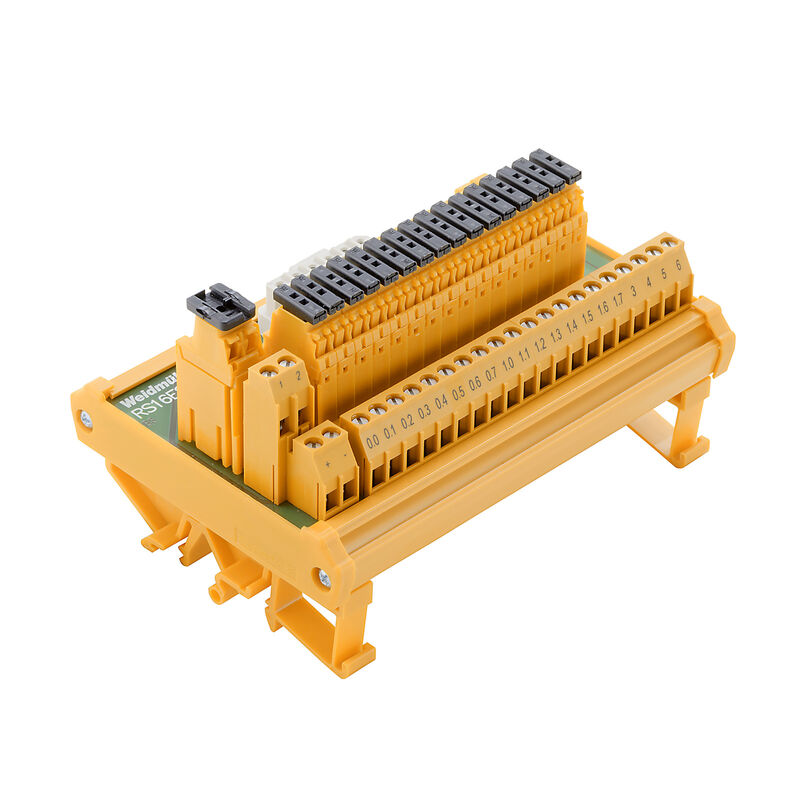

| Typ | RS 16IO 1W I R S |
| GTIN (EAN) | 4032248254088 |
| Förp. | 1 items |
| Djup | 72 mm |
| Byggdjup (tum) | 2,835 inch |
| Höjd | 87 mm |
| Bygghöjd (tum) | 3,425 inch |
| Bredd | 127 mm |
| Byggbredd (tum) | 5 inch |
| Nettovikt | 298 g |
| Lagertemperatur | -40...60 °C |
| Drifttemperatur | -25...50 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Märkström Imax. | 1 A |
| Märkspänning, säkring UN (tvåtrådsmatning) | 250 V |
| Lysdiod statusvisning per kanal | Nej |
| Frånkoppling per kanal | Ja |
| Typ av kontrollpunkt | Nej |
| Säkring per kanal | Nej |
| Försörjningsspänning lysdiodstatus | Nej |
| Spänningsförsörjningssäkring | 3,15 A |
| Jordpolaritet | Nej |
| Anslutning (fältsida) | LL 5.08 mm |
| Anslutning (styrsida) | Kontakt RSV 1,6 |
| Antal poler (styrningssida) | 24-pole female |
| Ledningsdragningssystem | 1-tråd |
| Driftsspänning | 250 V UC |
| Maximal ström per kanal | 1 A |
| Total nominell ström | 3 A |
| Motsvarande | DIN EN 50178 |
| Märkspänning | <250 V AC |
| Överspänningskategori | II |
| Nedsmutsningsgrad | 2 |
| Impulsspänningskontroll | 2,1 kV |
| Isolationskontroll spänning AC | 1,7 kV |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd | 6 mm |
| Fast, max. H05(07) V-K | 6 mm² |
| Fast, min. H05(07) V-U | 0,5 mm² |
| Flexibel med hylsa, max. | 2,5 mm² |
| Flexibel med hylsa, min. | 0,5 mm² |
| Flexibel, max. H05(07) V-K | 4 mm² |
| Flexibel, min. H05(07) V-K | 0,5 mm² |
| Hylsa med plastkrage max | 2,5 mm² |
| Klämområde, max. | 6 mm² |
| Klämområde, min. | 0,13 mm² |
| Ledardiameter, AWG , max. | AWG 12 |
| Ledardiameter, AWG , min. | AWG 26 |
| Åtdragningsmoment max. | 0,6 Nm |
| Åtdragningsmoment min. | 0,5 Nm |
| Typ av anslutning | Skruvanslutning |
| Klämområde min. | 0,13 mm² |
| Klämområde max. | 6 mm² |
| Fast, min. H05(07) V-U | 0,5 mm² |
| Fast, max. H05(07) V-K | 6 mm² |
| Flexibel, min. H05(07) V-K | 0,5 mm² |
| Flexibel, max. H05(07) V-K | 4 mm² |
| Flexibel med hylsa, max. | 2,5 mm² |
| Flexibel med hylsa, min. | 0,5 mm² |
| Hylsa med plastkrage, max. | 2,5 mm² |
| Ledardiameter, AWG , min. | AWG 26 |
| Ledardiameter, AWG , max. | AWG 12 |
| Åtdragningsmoment min. | 0,5 Nm |
| Åtdragningsmoment max. | 0,6 Nm |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153601) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305957) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9441860000) |
| Meddelande om produktändring | [20220912 Technical change to RS IO Interfaces](https://mdcop.weidmueller.com/mediadelivery/asset/900_269675) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
